概述
AD9832是一款數控振蕩器，在單個CMOS芯片內集成了一個相位累加器、一個正弦查找表以及一個10位數模轉換器(DAC)，提供相位調制和頻率調制兩種調制能力。

最高支持25 MHz時鐘速率。頻率控制精度可達40億分之一。調制通過串行接口載入寄存器來實現。

不使用AD9832時，可以用關斷位關斷，此時功耗降至5 mW (5 V)或3 mW (3 V)。該器件采用16引腳TSSOP封裝。
數據表：*附件：AD9832 25MHZ直接數字頻率合成器、波形發生器技術手冊.pdf

應用

• 頻率激勵/波形發生
• 頻率相位調諧和調制
• 低功耗RF/通信系統
• 液體和氣流測量
• 傳感器應用：接近度、運動和缺陷檢測
• 測試與醫療設備

特性

• 25 MHz速度
• 片內SIN查找表
• 片內10位DAC
• 串行載入
• 提供已知良好的裸片，并完全保證符合數據手冊的規格

框圖

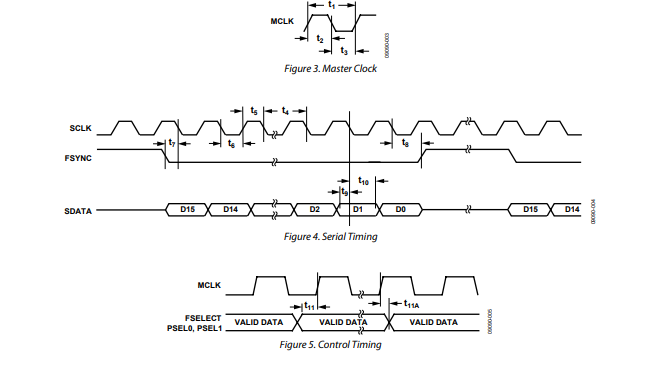

時序圖

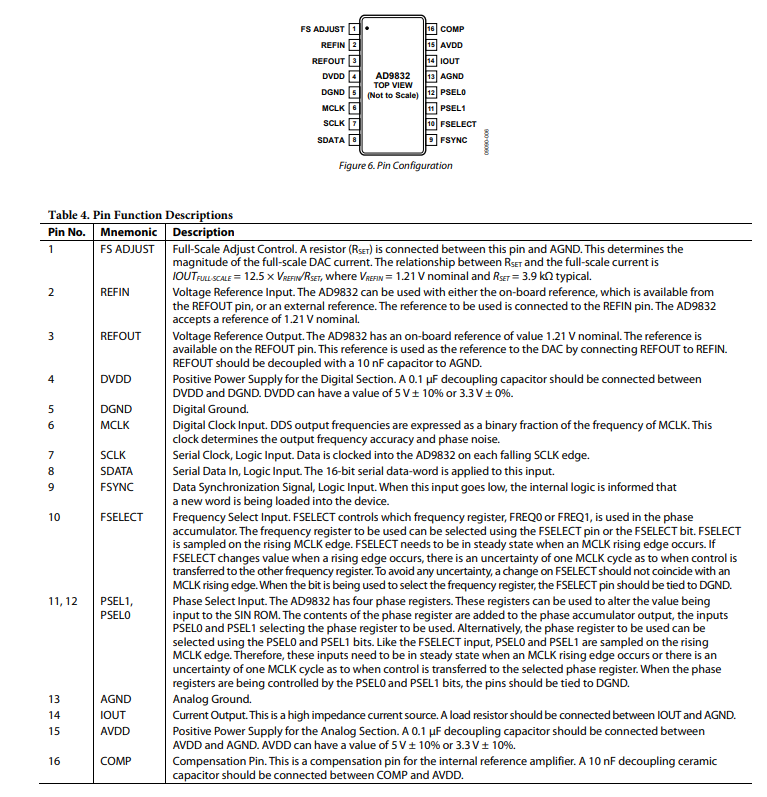

引腳配置描述

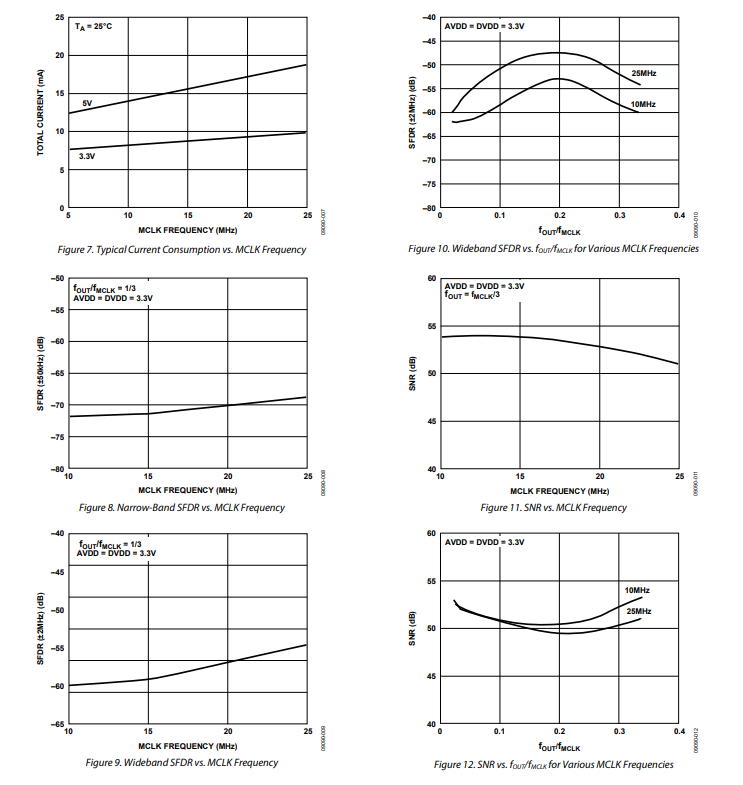

典型性能特征

應用信息

AD9832具備的功能使其適用于調制應用。該器件可用于執行簡單的調制，如頻移鍵控（FSK）。更為復雜的調制方案，如高斯最小移頻鍵控（GMSK）和正交相移鍵控（QPSK），也可通過AD9832來實現。

在FSK應用中，AD9832的兩個頻率寄存器會被加載不同的值，其中一個頻率代表頻移空間頻率，另一個則代表標記頻率。數字數據流中的FSELECT引腳會使AD9832在這兩個值之間對載波頻率進行調制。

AD9832有四個相位寄存器，這使該器件能夠實現相移鍵控（PSK）。在PSK調制中，載波頻率的相位會發生偏移，偏移量與輸入到調制器的比特流相關。四個移位寄存器的存在，簡化了數字信號處理器（DSP）與AD9832之間所需的交互。

AD9832也適用于信號發生器應用。鑒于其低電流消耗特性，該器件適用于可用作本地振蕩器的應用。此外，該器件在3.3 V ± 10%的電源下能充分運行。因此，在對電流消耗有要求的便攜式應用中，AD9832是理想選擇。

接地與布局

承載AD9832的印刷電路板（PCB）在設計時，應確保模擬部分和數字部分相互分離并限定在特定區域內。這有助于實現接地層的分離，而這是一種普遍認為能為接地平面提供最佳屏蔽效果的技術。數字接地平面和模擬接地平面應僅在一處連接。對于AD9832而言，是唯一需要進行AGND（模擬地）到DGND（數字地）連接的器件，其AGND引腳和DGND引腳應進行連接。如果在一個系統中，多個器件都需要AGND到DGND的連接，那么連接點應僅設置一個，并且應盡可能在靠近AD9832的位置建立穩定的接地路徑。

應避免在器件下方布設數字線路，因為這些線路會引入噪聲。模擬接地平面應在AD9832下方鋪設，以防止噪聲耦合。為AD9832供電的電源線應盡可能寬，以便降低阻抗，并減少電源線上的尖峰噪聲。像時鐘信號這類快速開關信號，應使用數字接地進行屏蔽，以避免其向電路板的其他部分輻射噪聲。

要防止數字信號與模擬信號交叉。電路板兩側的走線應相互垂直，以減少饋通效應。在雙層板中，微帶線技術通常是最佳選擇，但并非總是可行，因為電路板的另一側往往要專門用于接地平面，而信號則布置在另一側。

良好的去耦至關重要。AD9832的模擬電源和數字電源相互獨立，分別引出，以盡量減少模擬部分與數字部分之間的耦合。所有模擬電源和數字電源都應進行去耦處理，將AGND和DGND分別與0.1 μF陶瓷電容并聯10 μF鉭電容 。為實現最佳的去耦性能，這些電容應盡可能靠近器件放置，理想情況是緊貼器件。

將AD9832與微處理器連接

AD9832具有標準串行接口，可使其直接與多個微處理器連接。該器件使用外部串行時鐘將數據或控制信息寫入內部。串行時鐘的頻率最高可達40 MHz。串行時鐘可以是連續的，也可根據需要空閑或保持低電平。每次向AD9832寫入數據時，FSYNC（幀同步）信號都會被拉低，并保持低電平狀態，直至16位數據寫入完成。FSYNC信號用于將加載到AD9832中的16位信息成幀。

AD9832與ADSP - 2101接口

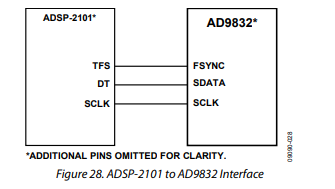

圖28展示了AD9832與ADSP - 2101之間的串行接口。ADSP - 2101應設置為主設備（MSTR = 1）。

AD9832和ADSP - 2101的配置如下：

• 器件時鐘（SCLK）= 1，配置為內部時鐘操作（INTVAL = 1）
• 16位字長（SLEN = 15），內部幀同步信號（ITFS = 1）
• 發送數據時，應生成幀同步信號（TFSR）

通過將數據寫入Tx寄存器來啟動傳輸。數據在串行時鐘的下降沿輸出，并在AD9832中通過SCLR填充位進行時鐘控制。
