概述
ADMT4000 是一種磁轉數傳感器，即使在設備斷電時也能夠記錄磁系統的旋轉次數。通電時可以查詢?cè)撎准詧?bào)告系統的絕對位置。絕對位置通過串行外設接口 (SPI) 報告。ADMT4000 最多可計數 46 圈外部磁場，以順時針 (CW) 方向遞增絕對位置計數。

該套件包括三個磁傳感器，一個用于計數系統旋轉次數的巨磁電阻（GMR）轉數計數傳感器，一個 GMR 象限檢測傳感器和一個各向異性磁阻（AMR）角度傳感器。AMR 角度傳感器與 GMR 象限檢測傳感器結合使用，可確定系統在 360° 范圍內的絕對位置。將 GMR 轉數計數傳感器輸出與 AMR 角度傳感器輸出相結合，該套件就能以高角度精度報告系統的位置。
數據表：*附件：ADMT4000真通電多圈傳感器技術手冊.pdf

產品特色

• 真正通電多圈計數器
• 角度傳感器 ±0.25°
• SPI 接口
• 欠壓和過壓檢測

特性

• 真正通電多圈計數器
• 46 圈磁傳感器
• ＞16k° 數字輸出
• ±0.25° 精度
• 測量更新率 100 kSPS
• 16 mT 至 31 mT 操作范圍
• 內部溫度傳感器
• IC 電源，3.3 V
• SPI 接口，1.8 V 至 5 V
• 結溫范圍：-40°C 至 +150°C
• 24 引腳 TSSOP
• 工業應用

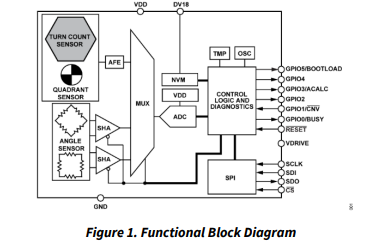

框圖

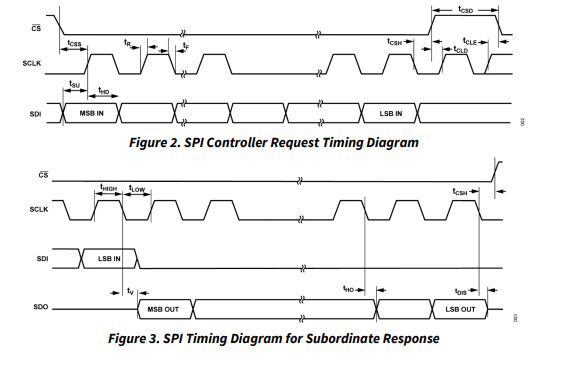

SPI時序圖

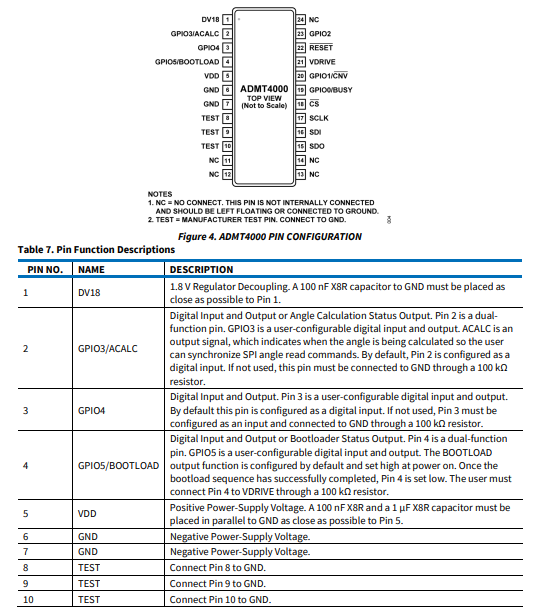

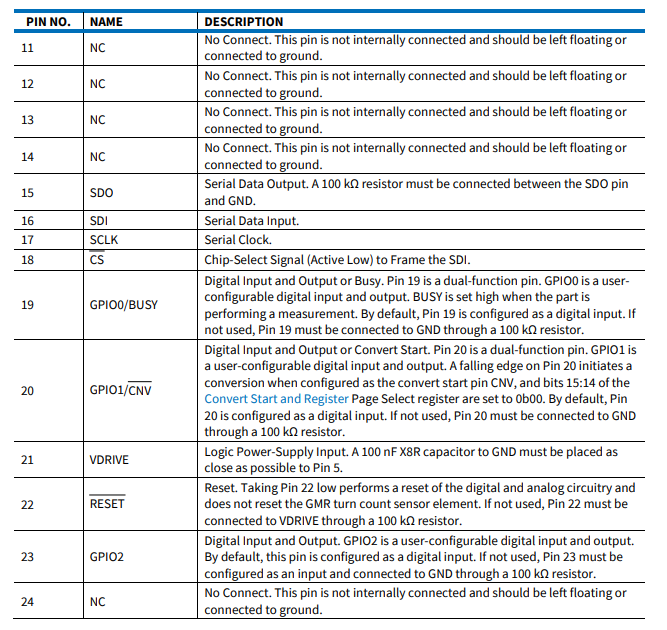

引腳配置描述

典型性能特征

工作原理

概述

ADMT4000是一款傳感器，可記錄入射磁場的絕對位置，最多記錄46圈旋轉，且沿順時針?lè)较蜻f增計數。在斷電時，該傳感器會繼續跟蹤磁場的旋轉狀態。當恢復供電后，可通過SPI接口查詢傳感器的狀態。

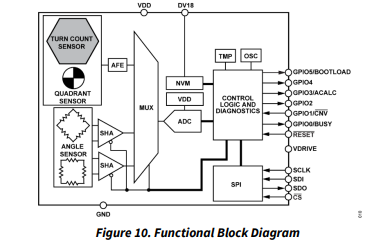

ADMT4000的功能框圖如圖10所示。

巨磁阻（GMR）圈數計數傳感器

多圈磁性技術基于由鐵磁納米線制成的螺旋結構。旋轉磁場可引發磁性疇壁沿著螺旋結構傳播，從而使局部磁化發生變化。由于巨磁阻（GMR）堆疊結構的存在，磁性疇壁的傳播會導致電阻變化。通過測量螺旋結構各部分的電阻，能夠確定磁性疇壁的位置。對螺旋結構的電阻模式進行解碼，就可以確定磁場旋轉的圈數。

各向異性磁阻（AMR）角度傳感器

AMR角度傳感器由兩組AMR元件構成。每個元件的電阻會隨外部磁場的方向而變化。每組AMR元件都配置為惠斯通電橋，相互偏移45°，這樣其輸出就與外部磁場方向的正弦和余弦成正比。正弦輸出和余弦輸出在外部磁場每旋轉180°時完成一個完整周期的測量。

巨磁阻（GMR）象限傳感器

GMR象限傳感器提供必要信息，使0°至180°的AMR角度傳感器數據能夠擴展到360°。
