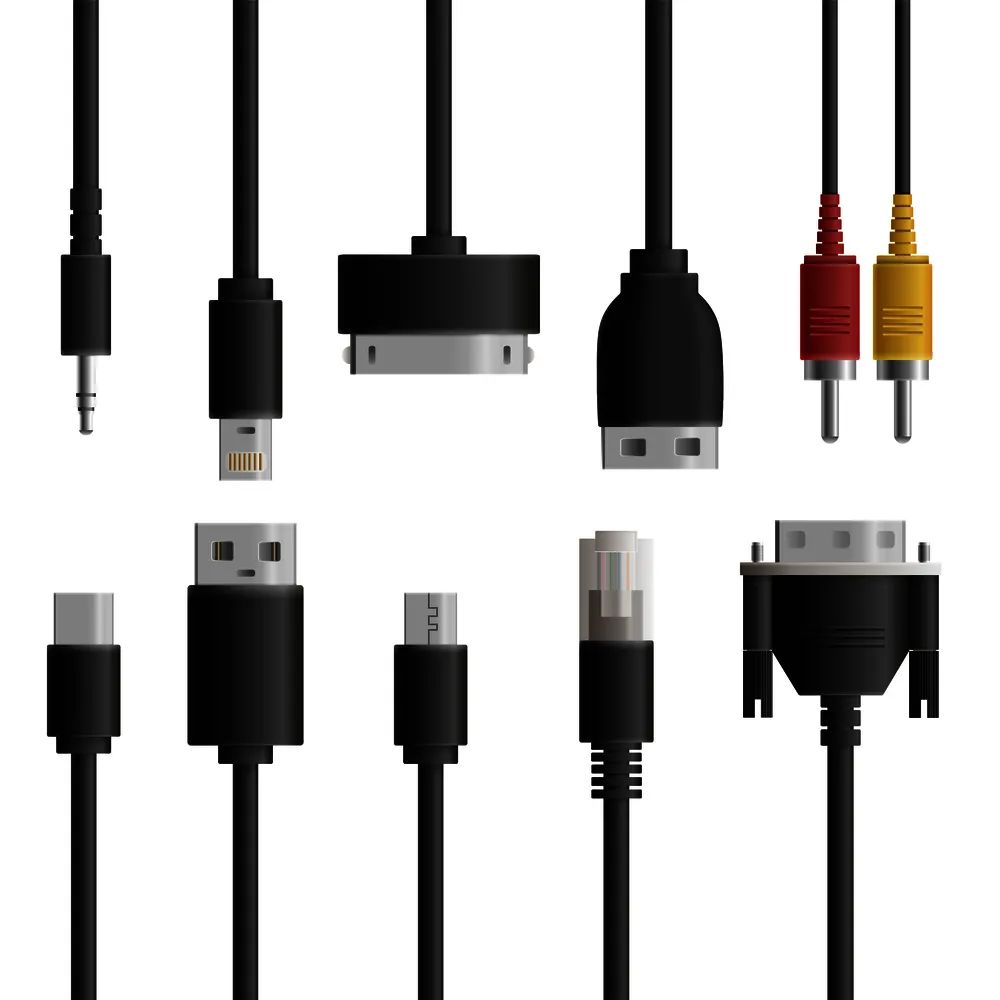

在3C（計算機、通信、消費電子）行業這一精密制造的鏈條中，連接器作為電子設備內部信號與電力傳輸?shù)年P(guān)鍵橋梁，其質量直接關系到產品的整體性能與可靠性。

注塑成型與壓合組裝作為連接器制造的核心環節，對工藝精度與效率的把控尤為重要。

傳感器技術作為工業制造的“神經末梢”，正通過實時感知、精準反饋與智能決策，重塑連接器生產設備的運行邏輯。

↓

本文將以注塑機與壓合機為切入點，揭示傳感器如何賦能3C連接器制造的“隱形戰場”：在注塑環節，溫度、壓力、位移傳感器構建起熔融塑料流動的“數字孿生”，助力缺陷率控制在微米級公差內；

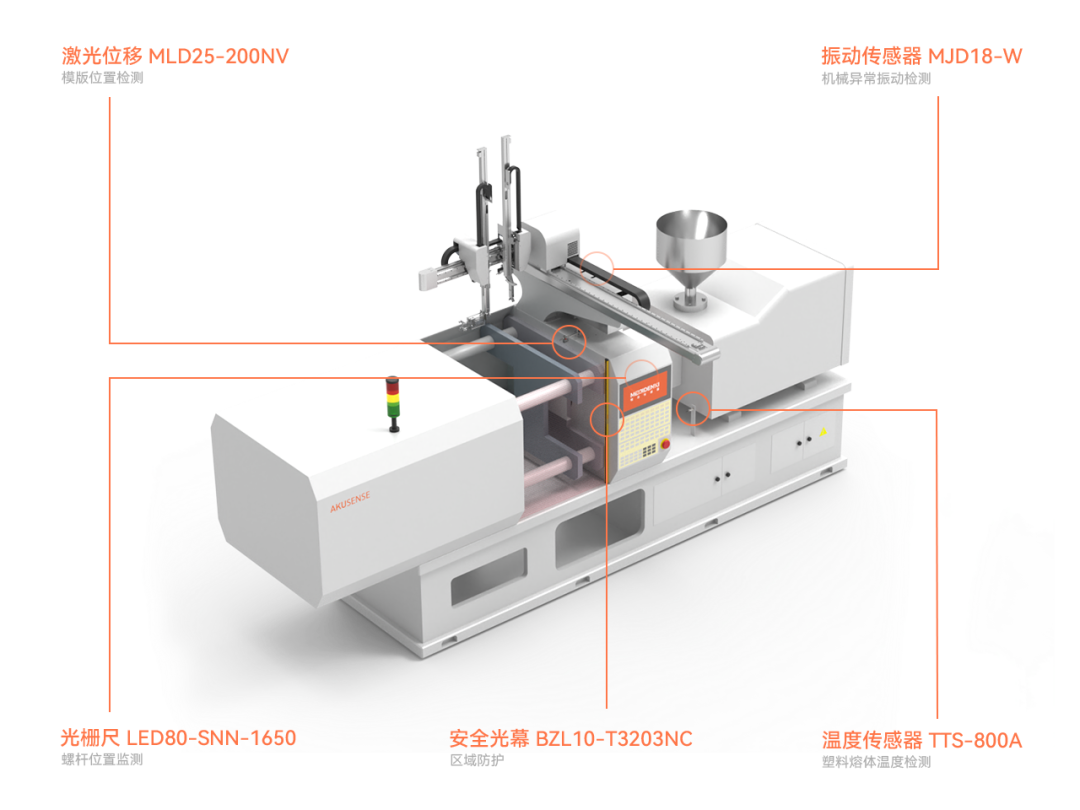

連接器注塑機

塑料熔體溫度檢測

溫度傳感器 TTS-800A

應用場景：

對于不同種類的塑料，需要實時監控，確保材料處于最佳熔融狀態；能夠測量0~800℃的溫度范圍，需要達到±2%的測溫精度，±1%的重復精度，可以通過模擬量實時輸出溫度值

解決方案：

1、選用明治溫度傳感器TTS系列，非接觸式紅外測溫

2、測量范圍大，該系列最高可測800℃，重復精度高，測量值±1%

3、模擬電流、電壓可供選擇

點擊圖片獲取更多產品資料

螺桿位置監測

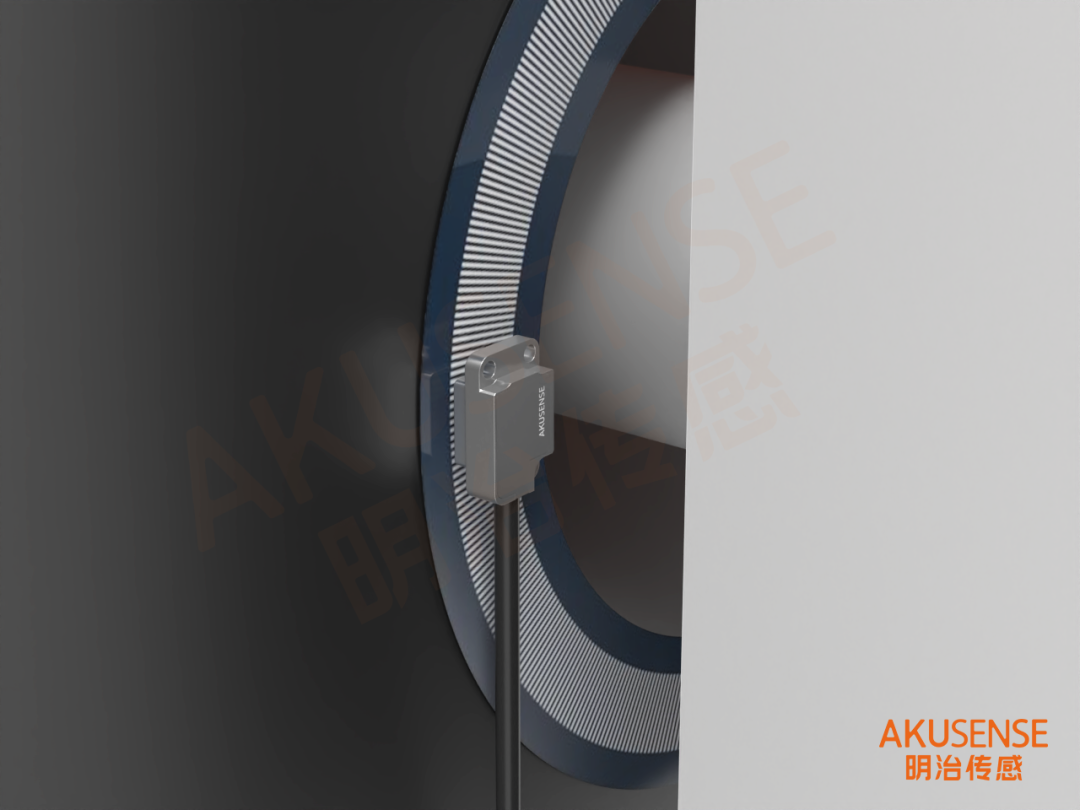

光柵尺LED80-SNN-1650

應用場景：

需要精確檢測螺桿位置，控制注射量

1.要求精度極高，以實現高精度動作控制

2.需要可以應對旋轉運動系統

解決方案：

1、LED80系列專為旋轉運動系統提供高精度檢測

2、低膨脹系數，適用于嚴苛使用環境

3、精度高，80μm為一周期

點擊圖片獲取更多產品資料

模版位置檢測

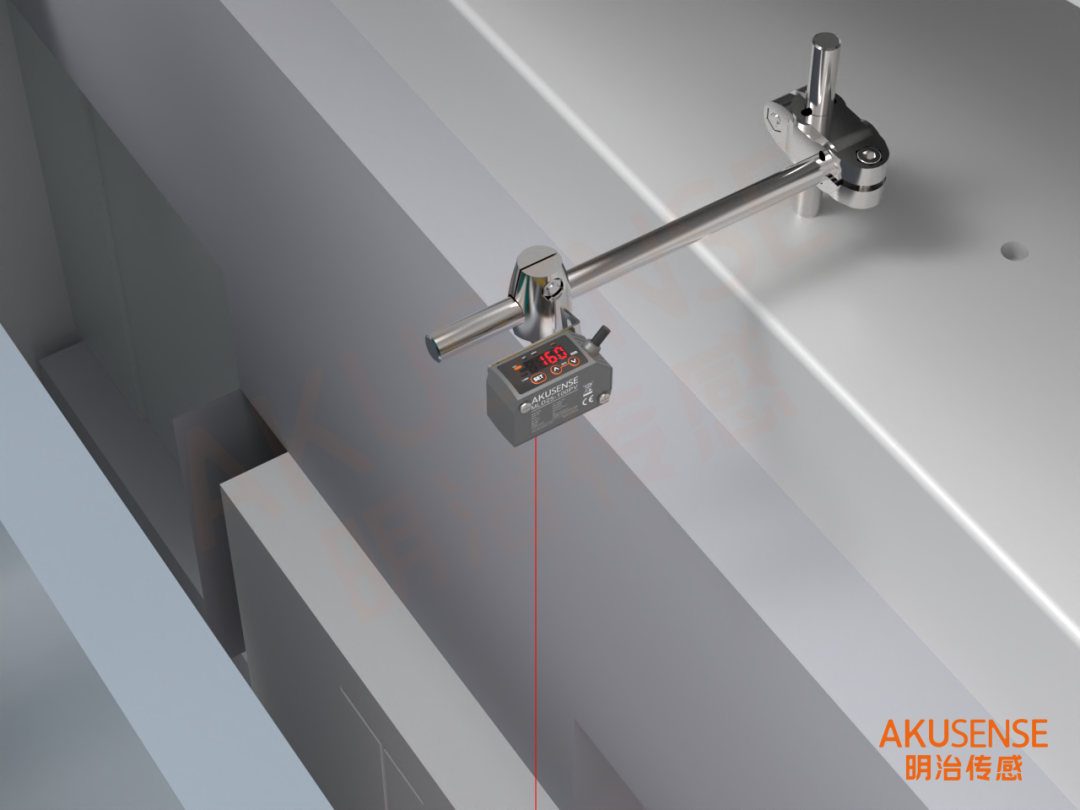

激光位移傳感器 MLD25-200NV

應用場景：

為確保合模平行度，防止飛邊，需實時監控模版位移，精度要求高，與不同產品工藝要求有關

解決方案：

1、采用明治激光位移傳感器MLD25系列，通過激光三角測量法實現高精度的距離檢測

2、重復精度最高可達10um(30mm量程)，線性度可達±0.1% F.S

3、多種通訊方式，RS-485或者模擬量實時傳輸

點擊圖片獲取更多產品資料

機械異常振動檢測

振動傳感器 MJD18-W

應用場景：

檢測機械異常振動，預防軸承磨損或螺桿斷裂，需實時反饋振動數據

解決方案：

1、選用明治振動傳感器MJD18系列，采用MEMS技術，可同時對X、Y、Z三個方向進行測量

2、傳感器體積小，安裝方便

3、測量精度高，高達5mg的分辨率精度，0.5%的線性精度

4、支持RS-485通訊實時反饋振動數據

點擊圖片獲取更多產品資料

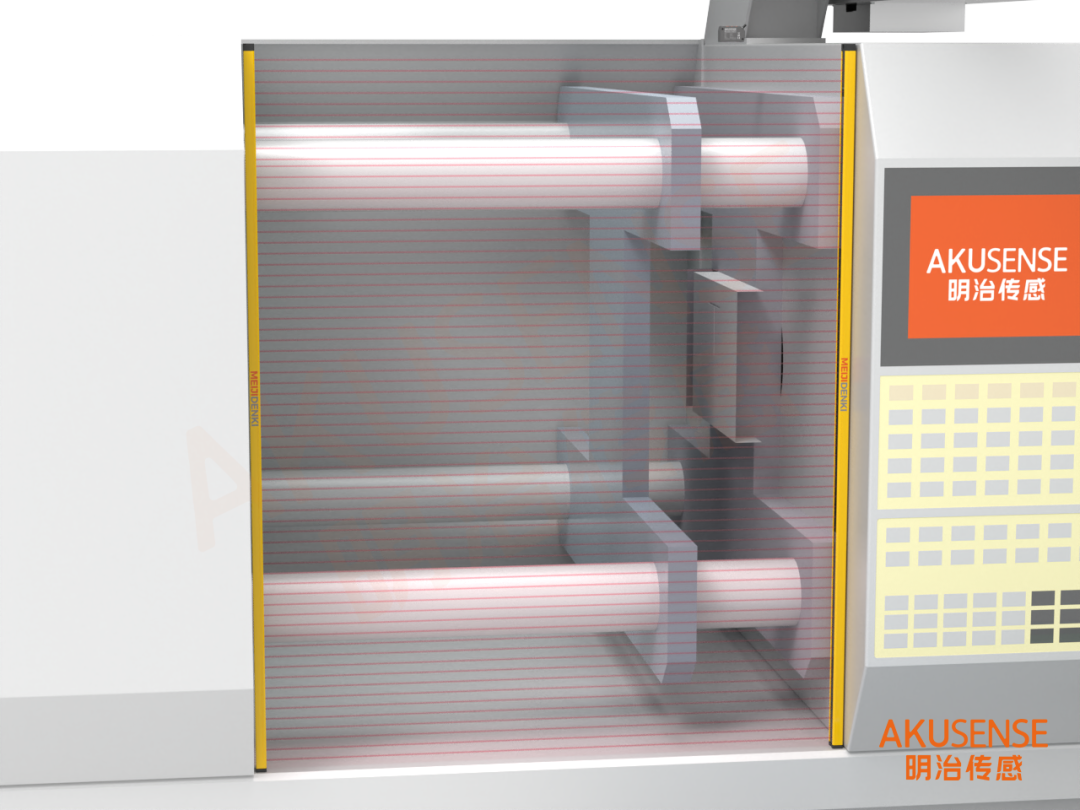

區域防護

安全光幕 BZL10-T3203NC

應用場景：

檢測距離要求在100-200mm左右；保護手掌進入到?jīng)_壓機的工作范圍，尺寸要求超薄，保護高度500mm左右，保護距離3米

解決方案：

1、選用明治超薄型光幕BZL系列，厚度僅有常規光幕的一半，為設備保留了更大的操作空間

2、毫秒級響應速度，高效靈敏

3、多光軸間距10/14/20/25/30/40mm可供選擇，正面出光和側面出光可選，大大提升了設備設計的便利性

點擊圖片獲取更多產品資料

在壓合工序中，力傳感器與視覺系統協同，實現納米級接觸力的閉環控制，確保端子插拔壽命突破萬次門檻。這不僅是傳感器技術的勝利，更是3C行業向“零缺陷制造”邁進的縮影。

連接器壓合機

壓合行程監測

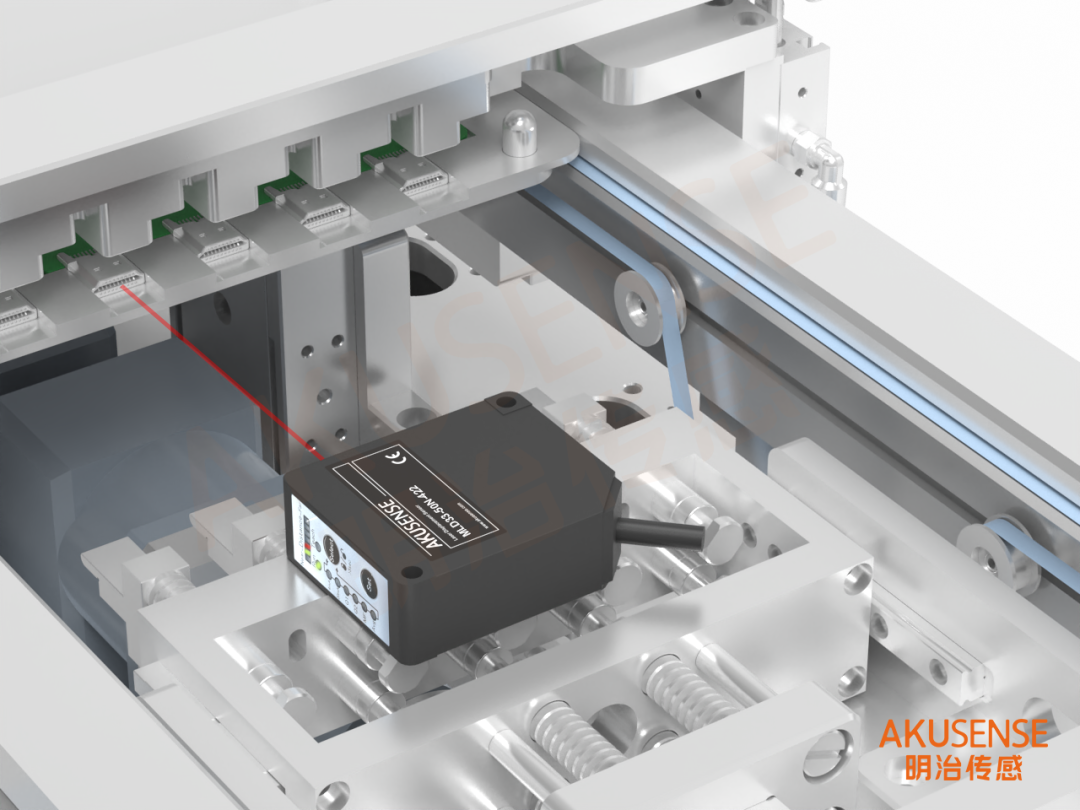

激光位移傳感器 MLD33

應用場景：

選用傳感器用于測量壓合過程中模具或壓頭的位移，確保壓合深度和位置的準確性。

解決方案：

1、選用明治高精度型激光位移傳感器MLD33-50N-422，滿足強調高精度應用場景

2、明治先進的IC和算法技術，極大地提高了傳感器的檢測速率和數據的準確性，使產品同時兼顧了測量值的高速傳輸和穩定檢測。

3、安裝基準50mm，量程20mm，檢測精度5um

點擊圖片獲取更多產品資料

壓合機運動部件定位

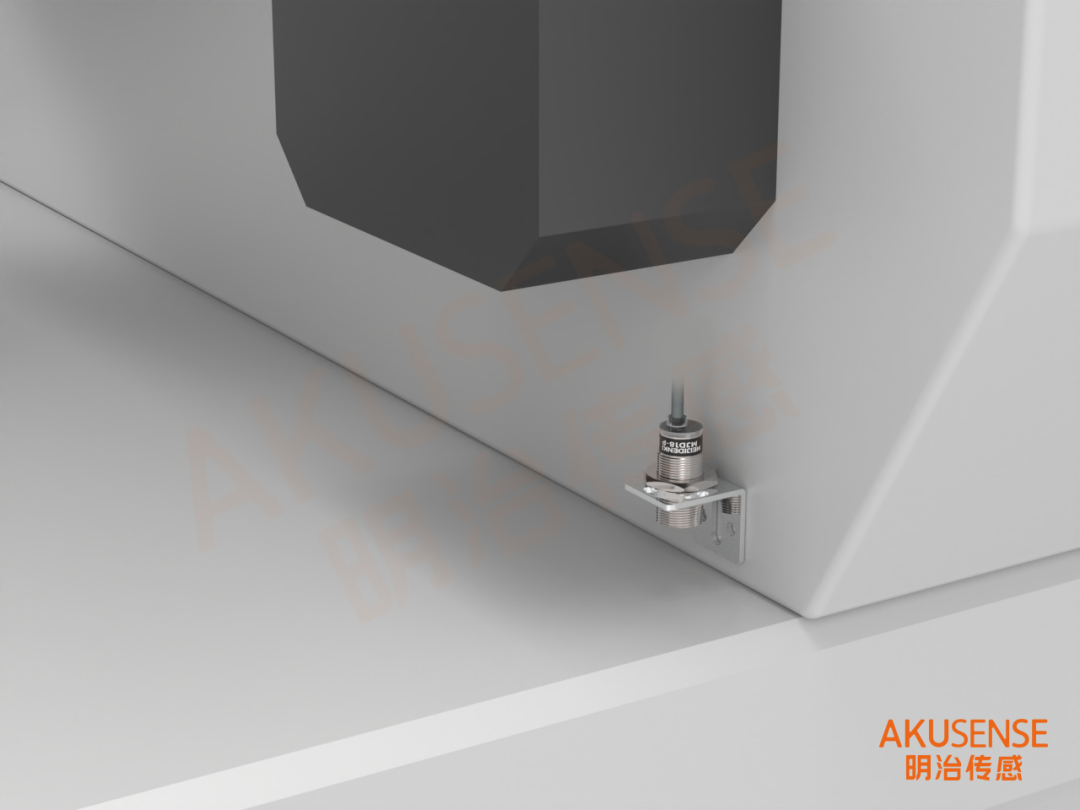

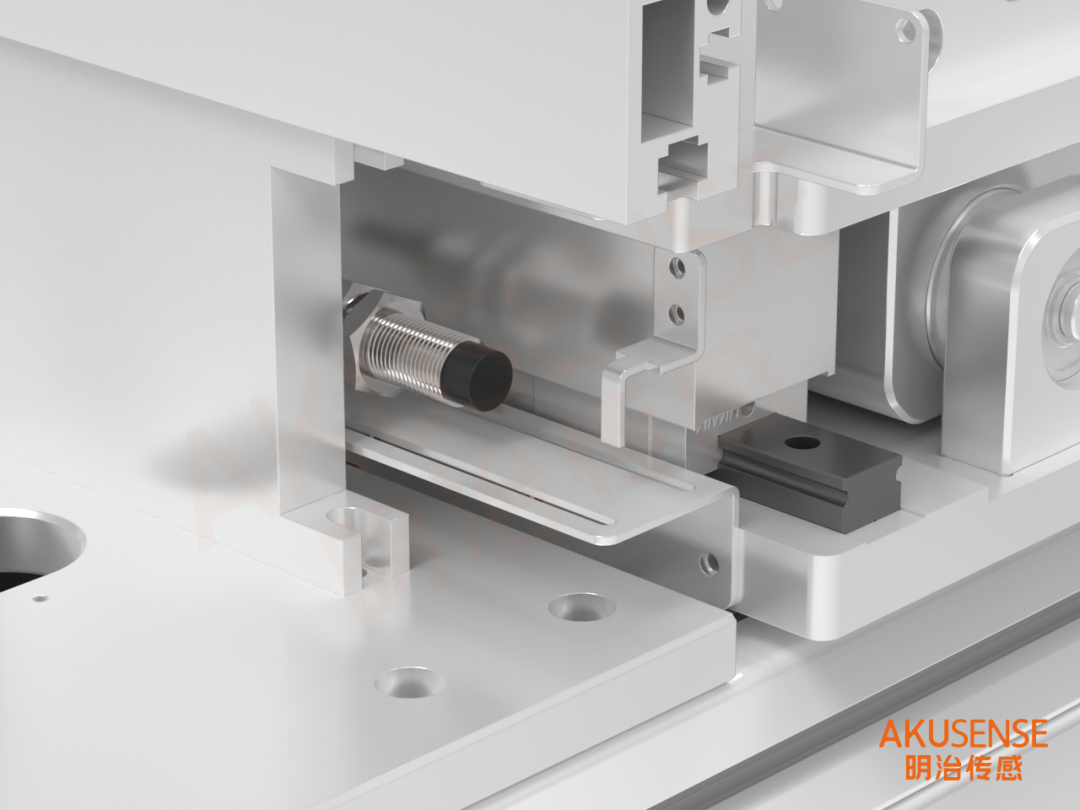

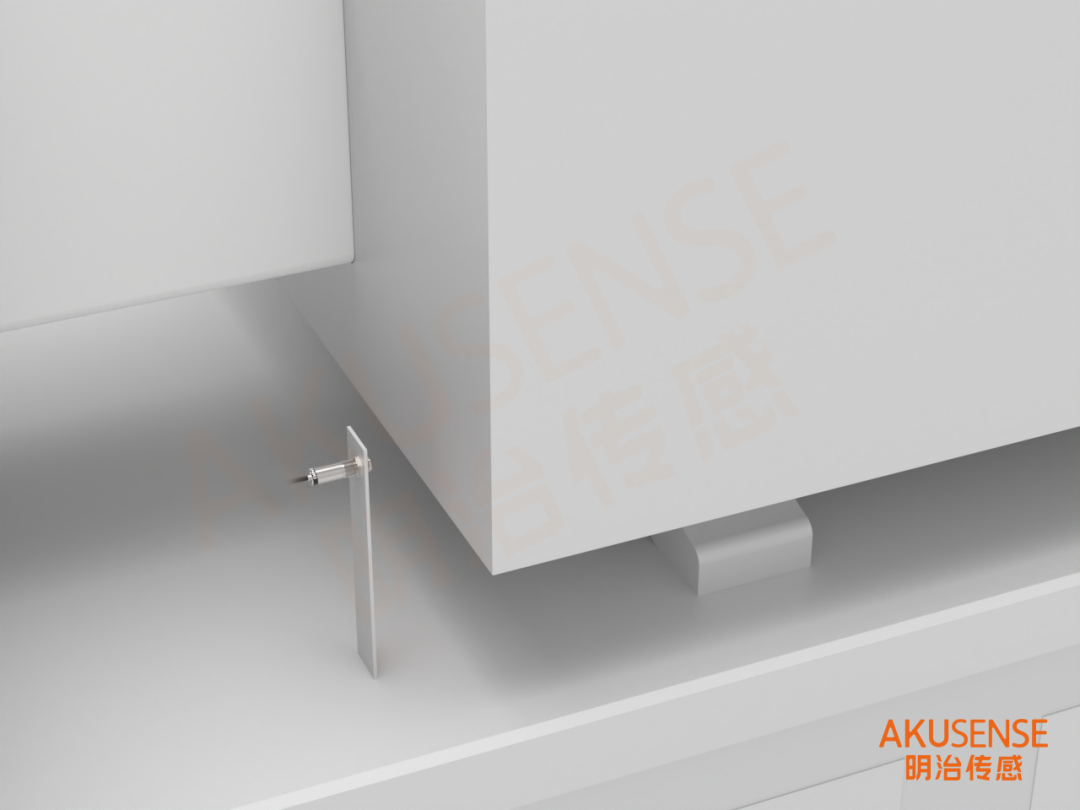

接近傳感器 TLN12-08NO

應用場景：

傳感器安裝在壓合機的運動極限點，確保設備運行的同步性和安全性

解決方案：

1、選用明治接近開關TLN12-08NO

2、比標準產品超出2倍的檢測距離

3、安裝空間靈活

點擊圖片獲取更多產品資料

設備振動監測

振動傳感器 MJL系列

應用場景：

安裝在壓合機的關鍵運動部件上，防止因振動過大導致設備故障和產品不良。

解決方案：

1、選用明治MJL系列雙軸測量角度傳感器，絕對精度高達0.1°，完全滿足當前檢測場景

2、傳感器支持串口232、485及422型號選擇，種類豐富，型號齊全

3、出廠前產品經過嚴謹測試平均無故障時間≥45000H/次，且有多方檢測機構認證，使用效果及壽命有保障

點擊圖片獲取更多產品資料

檢測連接器的接合點

或標簽位置

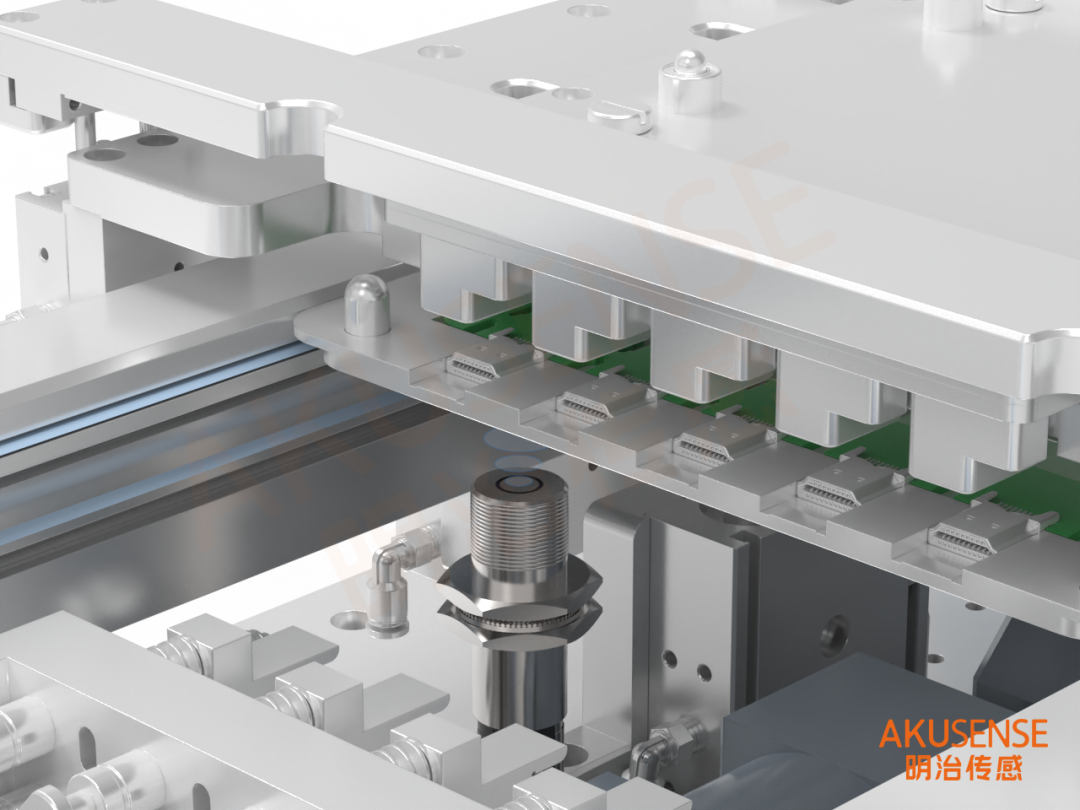

超聲波傳感器 MD18-35V

通過傳感器實時監測接合點的位置變化，能夠?yàn)閴汉蠙C(jī)提供準確的反饋，確保壓合頭準確對準接合點。

解決方案：

1、選用明治超聲波傳感器MD18-35V，適用于高精度要求的壓合工藝。

2、分辨率0.1毫米，能夠檢測到非常微小的位置變化。這有助于避免因接合點位置偏差導致的壓合不良，如壓合不緊密、壓合錯位等問題。

3、反射型模擬量輸出，可通過示教或I0-Link接口進行外部控制

點擊圖片獲取更多產品資料

連接器的定位

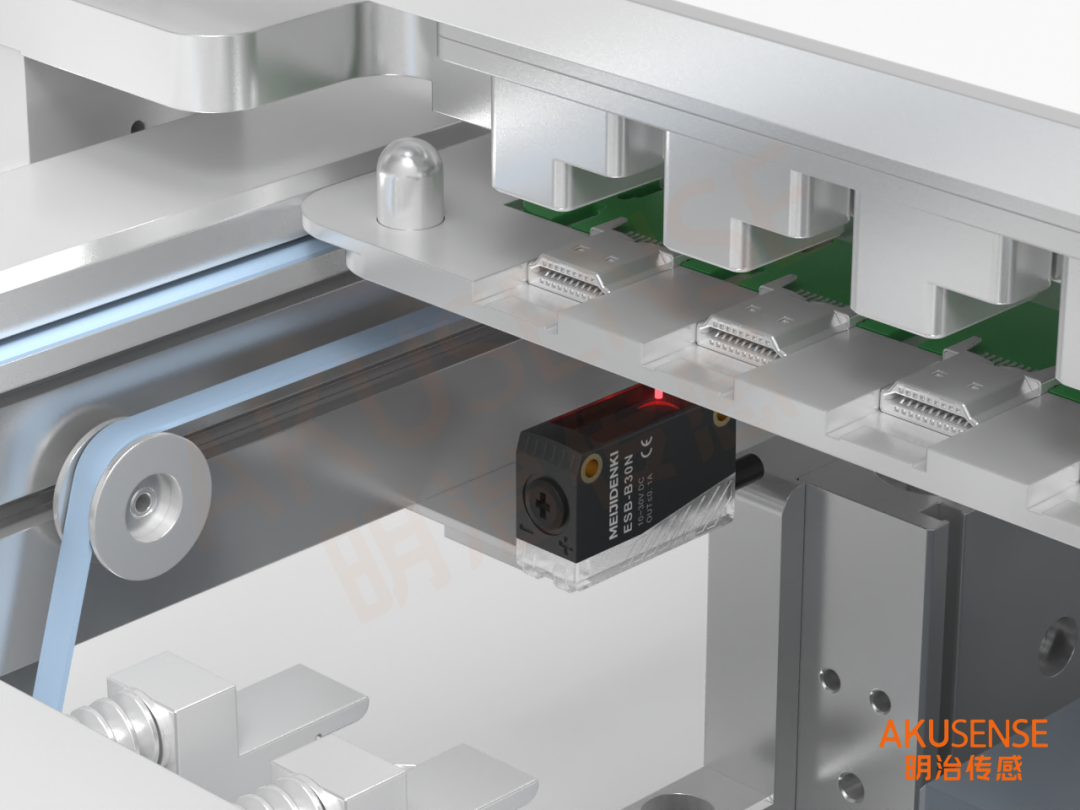

BGS光電傳感器 ESB-B30N

應用場景：

需要傳感器安裝在物料輸送帶或壓合工位附近，負責檢測連接器的位置、對齊狀態以及物料的有無，從而確保壓合過程的準確性和連續性。

解決方案：

1、選用明治BGS光電傳感器，能夠精確檢測連接器在物料輸送帶或壓合工位上的位置。通過調節傳感器的檢測距離和靈敏度，可以確保傳感器只對連接器做出響應，而忽略背景或其他不需要檢測的物體。

2、抗干擾性能強，可以貼緊并排安裝和正面對射安裝

3、響應快速靈敏，響應時間≤1ms

點擊圖片獲取更多產品資料

在3C行業連接器制造的精密舞臺上，明治的溫度傳感器、激光位移傳感器、光柵尺、振動傳感器、接近開關、超聲波傳感器及背景抑制光電開關等傳感器技術各展所長，共同編織了一張智能、高效、精準的生產網絡。

不僅提升了生產線的自動化程度與生產效率，更為產品質量提供了堅實保障。
