書接上文，讓我們來繼續探索索尼專業系統攝像機的深度（秘密）應用。本篇重點角度是攝像機系統使用功能和配置的深度擴展：

1. 設備使用功能和配置擴展，增加攝像機的系統應用深度和方便性快速指派RCP和CCU的靈活組合，簡化調整視頻、Tally等多種信號的跟隨變動。

傳統用法：

攝像機機頭、RCP、CCU三者具有一一對應的關系，在轉播活動中，經常需要將RCP和CCU的組合靈活指派，如RCP1由原來控制CCU1，變?yōu)镽CP1控制CCU3。這種調整會帶來一系列信號的變化，比如Tally源名、WFM示波器顯示信號、調光區畫分信號、Joystick監視器對應的攝像機信號等。以前這種調動往往需要手動修改光纜連接設備，然后修改MSU、RCP、CCU等設備設置，再修改多種信號的配置，比較考驗工程師。

可選/新增用法：

1） 攝像機系統具有RCP assignment和CCU assignment 功能，解決RCP和CCU靈活指派后的邏輯對應問題。CCU號碼、RCP號碼，MSU號碼是物理的Device number, 新增System Camera Number邏輯號碼，這個號碼顯示在MSU攝像機選擇區，RCP的攝像機號碼區，CCU前面板上。

2） 解決了攝像機RCP和CCU的靈活指派后，還需要進一步解決相應的復雜視頻信號路由調度和Tally跟隨。解決思路是在攝像機系統組成一個虛擬控制矩陣的基礎上，SDN或集控軟件集中處理整個系統的虛擬矩陣，把Tally、WFM示波器顯示信號、各種視頻路由信號、MSU和RCP Joystick監視器對應的攝像機信號進行跟隨切換，簡化復雜的操作。

典型應用場景：

大型節目轉播中，通過RCP和MSU的操作，快速指派RCP和CCU的靈活組合，而且進一步可通過軟件和硬件面板實現視頻，Tally等多種信號的跟隨變動。

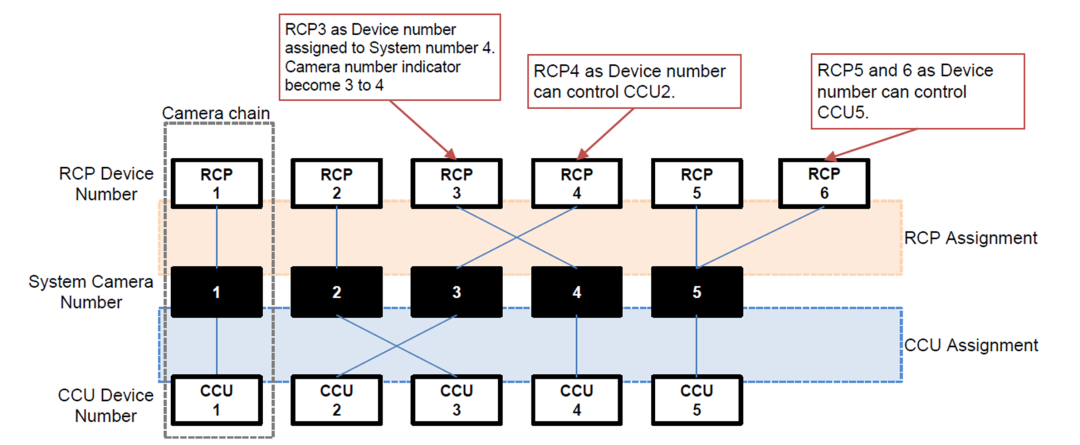

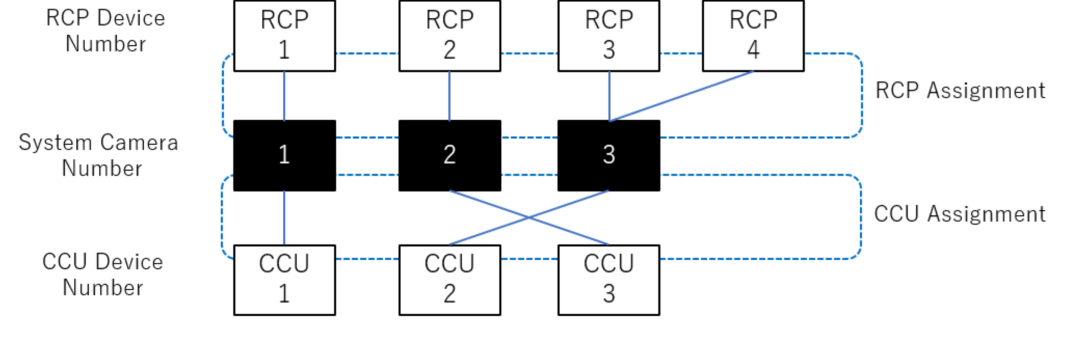

圖 16 RCP assignment和CCU assignment功能使用示意

2. 軟件形式的RCP和MSU，增加控制方式

傳統用法：

轉播過程中，攝像機控制通常采取硬件控制面板的方式。

可選/新增用法：

在保留硬件面板的高安全性與穩定性的基礎上，可借助軟件控制面板Web RCP/MSU選件作為輔助控制方式，實現軟件操作攝像機，增加靈活性。

典型應用場景：

轉播活動中，調光工程師利用軟件控制面板，調整光圈等關鍵參數，檢查視頻效果。客戶的控制中心內，利用軟件面板連接遠方的制作系統，進行攝像機一致性設置檢查。

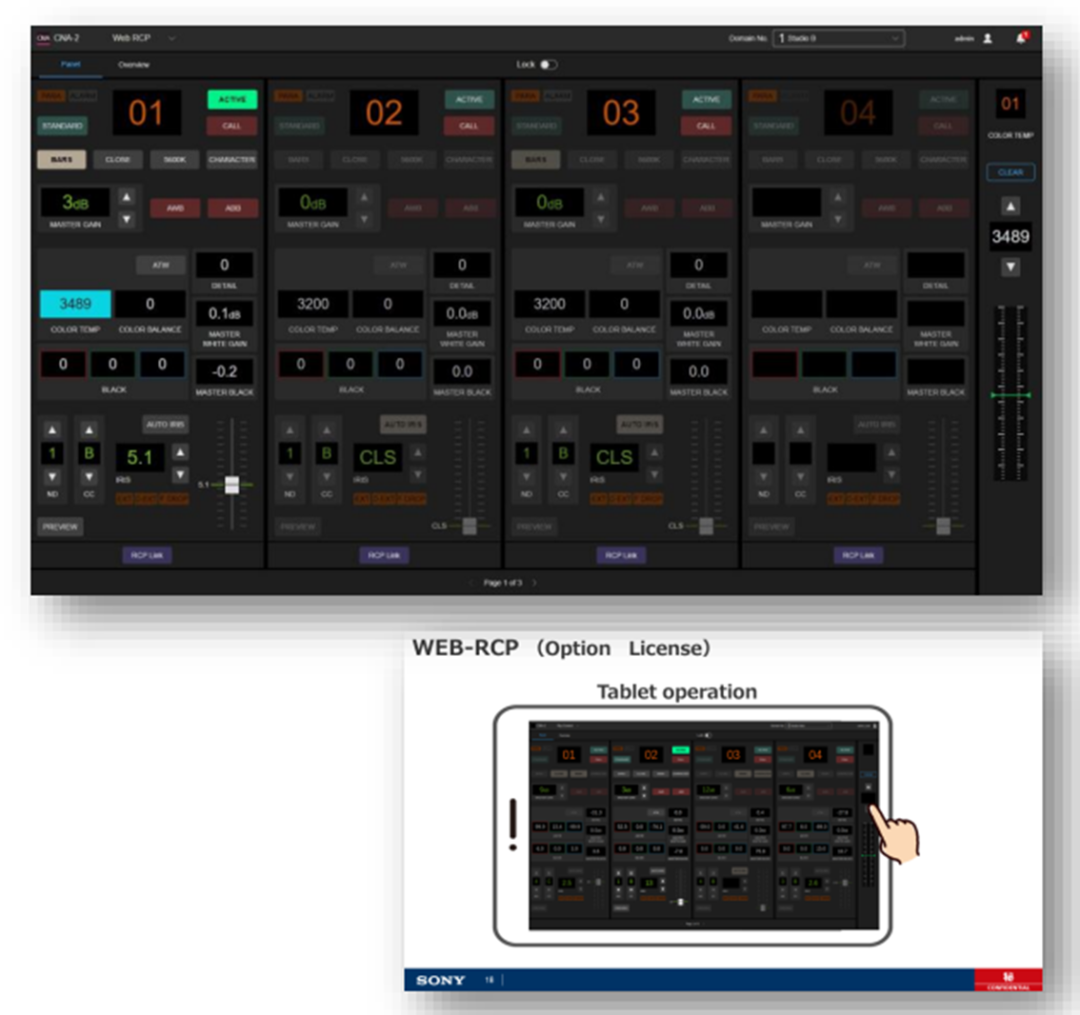

圖 17 網頁RCP控制功能示意

3. 攝像機信息儀表盤集中顯示攝像機狀態，設置攝像機參數

傳統用法：

攝像機狀態如何：光纜狀態、鏡頭信息、Paint參數、HDR參數、日志文件顯示、診斷情況等等信息，以往系統中必須手動檢查每一臺攝像機，才能獲得這些信息。

可選/新增用法：

連接攝像機后，通過增加CNA-2小盒子，利用Dashboard儀表盤顯示功能，集中顯示多臺攝像機的各種狀態信息。比如在一個界面中，集中顯示32臺攝像機的光纜狀態，切換一個界面后，集中檢查12臺攝像機的HDR參數，包括OETF選擇，SDR Gain，HDR Black Offset, HDR Knee等，還能獲得以往需要維修工程師才能獲取的攝像機運行日志等。

典型應用場景：

HDR綜合檢查：面對眾多復雜的HDR參數，操作人員無需再擔心設置錯誤無法及時察覺，借助CNA-2的HDR監看功能，一眼就掌握設備的HDR相關參數，并能以某一設備為基準，快速找出異常參數，確保拍攝畫面的高質量。

集中監控：客戶的綜合控制中心內，利用Dashboard儀表盤顯示功能, 監控連接攝像機的狀態，預警故障，做出診斷。

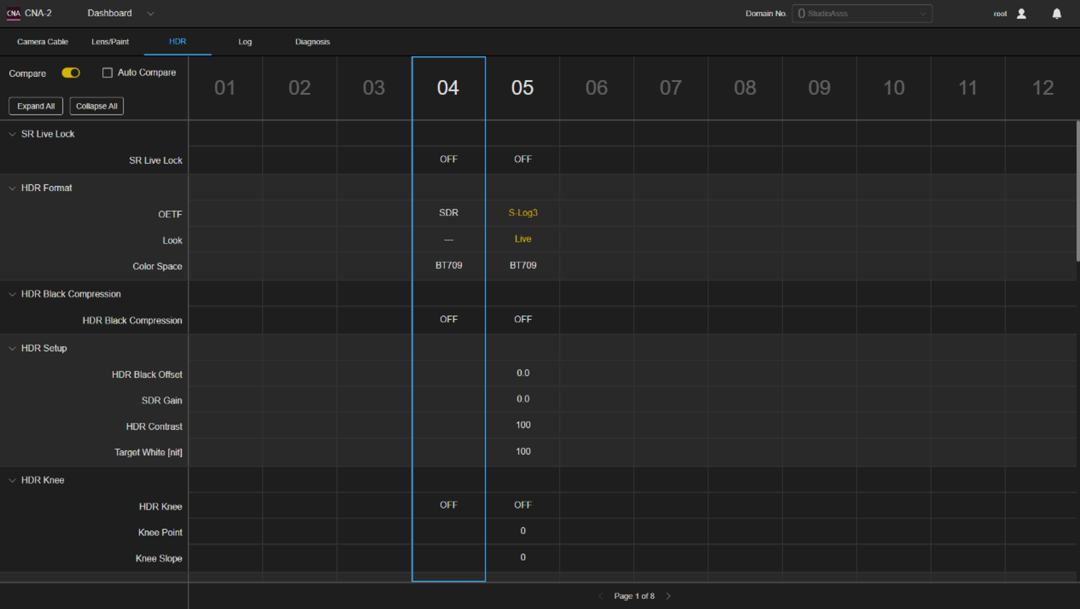

圖 18 網頁HDR參數檢查功能示意

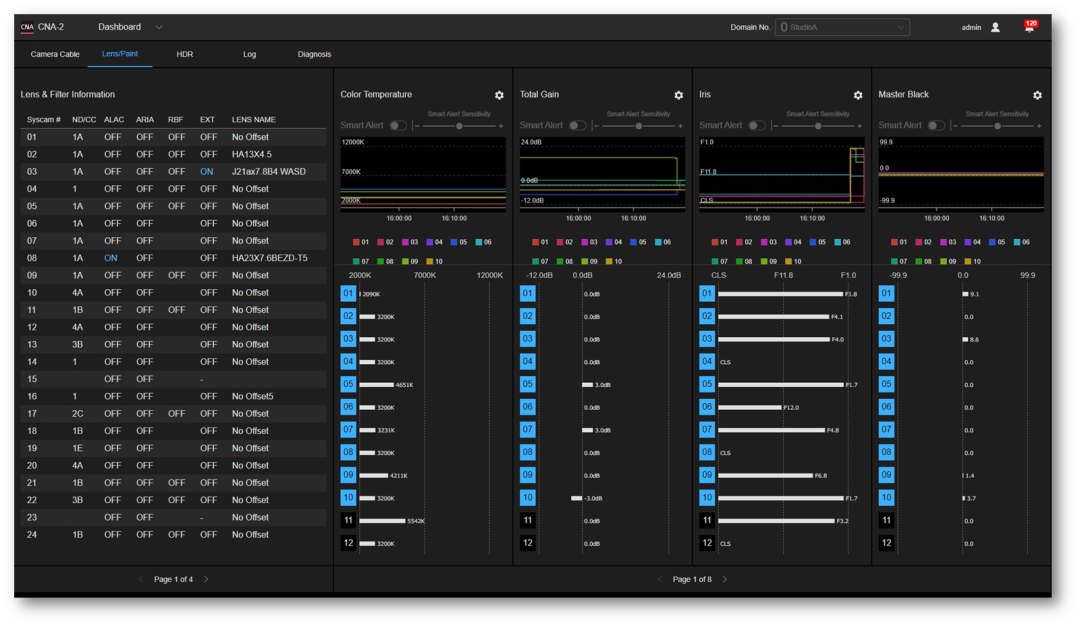

圖 19 網頁攝像機狀態檢查功能示意

4. 攝像機MIC GAIN的兩種調節方式：

傳統用法：

原來的方式主要是進入菜單調整，當機頭接入話筒時，可以通過MIC GAIN功能調整音量大小，來匹配不同話筒和現場環境需求。此外也可在調音臺直接調節。

圖 20攝像機MIC GAIN調整菜單

可選/新增用法：

另外一種用法是可以連接CCU的GPI接口，用GPI信號組合進行觸發調整。觸發調整終端可以是定制面板，也可以利用Tally或集控軟件控制GPI接口實現軟件化調整，還可以映射到索尼NS-BUS面板上進行g(shù)ain調整。

典型應用場景：

音頻工程師調整攝像機的MIC 聲音時，先調整MIC Gain，采用NS-BUS控制面板的按鍵進行音量調整，然后進入調音臺進行制作。

5. RCP遠程控制攝像機鏡頭進行變焦、聚焦、后焦調整

傳統用法：

攝像機的變焦聚焦及后焦調整，通常是人們?cè)跀z像機上進行直接的操作。

可選/新增用法：

通過打開機頭的遠程控制鏡頭功能（默認為OFF），可以通過MSU/RCP來調整鏡頭的變焦和對焦，還可同時實現RBF（遠程調后焦）功能。攝像機端和RCP端設置可參考圖示設置。

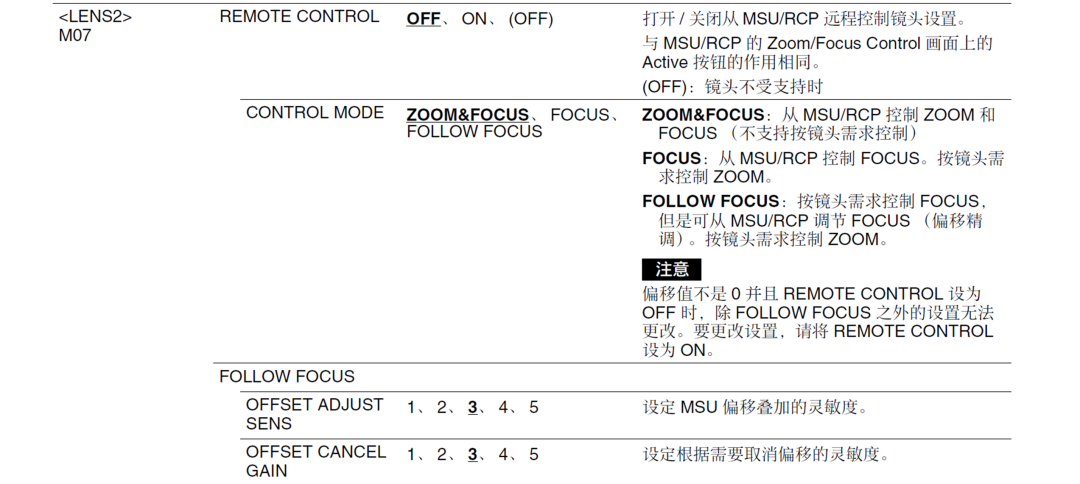

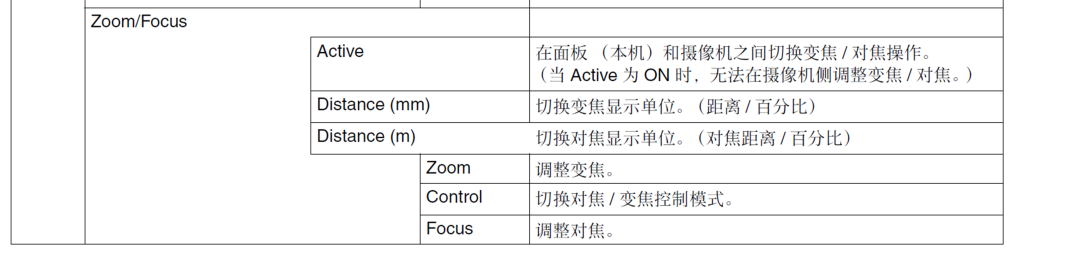

圖 21攝像機端和RCP端設置

典型應用場景：

在體育賽事彩排階段，需要對攝像機進行調白和畫面測試，但會遇到攝像師未在攝像機邊上的情形，而又需要對攝像機進行變焦、聚焦及后焦調整，那么就可以利用RCP在轉播車上進行遠程調整。

6. 雙MSU協同控制攝像機：

傳統用法：

以往系統中對于攝像機集中控制只使用一臺MSU。

可選/新增用法：

索尼攝像機支持雙MSU功能，進一步增強了系統的控制能力。雙MSU一主一輔協同工作，可實現兩人同時接管幾十臺攝像機，為多制作場景提供了更強大、更穩健可靠的保障，顯著提升了系統的穩定性，為用戶帶來更優質的拍攝體驗。

典型應用場景：

在大型活動制作直播時，兩位視覺工程師分批協同對攝像機進行統一調控，實現畫面效果一致性和高效率調整。

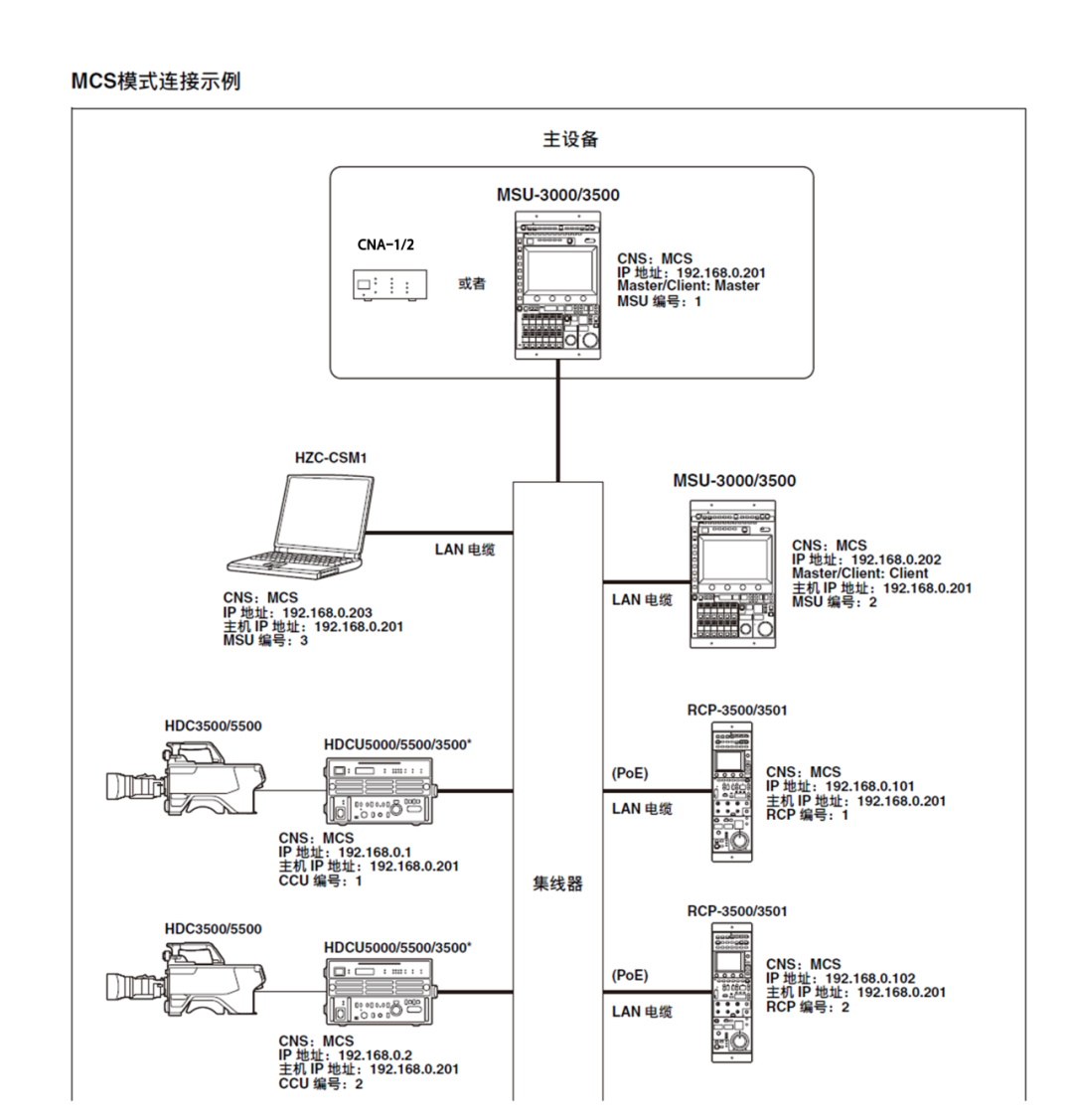

圖 22雙MSU協同系統架構

7. 尋像器SDI輸入與本機信號快速切換：

傳統用法：

攝像機尋像器想要監看接入的外來SDI信號時，需要在尋像器后面手動切換SDI開關，才可實現信號源切換。

可選/新增用法：

索尼新型尋像器HDVF-EL740支持利用按鈕在SDI輸入畫面和本機畫面之間快速切換，使得攝像師不僅可以監視本機信號，還能接入現場各類信號，并通過伺服按鈕的功能指派，實現信號的迅速切換，幫助攝像師更好地配合導演指令，提升拍攝效果。

典型應用場景：

在轉播過程中，攝像師需要通過尋像器監看多種信號源，包括系統中其他不同攝像機的畫面、PGM信號以及外來輸入的虛擬信號等，這要求攝像機尋像器具備強大的信號接入和切換能力。尋像器HDVF-EL740等可以通過伺服按鈕快速切換輸入源，實現系統中其他不同攝像機的畫面、PGM信號以及外來輸入的虛擬信號等多類信號的靈活切換。

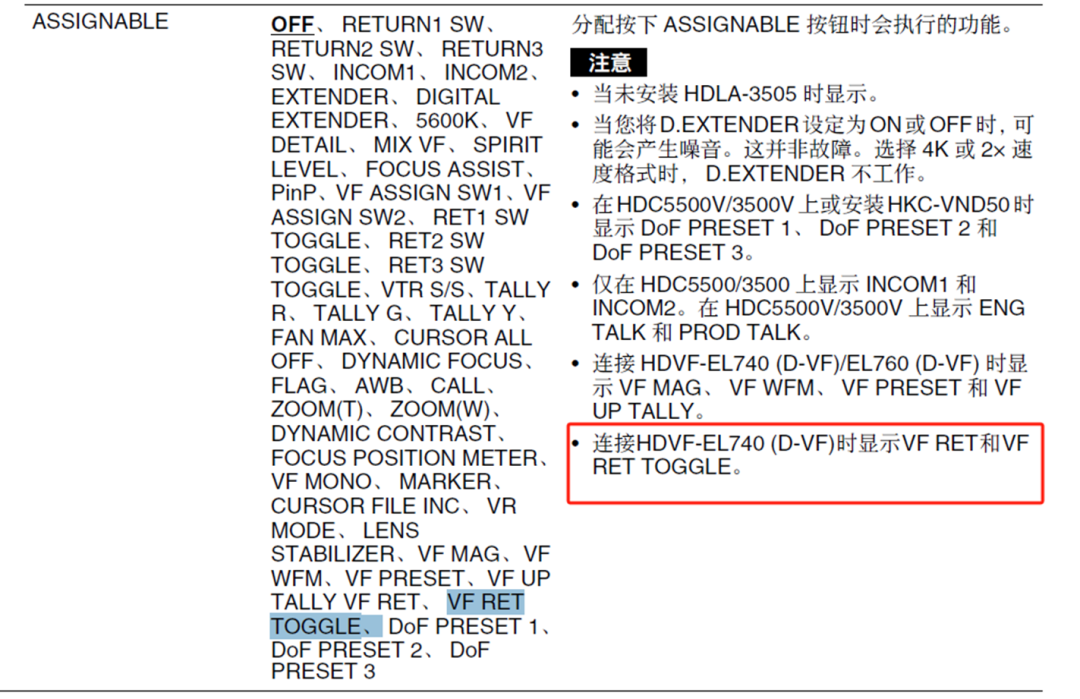

圖 23攝像機伺服按鈕功能指派示意

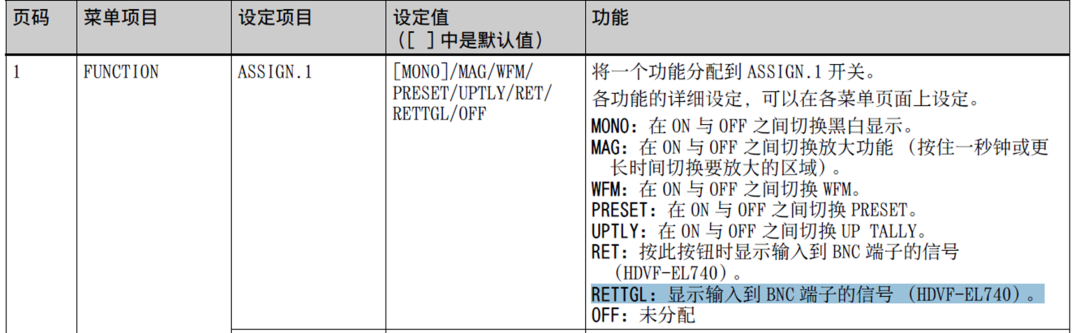

圖 24尋像器快捷按鈕功能指派示意

8. HDC系統攝像機也有電影感色彩，帶來轉播新嘗試：

傳統用法：

HDC-3500/5500/P50系統攝像機主要專注于廣電用途，不支持電影感色彩。HDC系列中的大畫幅系統攝像機HDC-F5500可以用S35mm 4K CMOS拍攝淺景深效果，還支持S-Log3和S-Log3(Cinema) OETF 曲線，相應的S-Gamut3, S-Gamut3.Cine 色彩空間，適用于電影感畫面拍攝。

可選/新增用法：

HDC-3500/5500/P50攝像機既支持廣電傳統的HDR參數，還增加支持電影感色彩的參數：

1） 首先HDC系列攝像機 HDR的模式分為L(zhǎng)IVE HDR，CINEMA, SG3 GRADE。LIVE HDR對應廣電制作，可調參數多。CINEMA, SG3 GRADE 模式用于電影感, SG3 GRAD可調PAINT的參數比CINEMA模式多。

2） HDC系列攝像機有下表所示主要的色彩配置。除了S-Log3(Cinema)設置，值得一提的是S-Log3(SG3 GRADE) 提供了更多的PAINT參數調整，為轉播拍攝創造更多的現場調整空間。

索尼攝像機具有參數一致性的特點，使得不同型號攝像機具有色彩一致性的基礎，比如基于S-Log3的S-Gamut3, S-Gamut3.Cine也是CineAlta系列攝影機的基本配置。

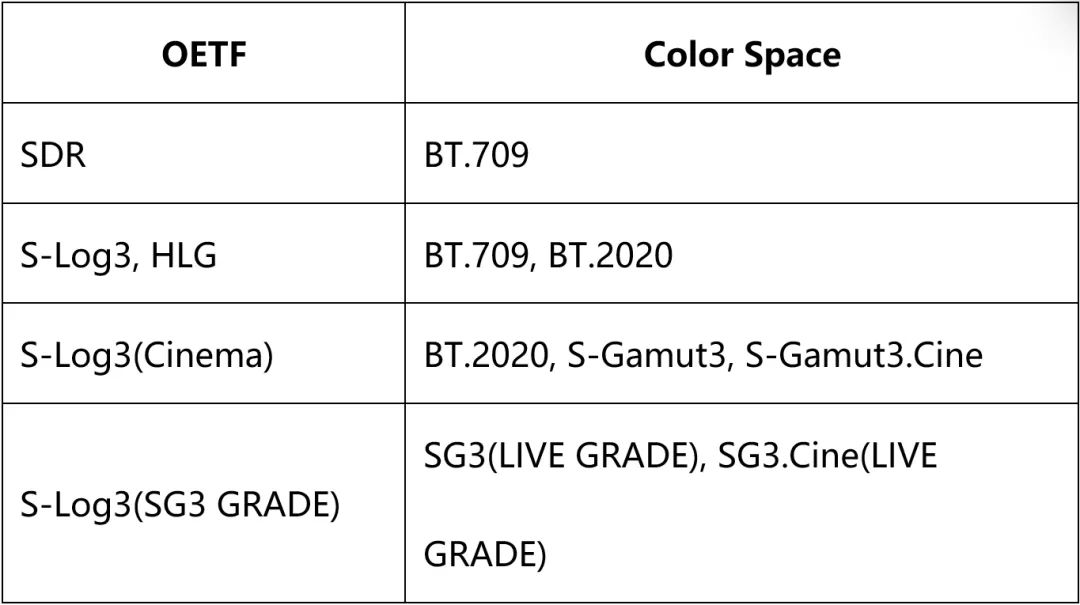

圖 25 HDC系列攝像機主要的色彩配置

典型應用場景：

HDC系統攝像機提供多樣化顏色輸出，拓展應用環境。比如在劇場拍攝音樂劇時，可以嘗試將HDC系統攝像機顏色調整為電影感色彩，輸出電影感的轉播圖像。當然，如果需要淺景深的電影效果，那么還是需要使用HDC-F5500索尼電影系統攝像機系列，此外還可考慮補充索尼CineAlta系列電影機。

圖 26 HDC系列攝像機的CINEMA模式

圖 27 HDC系列攝像機的SG3 GRADE模式

圖 28 不同色域示意圖

9. HDC系統攝像機可以利用CCU直接錄制信號：

傳統用法：

傳統工作流程中，信號錄制需依賴外接錄像機，攝像機不具備錄制功能。

可選/新增用法：

HDC系統攝像機新增的 HKCU-REC50選件板通過內置設計改變了這一模式：該模塊直接集成于 HDCU5000（僅全機架寬的HDCU-5000支持，半機架寬的HDCU3500/5500暫不支持）內部進行機內錄制，同時通過 USB 3.0接口可同時連接兩個便攜式 SSD 進行實時鏡像備份，確保內容安全。

10Gb 光纖接口支持高速 NAS （網絡附加存儲）存儲，實現錄制與傳輸同步進行。值得注意的是，在錄制過程中即可通過 CCU 進行文件預覽，無需中斷工作流。系統支持多格式編解碼，

包括：

4K 的 XAVC-I 480Mbps/300Mbps、

XAVC-L422 200Mbps，

以及高清的 XAVC-I 100Mbps、MPEG HD 422 等，

其中 DNxHD 需額外授權。

典型應用場景：

這種一體化設計特別適合 4K HDR 與 HD SDR 同步制作場景，

配合 HDC5500/3500系列攝像機可實現HDR/SDR同步錄制。

典型應用包括：體育賽事多機位同步錄制、新聞直播實時回傳、外景拍攝輕量化部署等。通過 PWA-RCT1 軟件可實現遠程控制，進一步優化工作流程。

需要特別說明的是，外部音頻可通過 SDI 嵌入式或模擬輸入接口接入。

這種創新架構將傳統需要數臺設備完成的錄制、備份、傳輸功能高度集成，在提升效率的同時降低了設備購置和維護成本。

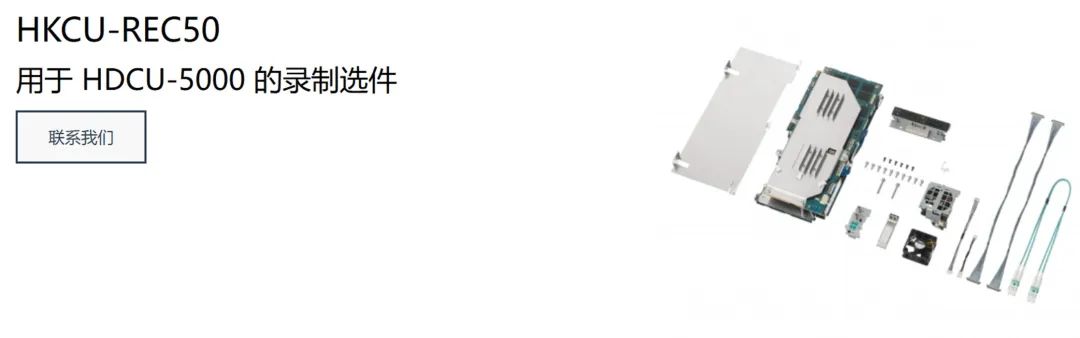

圖 29 用于 HDCU-5000 的錄制選件示意圖

10. HDC系統攝像機新增適合虛擬制作的VR MODE返送切換

傳統用法：

傳統RETURN功能支持通過RET1-3切換不同的返回畫面（如PGM信號，其他CCU信號、測試信號等），用戶可通過可分配開關或菜單操作選擇目標畫面。

可選/新增用法：

VR MODE為虛擬制作場景新增了圖像切換功能：

1.外部CG輸入：可將尋像器顯示的圖像切換為外部輸入的CG信號（如虛擬背景、實時渲染內容），需通過VR MODE SEL設置目標RET通道。

2.靈活切換：當VR MODE開啟時，若未選擇RET1-3，則直接顯示VR MODE SEL設定的CG圖像；若選擇RET1-3，則優先顯示對應RETURN信號。

3.配置保留：VR MODE狀態可分配至伺服按鈕，攝像師可以快速切換，且斷電后設置也會自動保存。

典型應用場景：

虛擬演播室：在拍攝中疊加虛擬背景或角色，實現虛實結合的實時制作。

實時監控：通過外部CG輸入顯示輔助信息（如數據可視化、分鏡預覽等）。

多畫面切換：結合RETURN功能，快速在實景、CG及其他信號間切換，提升創作效率。

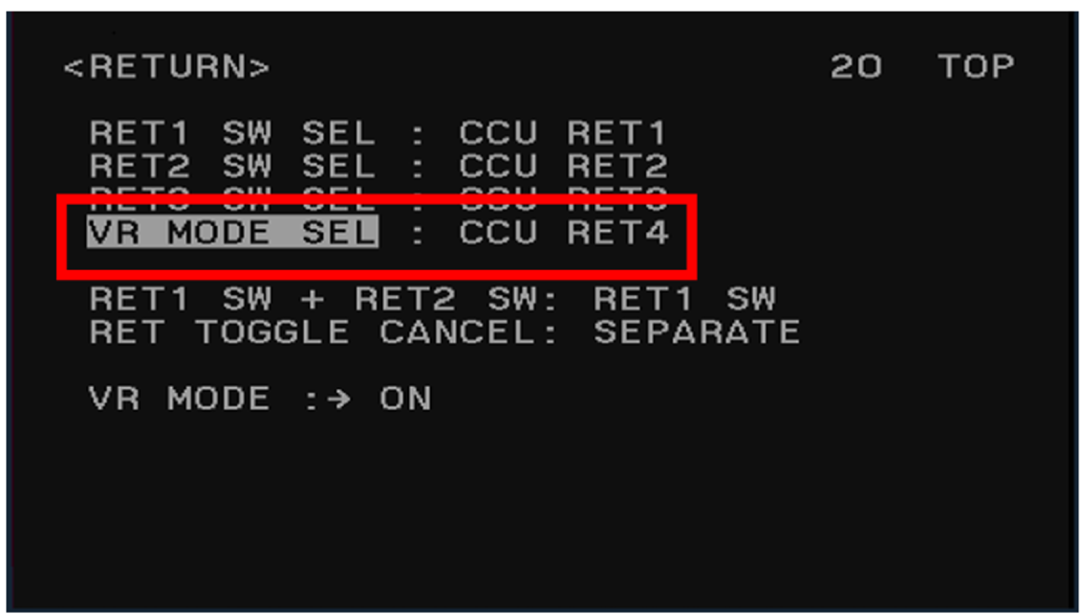

圖 30 VR MODE菜單示意圖

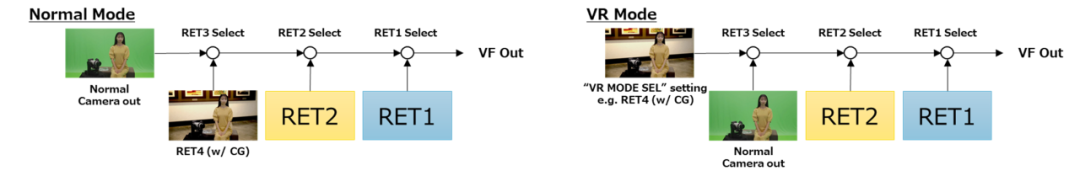

圖 31 VR MODE功能示意

注：以上提到的各種功能，將受限于攝像機型號、選件、軟件版本、配套軟硬件的異同，在不同設備上有不同的能力。

本文匯總的攝像機系統功能只是側重于部分系統應用的創新功能，展現了索尼以客戶為中心和不斷創新的匠心精神的初心，更重要的是通過不斷升級功能，協助每一位用戶探索系統攝像機的最大潛能，常用常新，助力您拍出更多好的節目。

除以上索尼攝像機系統功能外，后續工程師團隊還將繼續分享索尼攝像機系列的相關文章，敬請期待！
