陶瓷標定板技術解析與應用指南

一、核心特性與優勢

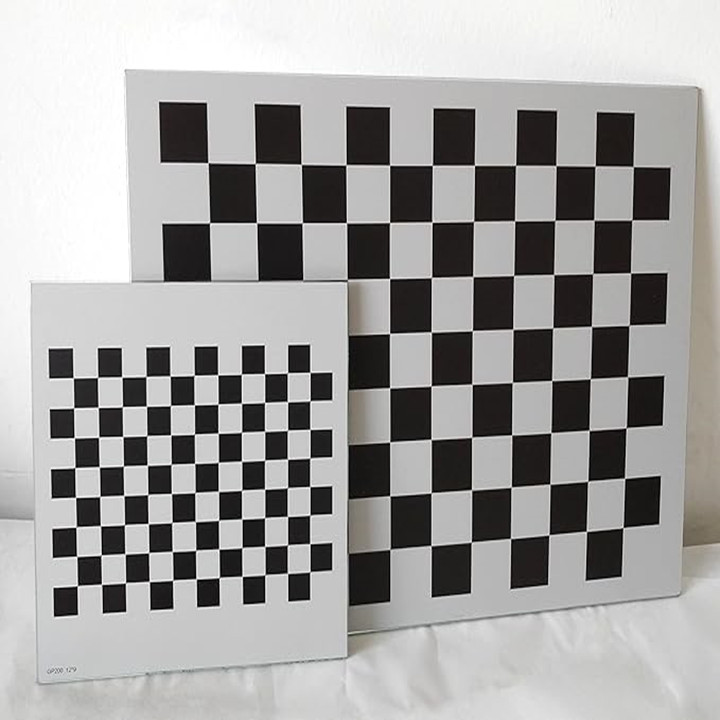

陶瓷標定板以陶瓷為基底，通過光刻工藝制作高精度圖案（如棋盤格、圓點陣列等），具有以下特性：

?高環境適應性?：熱膨脹系數小（如8.6×10??/°C），受溫度變化影響低，穩定性優于玻璃材質?

?抗干擾性強?：表面漫反射處理有效解決玻璃材質在?前置光源下反光?的問題，提升標定精度?

?耐用性突出?：硬度高、耐磨、耐酸堿，適用于工業場景重復使用?

?精度等級?：物理誤差可控制在±2μm以內，部分高端產品可達亞微米級?，

二、典型應用場景

?工業檢測?：

?自動化產線?：用于AOI設備、機器人視覺系統的快速標定與精度校準?

?半導體制造?：晶圓定位、芯片尺寸測量等精密場景?

?三維重建與測量?：

配合雙目/多目相機實現高精度三維建模，適用于逆向工程與質量檢測?

?特殊環境需求?：

高溫、高濕或化學腐蝕環境下的穩定性要求較高場景?

三、與玻璃標定板的關鍵差異

四、主流產品規格與廠商

?常見規格?：

?圖案類型?：棋盤格（5×5mm標準格）、圓點陣列（直徑1-3mm）

?尺寸范圍?：50×50mm至1300×900mm（支持定制化加工）

?厚度?：標準6mm，小規格可定制2-4mm?

?代表廠商?：

?宏誠光學?：提供亞微米級陶瓷標定板，支持復雜圖案定制?

?準納光電?：量產大尺寸（1300×900mm）標定板，適配工業級需求?

五、選型建議

?環境適配?：高溫/腐蝕性環境優先選擇陶瓷材質?

?精度需求?：微米級測量場景需定制高精度光刻工藝產品?

?成本控制?：短期或低頻率使用可考慮玻璃或菲林材質?

陶瓷標定板憑借其穩定性和抗干擾能力，成為工業視覺系統高精度標定的核心工具，尤其適用于嚴苛環境下的長期可靠作業?
