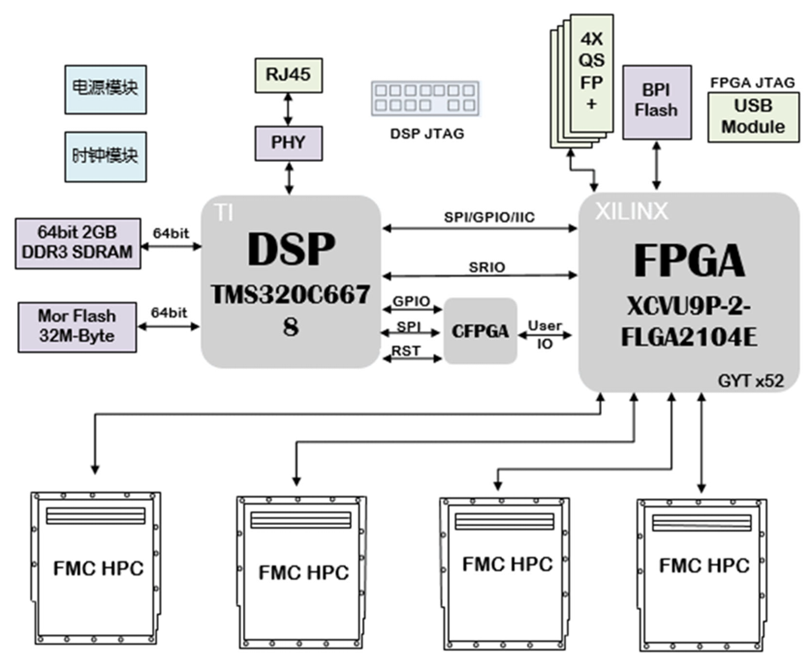

一、板卡概述
二、技術指標
板卡為?定義結構,板卡?? 332mmx260mm;
FPGA 采?XilinxVirtexUltralSCALE+ 系列芯?XCVU9P;
FPGA掛載4組FMCHPC連接器;
板載4 路QSPF+,每路數據速率100Gb/s;
DSP 外掛?組64-bitDDR3 顆粒,總容量1GB,數據速率 1333Mb/s;
DSP 采?EMIF16NorFlash 加載模式,NorFlash 容量32MB;
DSP 外掛?路千兆以太?1000BASE-T;
FPGA 與DSP 之間通過 RapidIOx4 互聯。
三、軟件
CFPGA加載測試代碼;
CFPGA 部分SPI/GPIO 等接?測試代碼;
DSP 部分Flash 加載測試代碼;
DSP部分DDR3接?測試代碼;
DSP??部分測試代碼;
DSP 與FPGA 之間SRIO 測試代碼;
DSP 部分SPI/IIC/GPIO 接?測試代碼;
XCVU9P部分BPI加載測試代碼;
XCVU9P部分QSFP+測試代碼;
XCVU9P部分FMC搭配?卡測試代碼;
四、物理特性:
?作溫度:商業級 0℃~+55℃,?業級-40℃~+85℃;
?作濕度:10%~80%;
五、供電要求:
直流電源供電,整板 ?功耗100W;
供電電壓:12V/10A;
電源紋波:≤10%;
六、應用領域
高速數據采集,無線通信。
