因感應觸摸芯片集成為MCU以后，按鍵的檢測也變得更加靈活，可以采用矩陣掃描或AD采樣，這樣就使得可以識別的按鍵個數越來越多，以前可能需要幾個觸控芯片才能完成，現在一個新的觸控芯片就完全可以滿足要求。

電容式觸摸技術通過檢測人體與觸摸屏之間的電容變化來識別觸摸動作。其基本原理是利用人體作為導體，當手指觸摸屏幕時，會在觸控層和導電層之間形成一個新的電容，改變原有的電容耦合狀態。這種變化被傳感器檢測到，并通過轉換電路進行信號放大和處理，最終解析出觸摸坐標?。

觸摸芯片的工作原理：

?電容感應?：當人體觸摸屏幕時，觸摸物體與觸摸屏表面形成一個電容，觸摸芯片內部的電容感應電路會測量這個電容的變化。

?信號處理?：觸摸芯片感應到觸摸事件后，需要將感應到的電容變化轉化為數字信號，并進行處理。這通常通過模數轉換器（ADC）來完成?。

?濾波和去噪處理?：為了提高信號質量和減少噪聲對觸摸事件的影響，觸摸芯片還會進行一系列的濾波和去噪處理，這一般由觸摸芯片內部的數字信號處理器（DSP）完成?。

?傳輸?：處理完觸摸事件后，觸摸芯片將數字信號傳輸給計算機或其他設備，傳輸方式一般有串行傳輸和并行傳輸兩種，其中串行傳輸是目前主流的傳輸方式?。

電容式觸摸芯片 - GTX301L

工采網代理的韓國綠芯GreenChip電容式觸摸芯片 - GTX301L是一款單通道電容式觸摸芯片；該芯片專為取代傳統按鍵而設計，芯片內部集成高效完善的觸摸檢測算法；內建穩壓電路, 提供穩定的電壓給觸摸感應電路使用, 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求。

由于低功率發動機，各種電池供電的應用程序可以增加產品的使用時間。也基于現有的GreenTouch3TM引擎技術，可靠性可以保證對各種噪音和環境的變化。

觸摸感應芯片通過不停的掃描感應按鈕或者是滑條的輸入，然后運行上層算法來檢測的狀態或者滑條上的坐標位置，并通過I2C或者其他的通信接口把當前的信息發送到主機端，主機根據當前的輸入信息控制顯示或者作出其他的相應。

電容式觸摸芯片內部集成高分辨率觸摸檢測模塊和專用信號處理電路，以保證電容式觸摸芯片對環境變化具有靈敏的自動識別和跟蹤功能。電容式觸摸芯片還必須滿足用戶在復雜應用中對穩定性、靈敏度、功耗、響應速度、防水、帶水操作、抗震動、抗電磁干擾等方面的高體驗要求。為方便用戶在應用中可對觸摸鍵的靈敏度進行自主控制，電容式觸摸芯片還特設置了靈敏度控制位。

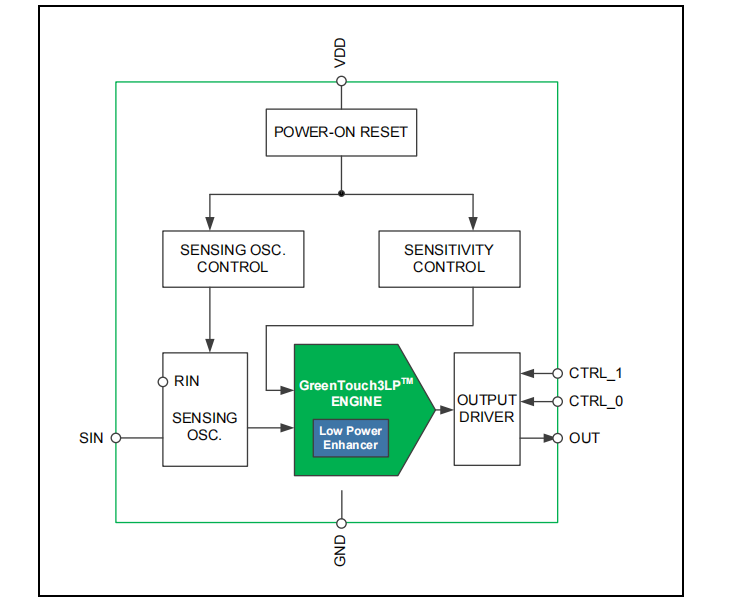

結構圖：

結構圖

電容式觸摸IC - GTX301L的特性：

1）1通道cap，傳感輸入

2）嵌入式GreenTouch3LPTM引擎

3）1:1直接輸出

4）供電電壓范圍寬:1.8V ~ 5.5V

5）包類型SOT23-6L (2.92x1.60x1.10, e=0.95)DFN-6L (2.00x2.00x0.75, e=0.65)

6）通過無鉛認證

7）模擬補償電路；嵌入式數字噪聲濾波器

8）智能靈敏度校準；低功率增強器

9）激活低/高功能；擁有切換功能

電容式觸摸芯片 - GTX301L的應用：

多鑰匙應用-門鎖、遙控器等。

便攜式電子產品—移動電話、MP3、PMP、PDA、導航、數碼相機、攝像機等。

多媒體設備-數碼相框、家庭影院系統等。

韓國GreenChip電容式觸摸芯片具備超強抗干擾、高靈敏性能，在門鎖應用中可以面對戶外的極低、炎熱溫度，還有天氣的變化，而不受影響。在智能汽車普及的現在，家里具備充電樁的，還能抵抗住特斯拉線圈產生的電磁輻射，符合國家強電測試標注，能過高壓測試，能過注入電流測試，效果十分明顯。更多觸摸芯片技術應用，請登錄工采網進行咨詢。
