在電子電路的復雜世界里，各種電路模塊設備需要相互通信才能協同工作 ，I2C接口就像是電路模塊設備間的溝通橋梁，今天就帶大家深入了解它。

一、從實物案例說起

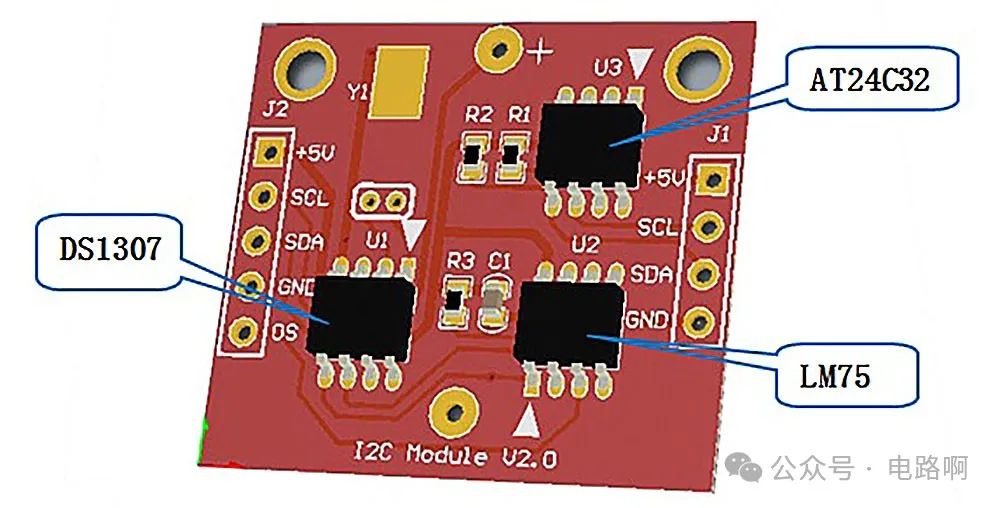

下圖為我做的一個I2C模塊。

小小的PCB上放了三個芯片。 分別是RTC時鐘芯片DS1307、存儲芯片AT24C32、溫度傳感器芯片LM75。

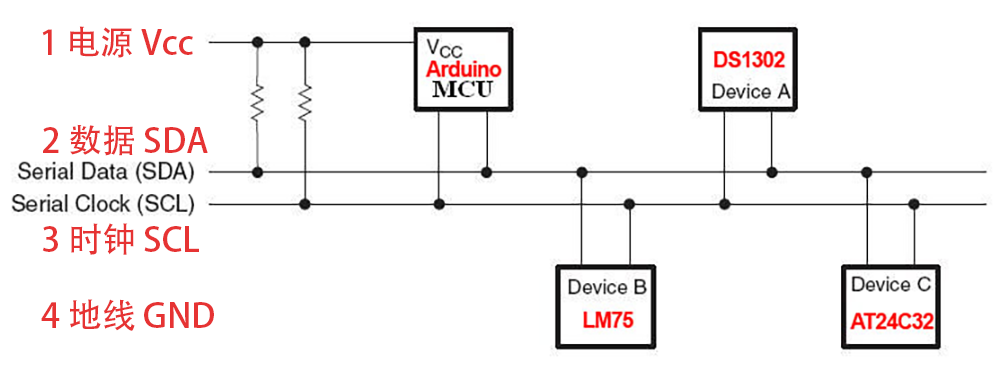

這三個芯片都是用的I2C接口，3個芯片是“并聯”在I2C接口上。

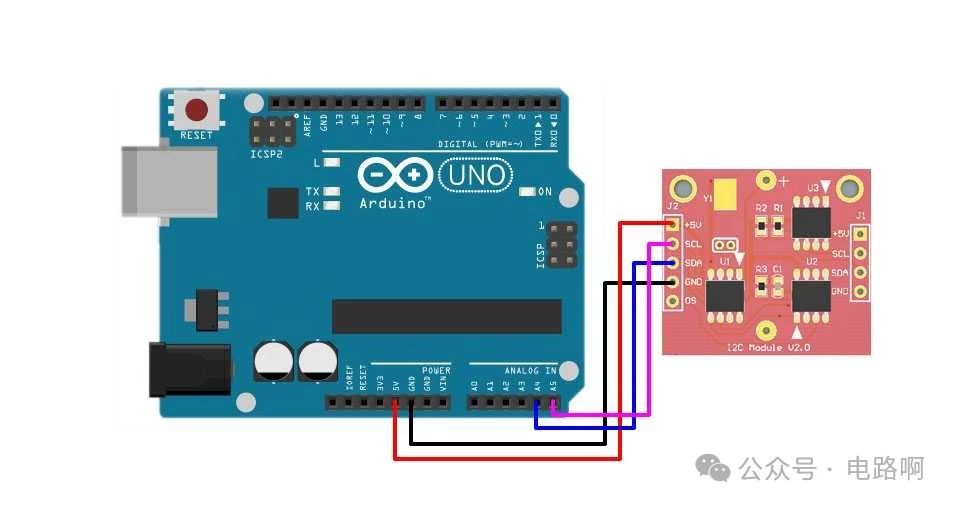

這樣通過兩條線（不算電源Vcc與 地線GND）就可以實現主控芯片MCU跟這3個芯片的通信。

二、I2C接口是什么

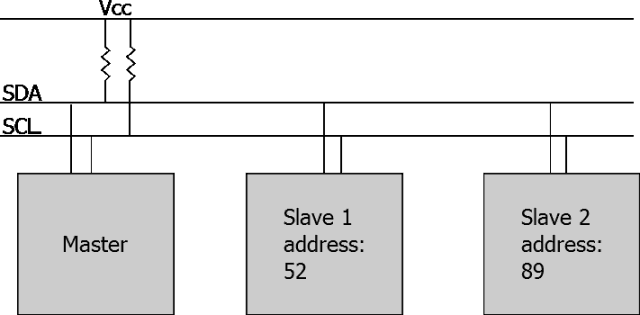

I2C（Inter - Integrated Circuit），由飛利浦公司開發，是一種簡單、雙向二線制同步串行總線，只需要兩條線——串行數據線（SDA）和串行時鐘線（SCL），就能在連接的設備之間傳輸數據。這就好比兩個人交流，SDA負責傳遞話語內容，SCL把控說話的節奏，一唱一和，有條不紊。

三、I2C如何工作

1、尋址與握手：每個連接到I2C總線上的設備都有唯一地址。當主機要與從機通信時，先通過SCL發出時鐘信號，在SDA上發送從機地址，從機識別到自己的地址后，通過拉低SDA回應，完成握手，就像你在人群中喊朋友名字，朋友回應你一樣。

2、數據傳輸：以字節為單位，主機和從機在SCL的同步下，一位一位通過SDA傳輸數據。傳輸時，高位在前低位在后，就像快遞按順序逐個派送包裹。

四、獨特優勢

1、硬件簡單：只需兩根線，大大減少了電路板布線復雜度和引腳數量，降低成本，就像用最少的材料搭建高效通道。

2、多設備連接：一條I2C總線可掛接多個設備，輕松實現設備間互聯互通，如同一條街道連接眾多住戶。

3、同步傳輸：SCL時鐘信號保證數據準確傳輸，避免數據丟失或混亂，像精準時鐘指揮樂隊演奏。

五、常見應用場景

1、傳感器數據采集：在溫濕度傳感器、加速度計等設備中，I2C接口將感知的數據高效傳輸給主控芯片，方便實時監測環境變化。

2、EEPROM存儲讀寫：用于存儲設備配置信息等，通過I2C接口可快速讀寫，保障設備正常運行。

六、總結

I2C接口雖小，卻在電子電路中發揮著關鍵作用，為各種設備的協同工作奠定基礎。

隨著技術發展，它將在更多領域發光發熱，持續推動電子世界進步。
