概述
ADuCM4050微控制器單元(MCU)是一款集成電源管理的超低功耗集成式微控制器系統，可用于處理、控制和連接。MCU系統基于Arm? Cortex?-M4F處理器。MCU還由數字外設、嵌入式靜態隨機存取存儲器(SRAM)和嵌入式閃存、一個提供時鐘、復位和電源管理功能的模擬子系統以及模數轉換器(ADC)子系統組成。

本數據手冊描述ADuCM4050 MCU的ARM Cortex-M4F內核和存儲器架構。但不提供ARM處理器的詳細編程信息。
數據表：*附件：ADuCM4050集成電源管理的超低功耗ARM Cortex-M4F MCU技術手冊.pdf

該系統特性如下：

• 高達52 MHz的ARM Cortex-M4F處理器
• 集成糾錯碼(ECC)的512 KB嵌入式閃存
• 可選4 KB緩存（以降低有功功率）
• 128 KB系統SRAM，帶奇偶校驗
• 電源管理單元(PMU)
• 多層高級微控制器總線結構(AMBA)總線矩陣
• 中央直接存儲器訪問(DMA)控制器
• 蜂鳴器接口
• 加密硬件支持安全散列算法(SHA)-256的高級加密標準(AES)-128和AES-256以及以下模式：電子密碼本(ECB)、密碼塊鏈接(CBC)、計數器(CTR)、密碼塊鏈接-消息認證代碼(CCM/CCM*)模式
• 帶密鑰包裝/解包的保護密鑰存儲
• 帶密鑰解包的鍵控散列消息認證代碼(HMAC)。
• 串行端口(SPORT)、串行外設接口(SPI)、I2C和通用異步接收器/發射器(UART)外設接口。
• 實時時鐘(RTC)
• 通用和看門狗定時器
• 可編程通用輸入/輸出(GPIO)引腳
• 內置可編程發生器多項式的硬件循環冗余校驗(CRC)計算器
• 上電復位(POR)和電源監控器(PSM)
• 12位逐次逼近型寄存器(SAR) ADC
• 用于驅動RGB LED的RGB定時器
• 真正的隨機數發生器(TRNG)

為支持低動態和休眠功耗管理，ADuCM4050 MCU提供一系列電源模式和功能，例如動態和軟件控制的時鐘門控與電源門控。

關于ADuCM4050 MCU的詳細信息，請參閱集成電源管理的ADuCM4050超低功耗ARM Cortex-M4F MCU硬件參考。

產品聚焦

• 業界領先的超低功耗。
  1. 穩定的工作性能。
  2. 在深度休眠模式下實現全電壓監控。
  3. ECC閃存支持。
  4. SRAM存儲器提供奇偶校驗錯誤檢測。
  5. 前沿安全。
  6. 快速加密對客戶算法提供讀取保護。
  7. 寫入保護可防止未經授權的代碼對器件進行重新編程。
• 通過中斷實現32 kHz LFXTAL的故障檢測。
• SensorStrobe?，用于對外部傳感器進行精確的時間同步采樣。
  1. 在休眠模式下工作，大大降低了系統解決方案中的電流。例如，使用ADXL363加速度計時，功耗降低10倍。
  2. 設置之后無需軟件干預。
  3. 軟件執行，因此無脈沖漂移。

應用

• 物聯網
• 智能農業、智能樓宇、智能計量、智慧城市、智能機器和傳感器網絡
• 可穿戴設備
• 健身和臨床
• 機器學習和神經網絡

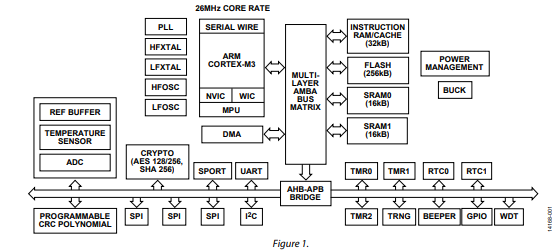

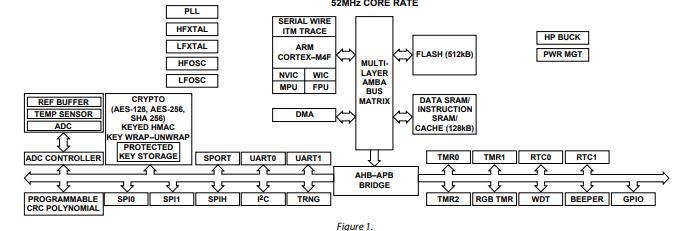

框圖

時序規格

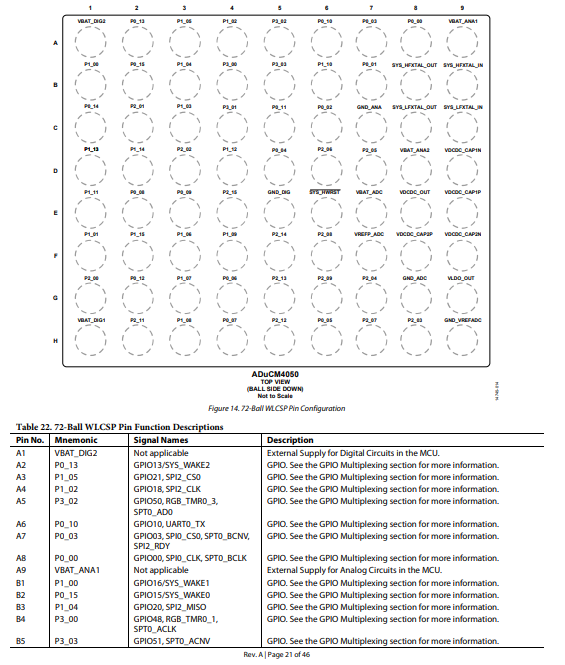

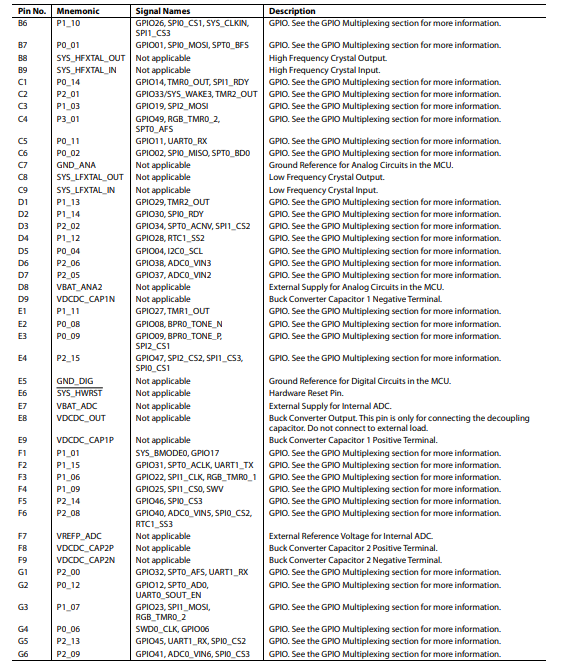

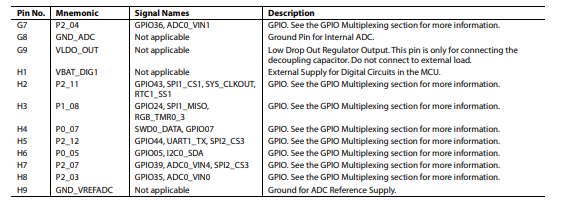

引腳配置描述

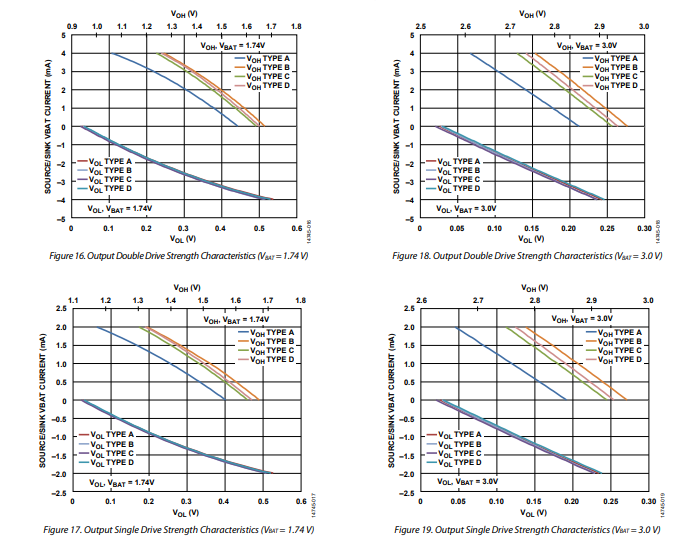

典型性能特征
