在一座大型灌區中部署有多個泵站、閘站、測控站等設施，里面包括水泵、閥門、閘門、PLC、流量計、水位計等設備。這些設備主要通過ModbusRTU協議進行通信，數據通過串口傳輸，但在接入智慧灌區管理平臺遇到困擾。

1、串口通信的距離有限，設備分布范圍變廣，依賴有限傳輸?shù)姆绞匠杀靖摺⒅芷陂L，也不利于管理維護。

2、監控中心的云端智慧灌區管理平臺基于MQTT協議通信，Modbus設備無法直接與MQTT平臺進行通信。

3、不同品牌和型號的灌區設備存在數量多、管理難特點，出現故障無從得知，難以及時維護，影響灌區效益。

解決方案

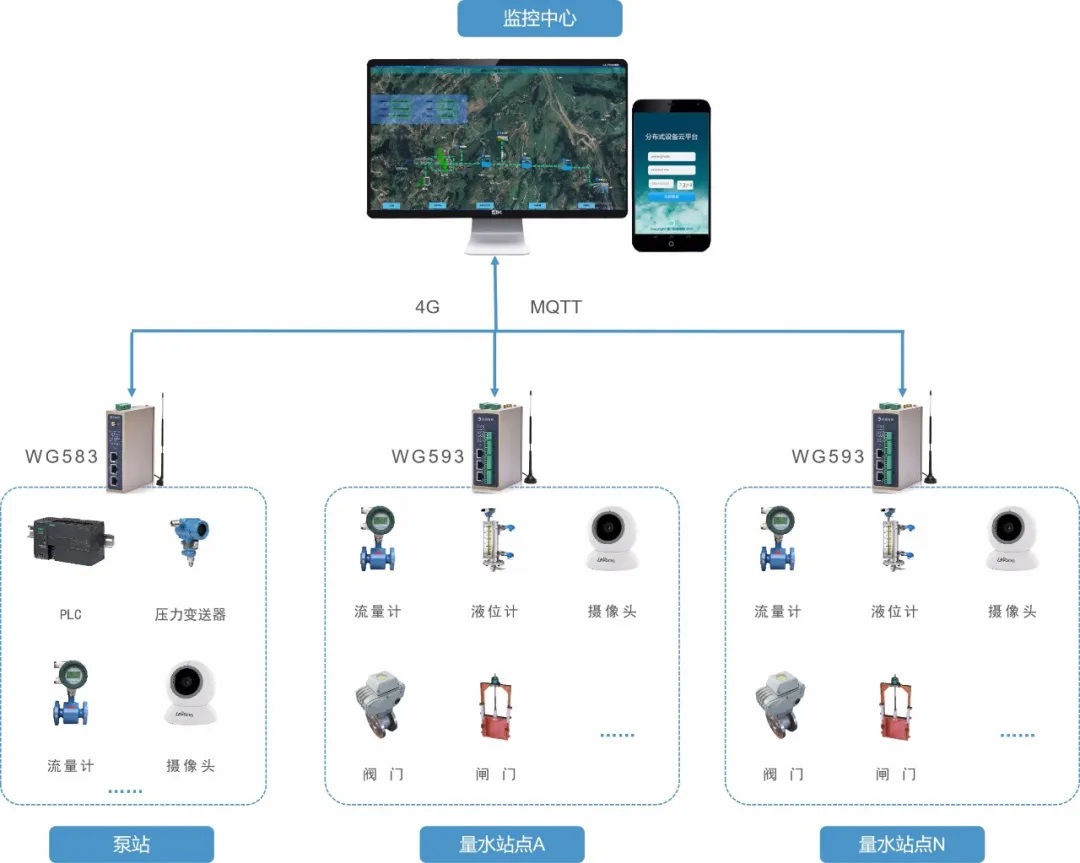

通過在每個泵站、閘站、測控站安裝物通博聯串口轉網口（Modbus轉MQTT）網關，將該區域內的設備（PLC、傳感器、儀器儀表等）連接到網關上。網關負責解析Modbus協議，將設備的數據轉換為MQTT協議格式，并通過5G/4G將數據上傳到云端平臺。同時，網關也可以接收來自云端平臺的MQTT指令，將其轉換為Modbus指令發送給相應的灌溉設備，實現遠程控制，如水泵啟停、閥門開關等。

實現功能

1、數據采集與上傳：網關定時采集灌溉設備的運行數據（如水泵的電流、電壓，閥門的開關狀態，土壤濕度傳感器的讀數等），并將其轉換為 MQTT 消息上傳到云端平臺。

2、遠程控制：管理人員可以通過云端平臺發送控制指令，網關將指令轉換為 Modbus 指令發送給相應的灌溉設備，實現對水泵和閥門的遠程開關控制。

3、數據可視化：云端平臺將接收到的數據進行處理和分析，并以直觀的圖表和報表形式展示給管理人員，方便他們了解灌溉設備的運行情況和土壤濕度變化趨勢。

4、故障報警：當監測到設備出現故障或停機時，網關會及時將報警信息通過微信、短信、郵件等方式發送到云端平臺，實現集中展示與全面管理。
