TPS25946xx 系列電子保險絲是一款采用小型封裝的高度集成電路保護和電源管理解決方案。這些器件使用極少的外部元件即可提供多種保護模式，并且能夠可靠地抵御過載、短路、電壓浪涌和過大的浪涌電流。該器件集成了背靠背 FET，可在 ON 狀態下允許雙向電流流動，同時在 OFF 狀態下阻止雙向電流流動，因此非常適合 USB OTG （On-The-Go） 應用。
*附件：tps25946.pdf

輸出轉換速率和浪涌電流可使用單個外部電容器進行調節。如果輸入超過可調過壓閾值，則通過切斷輸出來保護負載免受輸入過壓情況的影響。這些器件通過主動限制電流來響應輸出過載。輸出電流限制閾值以及瞬態過流消隱定時器可由用戶調節。電流限制控制引腳還用作模擬負載電流監視器。

這些器件采用 2 mm × 2 mm 10 引腳 HotRod QFN 封裝，可提高熱性能并減少系統占用空間。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 寬工作輸入電壓范圍：2.7 V 至 23 V
  • 28V 絕對最大值
• 具有低導通電阻的集成背靠背 FET：R 上 = 28.3 mΩ（典型值）
  • ON 狀態下的雙向電流
  • OFF 狀態下的反向電流阻斷
• 快速過壓保護
  • 可調過壓鎖定 （OVLO），響應時間為 1.2μs（典型值）
• 具有負載電流監控輸出 （ILM） 的正向過流保護
  • 有源電流限制響應
  • 可調閾值 （I 林 ）：0.5 A 至 6 A
    • I 的準確率為 ±10% 林 > 1 安培
  • 可調瞬態消隱定時器 （ITIMER），允許高達 2 × I 的峰值電流林
  • 輸出負載電流監控精度：±6% （I 外 ≥ 1 A）
• OUT 引腳短路保護的快速跳閘響應
  • 500ns（典型值）響應時間
  • 可調 （2 × I 林 ） 和固定閾值
• 具有高電平有效使能輸入，具有可調欠壓鎖定閾值 （UVLO）
• 可調輸出轉換速率控制 （dVdt）
• 過熱保護
• 數字指示選項：
  • 具有可調閾值 （PGTH） 的電源正常指示 （PG），或
  • 電源正常 （SPLYGD） 和故障 （FLT） 指示
• UL 2367 認證
  • 文件編號E339631
  • R ILM ≥ 549 Ω
• IEC 62368-1 CB 認證
• 小尺寸：QFN 2 mm × 2 mm，間距 0.45 mm

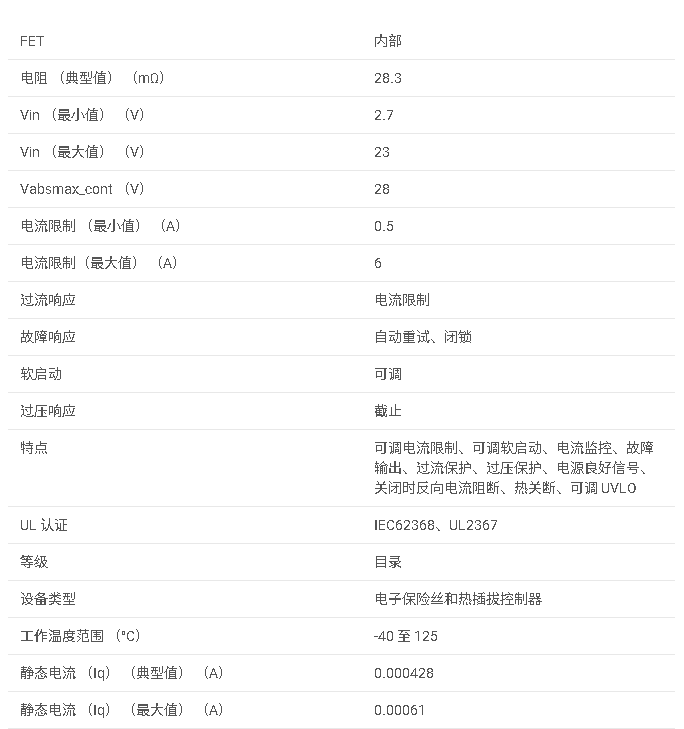

參數

方框圖

1. 概述

TPS25946xx系列是一款高度集成的eFuse電路保護和電源管理解決方案，適用于USB On-The-Go (OTG)、智能手機、平板電腦、數碼相機、銷售終端和無線充電器等應用。該系列器件提供多種保護模式，包括過載、短路、電壓浪涌和過大涌入電流保護，并具有小封裝、低內阻和雙向電流支持等特點。

2. 主要特性

• ?寬輸入電壓范圍?：2.7 V至23 V，絕對最大值為28 V。
• ?低內阻?：集成背對背FETs，典型內阻為28.3 mΩ。
• ?雙向電流支持?：導通狀態下支持雙向電流流動，關斷狀態下阻斷反向電流。
• ?快速過壓保護?：可調過壓鎖定（OVLO），典型響應時間為1.2 μs。
• ?過流保護?：正向過流保護，具有負載電流監測輸出（ILM），可調過流閾值范圍為0.5 A至6 A。
• ?短路保護?：快速跳閘響應，典型響應時間為500 ns。
• ?熱保護?：具有過溫保護功能。
• ?指示選項?：功率正常指示（PG）或供電正常（SPLYGD）和故障（FLT）指示。
• ?安全認證?：UL 2367認證，IEC 62368-1 CB認證。
• ?小封裝?：QFN 2 mm × 2 mm，0.45 mm間距。

3. 功能描述

• ?過壓保護?：通過OVLO引腳調整過壓閾值，當輸入電壓超過閾值時，切斷輸出。
• ?過流保護?：通過ILM引腳調整過流閾值，當負載電流超過閾值時，限制電流。
• ?短路保護?：在輸出引腳發生短路時，快速切斷輸出，防止損壞。
• ?雙向電流控制?：集成背對背FETs，允許電流雙向流動，并在關斷狀態下阻斷反向電流。
• ?軟啟動功能?：通過dVdt引腳調整輸出上升斜率，限制啟動時的涌入電流。
• ?熱關斷?：當結溫超過安全范圍時，自動切斷輸出，保護器件。
• ?指示功能?：提供PG或SPLYGD和FLT引腳，用于指示電源狀態和故障情況。

4. 應用

• ?USB OTG?：用于智能手機和平板電腦的USB端口，支持充電和數據傳輸。
• ?智能手機和平板電腦?：保護電源軌免受過載、短路和電壓浪涌的損害。
• ?數碼相機和銷售終端?：提供可靠的電源管理和電路保護。
• ?無線充電器?：保護無線充電系統免受電流和電壓異常的影響。

5. 封裝與尺寸

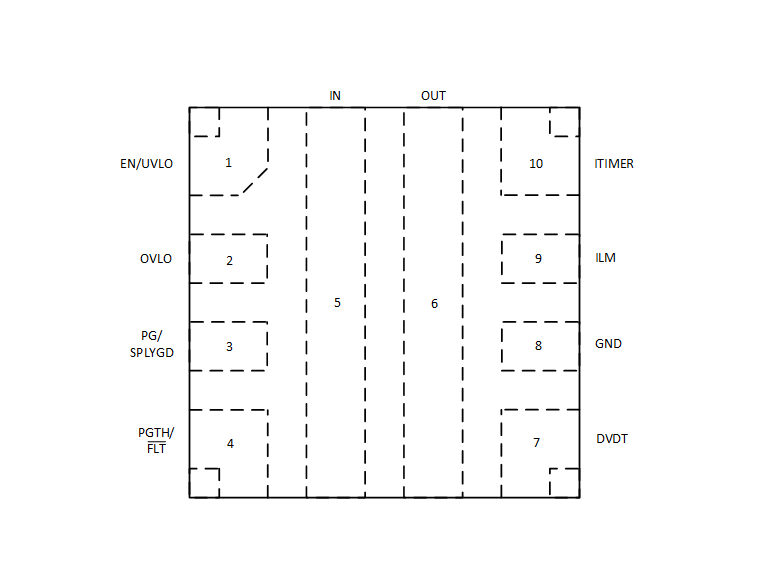

• ?封裝類型?：QFN 2 mm × 2 mm，10引腳。
• ?封裝尺寸?：2 mm × 2 mm，引腳間距為0.45 mm。

6. 電氣特性

• ?最大連續開關電流?：5.5 A。
• ?過流閾值范圍?：0.5 A至6 A，可調。
• ?過壓閾值?：可調，通過OVLO引腳設置。
• ?軟啟動時間?：通過dVdt引腳調整輸出上升斜率。
• ?熱關斷閾值?：154°C，具有10°C的遲滯。

7. 布局與熱管理

• ?布局指南?：建議將輸入和輸出電容靠近器件放置，以最小化寄生電感。
• ?熱管理?：使用散熱墊和熱過孔將熱量傳導到PCB上，確保器件在允許的溫度范圍內工作。

8. 文檔支持

• 提供了詳細的數據手冊，包括電氣特性、應用信息、布局指南等。
• 用戶可以訂閱文檔更新通知，以獲取最新產品信息。

通過以上總結，用戶可以全面了解TPS25946xx系列eFuse的主要特性、功能、應用、封裝選項、電氣特性、布局與熱管理以及文檔支持。
