立體聲數模轉換芯片的工作原理?主要包括以下幾個步驟：

?數字信號處理?：數字音頻信號通過串行接口輸入到芯片內部。內插濾波器對輸入信號進行上采樣和插值處理，以消除信號中的混疊效應?。

?Δ-Σ調制?：多位Δ-Σ調制器將處理后的數字信號轉換為模擬信號。這一過程通過噪聲整形技術實現，能夠有效消除由于電容失配而導致的失真?。

?濾波處理?：輸出模擬濾波器對模擬信號進行平滑處理，以去除高頻噪聲和雜散信號，最終輸出高質量的模擬音頻信號?。

立體聲數模轉換芯片-MS4344

工采網代理的音頻芯片 - MS4344是一款立體聲數模轉換芯片，內含插值濾波器、multi bit數模轉換器、輸出模擬濾波器。MS4344支持大部分的音頻數據格式。MS4344基于一個帶線性模擬低通濾波器的四階 multi-bitΔ-Σ調制器，而且本芯片可以通過檢測信號頻率和主時鐘頻率，在2KHz和200KHz之間自動調節采樣率。MS4344可以工作在3.3V和5V下。這些特性使它成為DVD播放解碼器、數字通信設備等無線設備的理想選擇。MS4344采用MSOP10封裝?？?a href="http://m.xsypw.cn/tags/pi/" target="_blank">Pin to Pin兼容替代CS4344。

當系統初始上電后就進入power-down狀態，此時插值濾波器和ΔΣ調制器復位，內部參考電壓、數模轉換器、開關電容濾波器、低通濾波器被關閉，直到系統檢測到MCLK和LRCK時鐘。一旦MCLK和LRCK被檢測到，系統就開始計算MCLK和LRCK的比值，然后給內部參考電壓上電，最后才給數模轉換器、開關電容濾波器上電，同時輸出端輸出靜態電壓VQ。

MS4344接受標準的音頻采樣頻率，包括在QSM模式下的48、44.1、32kHz，在DSM模式下的96、88.2、64kHz，在SSM模式下的192、176.4、128kHz。音頻數據通過串行輸入數據端輸入（SDIN）。左/右通道時鐘（LRCK）決定當前輸入數據的通道。串行時鐘是音頻數據進入輸入數據緩存的時鐘。主時鐘MCLK/LRCK的比值必須是整數。LRCK的頻率等于每個通道輸入數據的頻率Fs。MCLK與LRCK的比值和速度模式是在初始化時通過計算在一個LRCK周期內MCLK的周期數以及MCLK的值來決定的。內置的除法器會產生合適的時鐘。

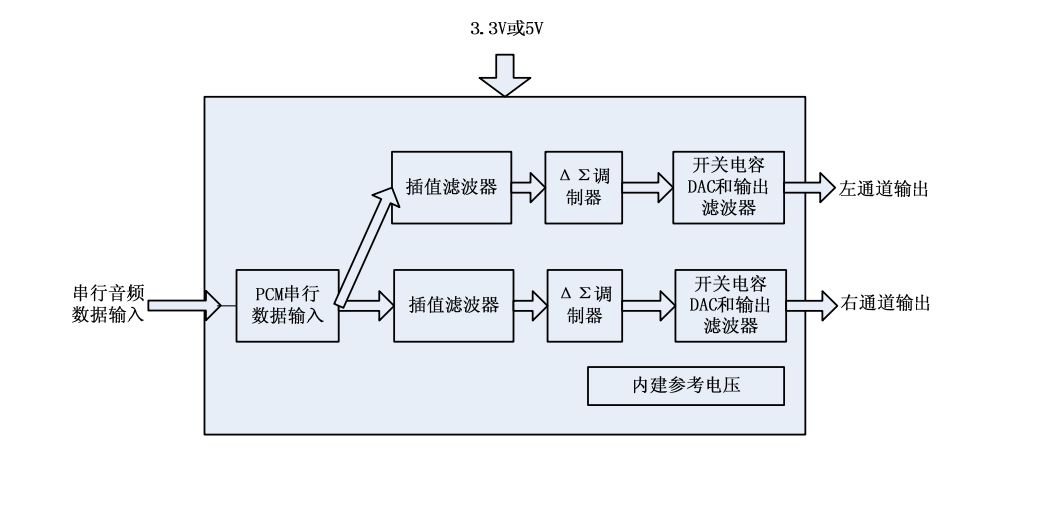

內部框圖:

內部框圖

DAC芯片- MS4344的特性：

Muti-bitΔΣ調制器

24bit D/A轉換器

自動檢測大到192KHz的信號頻率

105dB動態范圍

-90dB總諧波失真+信噪比

低時鐘抖動敏感度

3.3V或5V工作電壓

線性濾波輸出

片上數字去加重

封裝形式：MSOP10

應用：

數字通訊設備
汽車音響系統
DVD 音頻系統
