OPA2188 運算放大器采用 TI 專有的自動歸零技術，可在時間和溫度范圍內提供低偏移電壓（25μV，最大值）以及近似為零的漂移。這些微型的、高精度、低靜態電流放大器提供高輸入阻抗和擺幅為電源軌 15mV 之內的軌到軌輸出。輸入共模范圍包括負電源軌。單電源或雙電源可在 4V 至 36V（±2V 至 ±18V）范圍內使用。

數據手冊：*附件：OPA2188 低噪聲、軌到軌輸出、36V零溫漂運算放大器技術手冊.pdf

OPA2188 器件采用微型小外形尺寸 (MSOP)-8 和小外形尺寸 (SO)-8 封裝。此器件的額定工作溫度范圍為 ―40°C 至 +105°C。

特性
? 低偏移電壓：25μV（最大）
? 零漂移：0.03μV/°C
? 低噪聲：8.8 nV/√Hz
0.1Hz 至 10Hz 噪聲：0.25μVPP
? 出色的直流精度：
電源抑制比 (PSRR)：142dB
共模抑制比 (CMRR)：146dB
開環路增益：136dB
? 增益帶寬：2MHz
? 靜態電流：475μA（最大值）
? 寬電源電壓：±2V 至 ±18V
? 軌到軌輸出：輸入包括負電源軌
? 已過濾射頻干擾 (RFI) 的輸入
? 微型尺寸封裝

引腳功能和配置

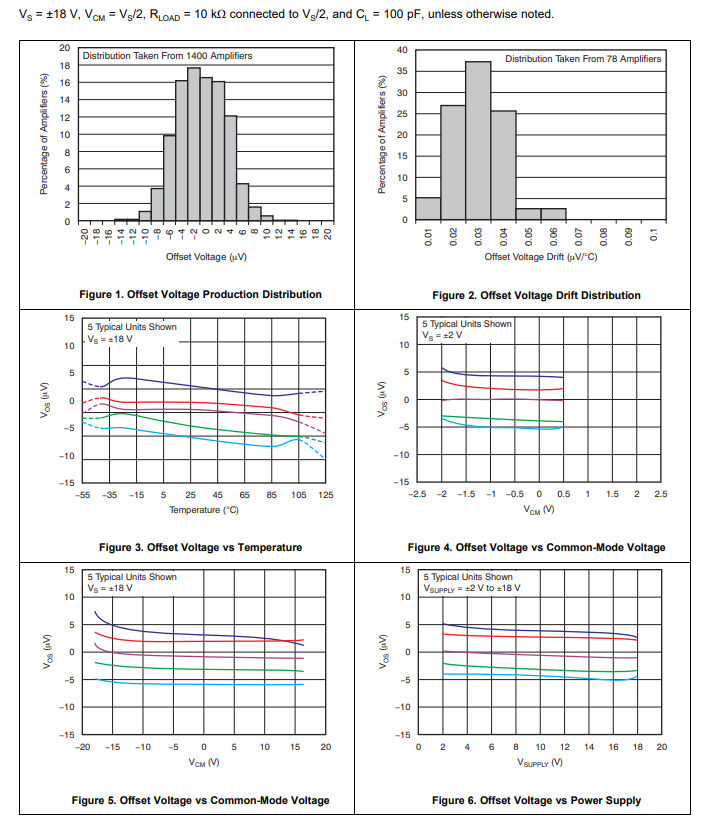

典型特性

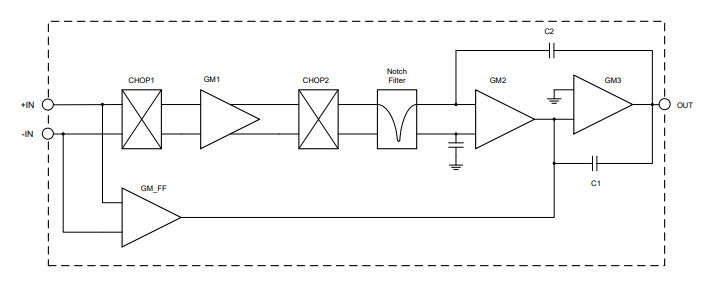

功能方框圖

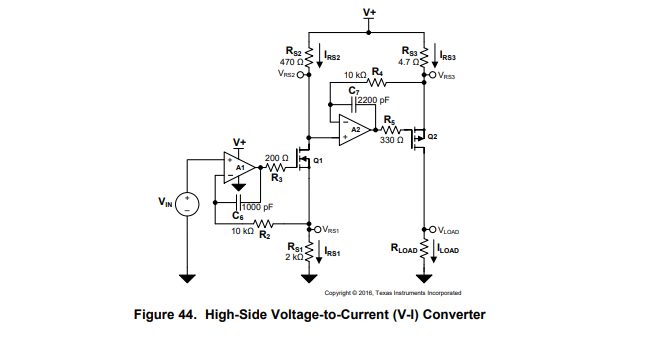

典型應用

應用范圍
? 橋式放大器
? 應力計
? 測試設備
? 傳感器 應用
? 溫度測量
? 電子稱
? 醫療儀表
? 電阻式溫度檢測器
? 精密有源濾波器
