概述
ADN8831是一款單芯片TEC控制器。它集成了兩個零漂移、軌到軌比較器和一個PWM驅動器。獨特的PWM驅動器采用模擬驅動器工作，在H橋模式下控制外部選擇的MOSFET。通過檢測來自TEC的溫度檢測器反饋，ADN8831可以驅動TEC以建立連接至TEC模塊的激光二極管或無源組件的可編程溫度。

ADN8831支持NTC熱敏電阻或正溫度系數(PTC) RTD。目標溫度設置為由基準電壓源驅動的DAC或外部電阻分壓器的模擬電壓輸入。

比例-積分-微分(PID)補償網絡有助于快速、準確地穩定ADN8831熱控制環路?？烧{PID補償網絡示例參見AN-695應用筆記“使用ADN8831 TEC控制器評估板”。在冷卻和加熱模式下，ADN8831提供2.5 V（典型值）基準電壓，適用于熱敏電阻溫度檢測或TEC電壓/電流測量和限制。
數據表：*附件：ADN8831高效率TEC控制器解決方案.pdf

應用

• 熱電冷卻器(TEC)溫度控制
• DWDM光收發器模塊
• 光纖放大器
• 光纖網絡系統
• 需要TEC溫度控制的儀器儀表

特性

• 集成兩個零偏移、軌到軌、斬波放大器
• TEC電壓和電流工作監控
• 可編程TEC最大電壓和電流
• 可編程TEC電流加熱和冷卻限值
• 可配置PWM開關頻率：高達1 MHz
• 電源效率：> 90%
• 溫度鎖定指示
• 可選內部或外部時鐘源
• 針對多個壓降操作的時鐘相位調整功能
• 支持負溫度系數(NTC)熱敏電阻或正溫度系數(PTC)電阻溫度檢測器(RTD)
• 5 V（典型值）和可選3 V電源
• 提供待機和關斷模式
• 可調軟啟動特性
• 5 mm × 5 mm 32引腳LFCSP封裝

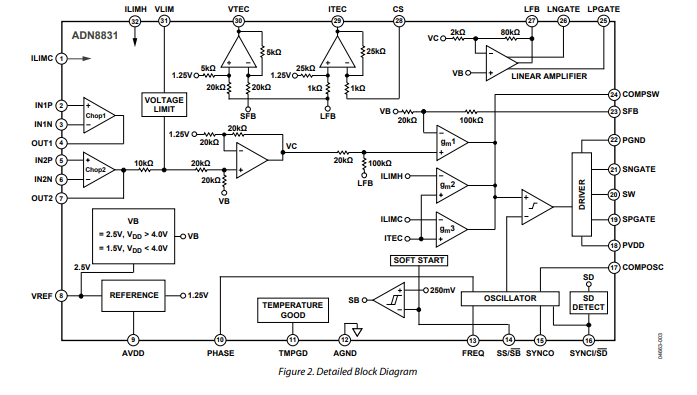

框圖

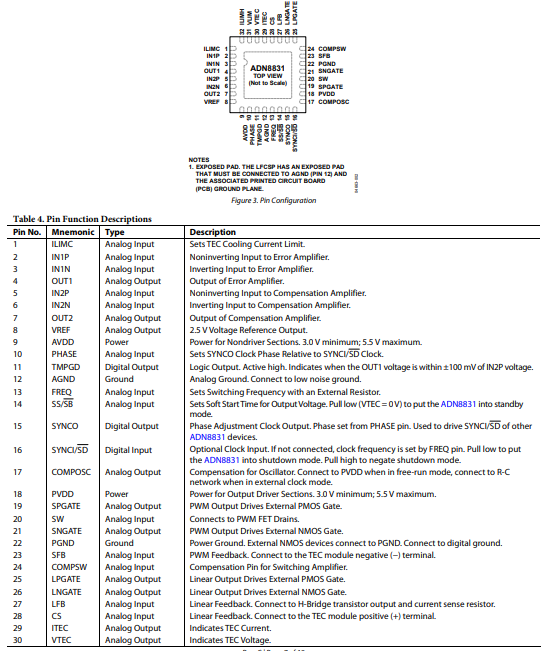

引腳配置描述

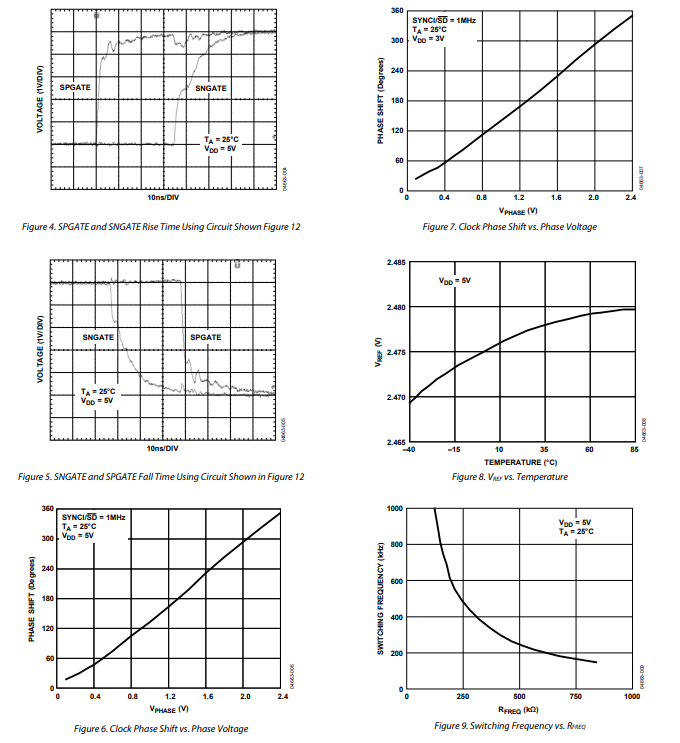

典型性能特征

工作原理

ADN8831是一款單芯片TEC（熱電致冷器）控制器，用于設定和穩定TEC的溫度。施加到ADN8831輸入端的電壓對應目標TEC的溫度設定點（TEMPESET）。通過控制外部FET H橋，施加適當的電流來將熱量從連接TEC的物體帶走或輸入熱量。

目標物體的溫度由連接到TEC的熱傳感器測量，感測到的溫度（電壓）反饋到ADN8831，以完成TEC的閉合熱控制回路。為實現最佳穩定性，需將熱傳感器緊密耦合到TEC。在大多數激光二極管模塊中，TEC和負溫度系數（NTC）熱敏電阻集成在同一封裝內，用于調節激光二極管溫度。

ADN8831集成了兩個自校正、自動調零放大器（Chop1和Chop2）。Chop1放大器通常接收熱傳感器輸入，并將其轉換為電壓輸出。OUT1（引腳4）的電壓與目標物體溫度成正比。該OUT1（引腳4）電壓反饋到補償放大器（Chop2），并與溫度設定點電壓進行比較，產生與電壓差成正比的誤差電壓。

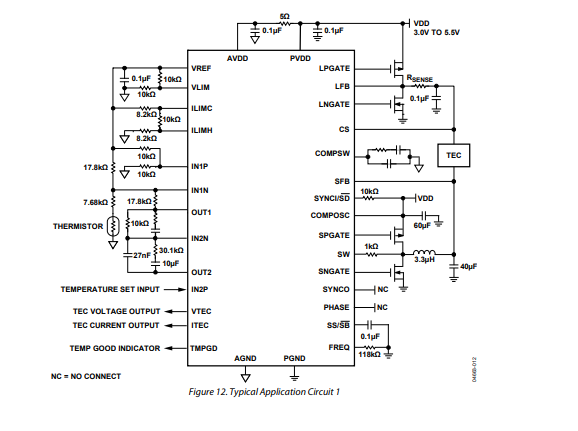

使用圖12所示的PID補償放大器（CHOP2）網絡調整PID網絡，可優化TEC控制回路的階躍響應。在實現最短穩定時間和最大電流過沖振鈴之間需要進行權衡。有關如何調整PID補償放大器（CHOP2）網絡的詳細信息在相關部分中介紹。

TEC采用H橋配置進行差分驅動。ADN8831驅動外部MOSFET晶體管為TEC提供電流。為進一步提高系統的功率效率，H橋的一側使用脈寬調制（PWM）驅動器，僅需一個電感和一個電容即可濾除開關頻率。H橋的另一側使用線性輸出，無需額外電路。這種獨特的配置使ADN8831的效率超過90%。對于大多數應用，使用1.47 μH電感、22 μF電容和1 MHz的開關頻率，可使TEC兩端的最壞情況下輸出電壓紋波保持在0.5%以下。

通過VLIM（引腳31）和ILIMC（引腳1）/ILIMH（引腳32）引腳設置流過TEC的最大電壓和電流。更多詳細信息請參見“最大TEC電壓限制”部分和“最大TEC電流限制”部分。
