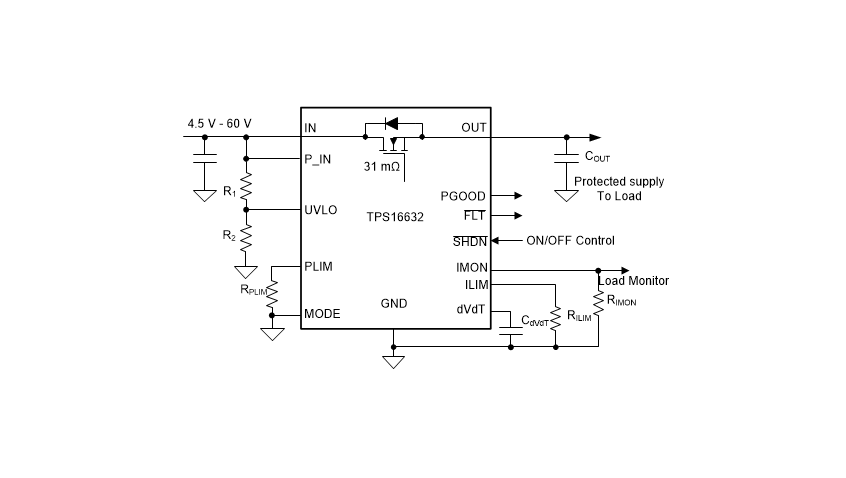

TPS1663x 是一款易于使用的 60V、6A 正電子保險絲，具有 31mΩ 集成 FET。提供對負載、電源和 eFuse 本身的保護以及可調功能，例如精確的過流保護、快速短路保護、輸出轉換速率控制、過壓保護和欠壓鎖定。TPS16332 器件集成了可調輸出功率限制（PLIM）功能，可簡化并符合 IEC61010-1 和 UL1310 等標準。該器件還具有可調節的過流功能。PGOOD 可用于啟用和禁用下游 DC/DC 轉換器的控制。
*附件：tps1663.pdf

關斷引腳提供外部控制，用于啟用和禁用內部 FET，以及將器件置于低電流關斷模式。對于系統狀態監控和下游負載控制，該器件提供故障和精確的電流監控輸出。MODE 引腳允許在兩個限流故障響應（閉鎖和自動重試）之間靈活地配置器件。

這些器件采用 4mm × 4mm 24 引腳 VQFN 封裝，額定溫度范圍為 –40°C 至 +125°C。

特性

4.5V 至 60V 工作電壓，絕對最大值 67V
集成 60V、31mΩ 電阻上熱插拔 FET
0.6A 至 6A 可調電流限制（±7%）
低靜態電流，關斷時為 21 μA
可調輸出功率限制（僅限 TPS16632）（±6%）
可調 UVLO 和 OVP 截止精度為 ±2%
- 固定 39V 最大過壓鉗位（僅限 TPS16632）
用于浪涌電流限制的可調輸出轉換速率控制
- 在器件上電期間通過熱調節為大型和未知的電容負載充電
電源良好輸出（PGOOD）
在自動重試和閉鎖（MODE）之間選擇過流故障響應選項
模擬電流監視器（IMON）輸出（±6%）
UL 2367 認證
- 文件編號E169910
- RILIM ≥ 3 kΩ
IEC 62368-1 認證
功能安全
- 提供有助于功能安全系統設計的文檔
采用易于使用的 24 引腳 VQFN 封裝

參數

方框圖

1. 產品概述

?名稱?：TPS1663x
?類型?：60V、6A eFuse，具有可調輸出功率限制功能
?應用?：工廠自動化、電機驅動、電子電路斷路器、電信無線電、工業打印機等
?特點?：集成60V、31mΩ RON熱插拔FET，可調電流限制，低靜態電流，可調輸出功率限制，精確過壓和欠壓保護，熱保護等

2. 主要特性

?工作電壓?：4.5V至60V，絕對最大值為67V
?熱插拔FET?：集成60V、31mΩ RON
?電流限制?：0.6A至6A可調，精度±7%
?靜態電流?：21μA（關斷狀態下）
?輸出功率限制?：TPS16632型號具有可調輸出功率限制功能，精度±6%
?過壓和欠壓保護?：可調過壓和欠壓切斷，精度±2%
?熱保護?：具備過熱保護和自動重試功能

3. 功能描述

? 過壓保護（OVP） ?：TPS16630具有可調過壓切斷功能，TPS16632具有固定39V最大過壓鉗位功能
? 欠壓鎖存（UVLO） ?：可調欠壓鎖存功能，防止低電壓啟動
?過載和短路保護?：通過電流限制和快速短路保護電路防止過載和短路
? 輸出功率限制（PLIM） ?：TPS16632具有可調輸出功率限制功能，有助于符合IEC61010-1和UL1310等標準
? 輸出斜率控制（dVdt） ?：通過dVdt引腳連接電容控制輸出上升斜率，限制浪涌電流
?故障響應?：可選擇自動重試或鎖存關閉故障響應模式
?電流監測?：提供精確的電流監測輸出（IMON），可用于系統健康監測

4. 電氣特性

? 導通電阻（RON） ?：0.6A至6A時，典型值為30.4mΩ（25°C下）
? 過壓鉗位電壓（OVC） ?：TPS16632型號固定為35.7V至39V
?欠壓鎖存閾值?：上升閾值1.176V至1.224V，下降閾值1.09V至1.15V
?電流監測增益?：IMON輸出與負載電流成正比，增益為25.66μA/A至30.14μA/A（0.6A至2A），26.22μA/A至29.58μA/A（2A至6A）
