LMV76x 器件是面向需要低噪聲和低輸入失調電壓的 應用 的精密比較器。LMV761 單通道版本具有關斷引腳，該引腳可用于禁用器件并降低電源電流。LMV761 采用節省空間的 6 引腳 SOT-23 或 8 引腳 SOIC 封裝。LMV762 雙通道版本采用 8 引腳 SOIC 或 VSSOP 封裝。LMV762Q-Q1 采用 VSSOP 和 SOIC 封裝。

數據手冊：*附件：LMV762Q-Q1 具有推挽式輸出的低壓、精密比較器技術手冊.pdf

這些器件具有 CMOS 輸入和推挽式輸出級。推挽式輸出級消除了對外部上拉電阻器的需求。

LMV76x 旨在滿足便攜式和電池供電類電子設備在小尺寸、低功耗和高性能方面的需求。

輸入失調電壓在室溫下的典型值為 200μV，在工作溫度范圍內的極限值為 1mV。

特性
? VS = 5V，TA = 25°C（典型值，除非另有說明）
? 輸入失調電壓為 0.2mV
? 輸入失調電壓（額定溫度范圍內最大值）為 1mV
? 輸入偏置電流為 0.2pA
? 傳播延遲 (OD = 50mV) 為 120ns
? 低電源電流：300μA
? CMRR 為 100dB
? PSRR 為 110dB
? 擴展溫度范圍為 ?40°C 至 +125°C
? 推挽式輸出
? 非常適合 2.7V 和 5V 單電源 應用
? 采用節省空間的封裝：
– 6 引腳 SOT-23（具有關斷功能的單通道版本）
– 8 引腳 SOIC（具有關斷功能的單通道版本）
– 8 引腳 SOIC 和 VSSOP（不帶關斷功能的雙通道版本）
? LMV762Q-Q1 符合汽車 應用標準
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
– 器件 HBM ESD 分類等級 1C
– 器件 CDM ESD 分類等級 M2

引腳功能和配置

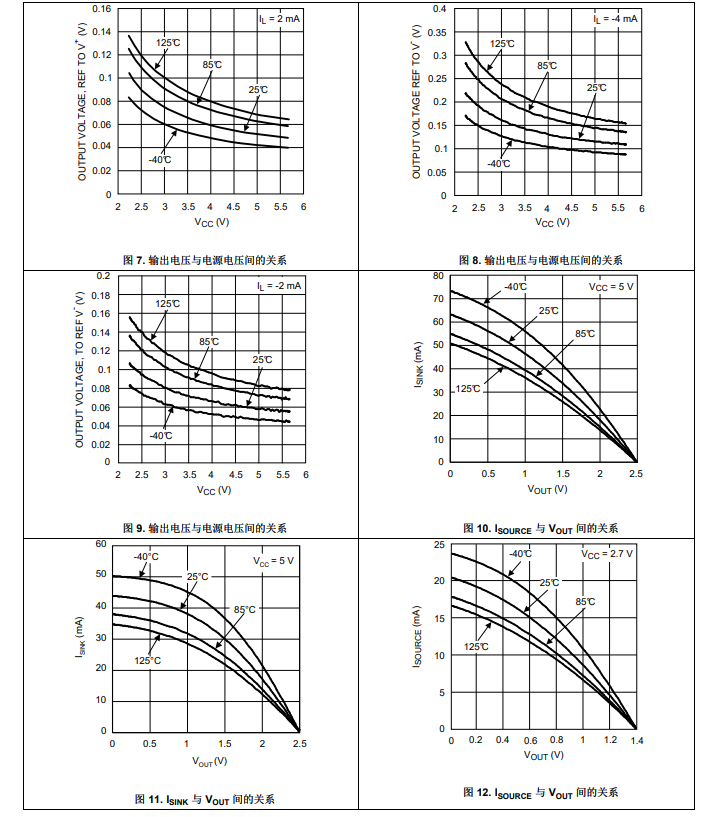

典型特性

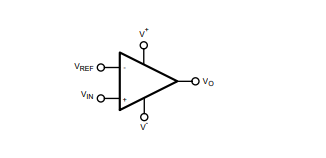

功能方框圖

應用
? 便攜式和電池供電類系統
? 掃描儀
? 機頂盒
? 高速差分線路接收器
? 窗口比較器
? 過零檢測器
? 高速采樣電路
? 汽車
