概述
ADA4352-2 是一款緊湊的單片雙通道 精密、可編程增益跨阻 放大器 （PGTIA）。ADA4352-2 是一個突破 精確測量 A 以上小電流的解決方案 動態范圍寬。ADA4352-2 的精度 在 ?40°C 至 +125°C 的寬溫度范圍內 使用戶能夠執行一次末端校準 設備在室溫下，從而節省測試 時間和成本。ADA4352-2 每個通道集成了四個電流電壓增益選擇，增益為 每個通道使用兩個 Logic 引腳進行編程，以 提供靈活、功能齊全的緊湊型 PGTIA 溶液。此外，憑借其堅固的輸出級和 低噪聲，ADA4352-2 可直接驅動 16 位 精密模數轉換器 （ADC，例如[AD4696]），提供完整的模擬前端 （AFE） 解決最具挑戰性的精密電流 測量應用程序。

ADA4352-2 采用 3 mm × 3 mm LFCSP 封裝。 將印刷電路板 （PCB） 面積減少多達 相對于使用獨立式的分立設計，性能降低 10 倍 運算放大器 （op amps） 和開關。
數據表：*附件：ADA4352-2雙通道、精密、可編程增益跨阻放大器（PGTIA），集成增益電阻器技術手冊.pdf

應用

• 精密電流到電壓（I 至 V）轉換
• 可編程增益 TIA
• 光電探測器接口和放大
• 光網絡設備
• 光功率測量
• 儀器 — 光譜學和 色譜法
• 精密數據采集系統 （DAQ）
  特性
• 小型、雙通道、完整的 PGTIA 和 AFE 溶液
  • 小尺寸封裝：16 引腳 LFCSP，3 mm × 3 mm
  • 每個通道集成 4 個內部增益
  • 范圍 0，內部 RF = 315 Ω
  • 范圍 1，內部 RF = 3.5 kΩ
  • 范圍 2，內部 RF = 40.2 kΩ
  • 范圍 3，內部 RF = 450 kΩ
• 寬輸入電流動態范圍，最低 100 皮安 至 毫安
• 出色的直流精度
• 低失調電壓：25°C 時最大 ±100 μV
• 低失調電壓漂移：±0.85 μV/°C 最大值， ?40°C 至 +125°C
• 低開關集成開關阻抗 19Ω 最大值，?40°C 至 +125°C
• 出色的動態性能
  • 范圍 0 穩定時間 1 μs
  • 范圍 1 穩定時間 2 μs
  • 范圍 2 建立時間 5 μs
  • 范圍 3 穩定時間 10 μs
• 開爾文連接架構消除了增益誤差 由于開關電阻隨溫度變化。
• 單電源供電：+2.7 V 至 +5.5 V（雙電源供電：+±1.85 V 至 ±2.75 V）
• 寬增益帶寬積：8.5 MHz
• 寬工作溫度范圍：?40°C 至 +125°C

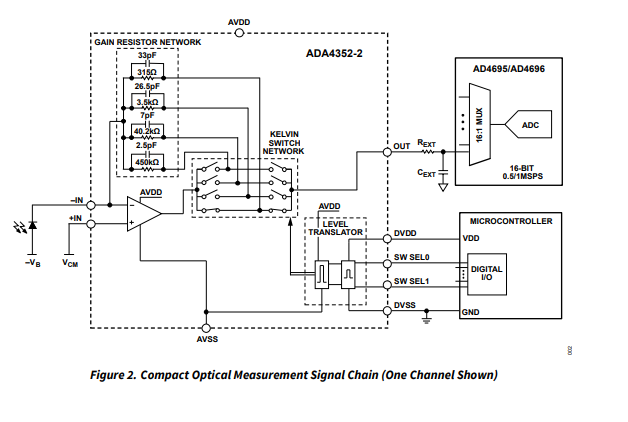

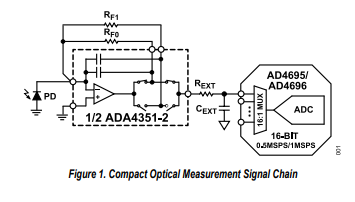

簡化應用程序圖

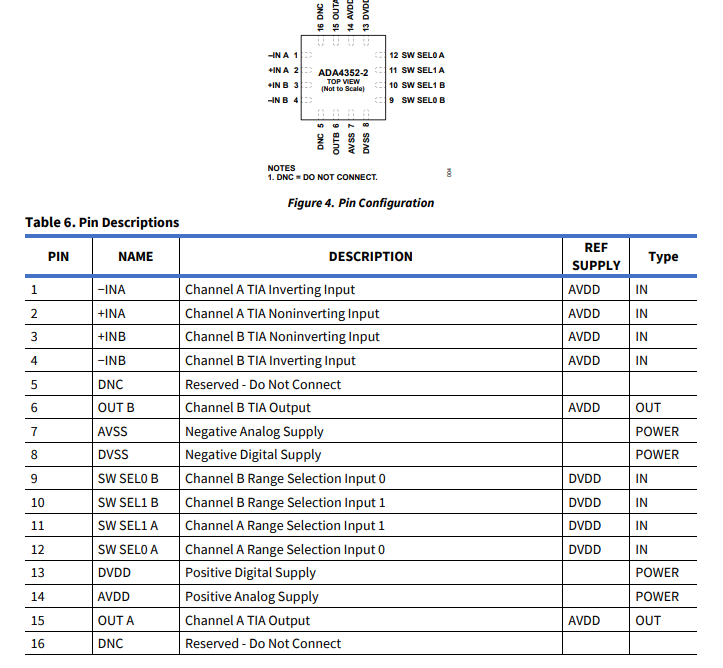

引腳配置描述

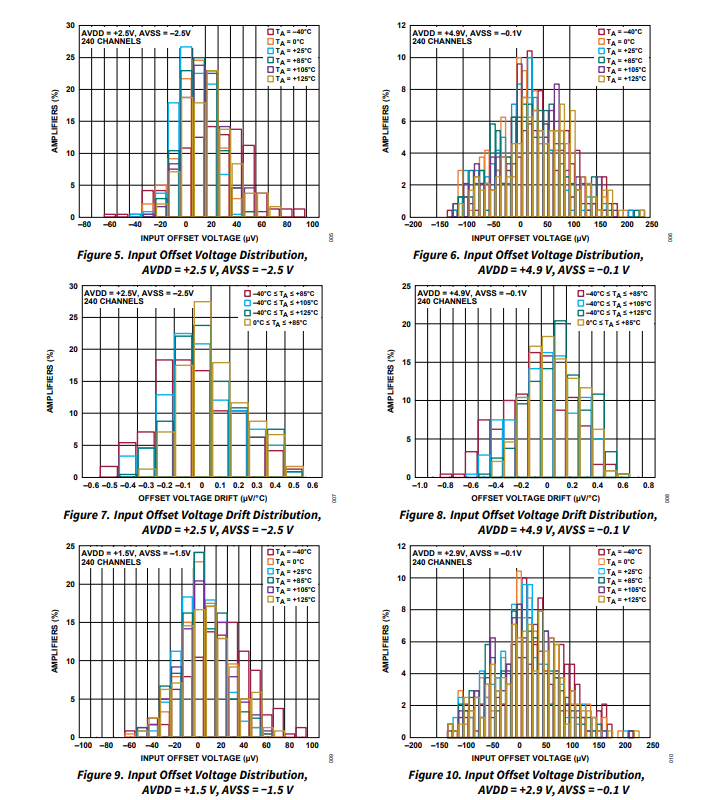

典型性能特征

使用ADA4352 - 2 LTspice模型

圖83展示了用于生成本應用部分中許多參數曲線和蒙特卡羅曲線的ADA4352 - 2 LTspice模型。

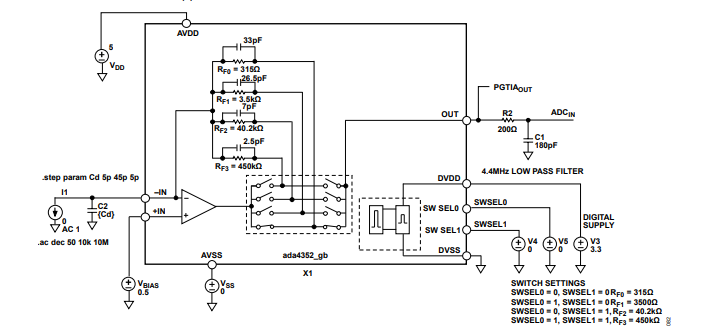

圖83. 使用315 Ω最低增益設置繪制掃描CD曲線的ADA4352 - 2 LTspice模型設置

圖83的示例仿真設置為步進式CD繪圖，類似于圖79，采用最低增益設置315 Ω。在任何應用仿真中，考慮以下配置：

1. 將PGTA電源設置為AVDD = 5 V，AVSS = 地，適用于單電源工作。
2. 設置+IN引腳的直流偏置。為確保正常工作，其必須比AVSS至少高0.1 V，且比AVDD低1.5 V。此處使用0.5 V偏置。二極管電流（I1）的極性確保輸出僅從0.5 V電平開始增加。
3. 設置所需光電二極管等效模型參數值，如在所需反向偏置電壓下的源電容（此處為C2），以及在預期工作溫度下的寄生并聯電阻（圖83中未顯示）。
4. 數字開關控制輸入SW SEL0和SW SEL1，必須根據所需增益設置進行設定，詳情見圖83。通常，這些控制電壓設置為邏輯0時對應DVSS處的0 V，或設置為邏輯1時對應數字電源電壓DVDD（此處為V3）。
5. 在PGTA輸出與SAR ADC之間通常需要一個外部RC濾波器。此處的值取自16位MSPS SAR AD4696數據手冊。
