概述
LTC6561 是一款低噪聲、四通道、跨阻抗放大器 (TIA)，具有 220MHz 帶寬。LTC6561 多通道跨阻抗放大器具有低噪聲、高阻抗和低功耗特性，因而適合于使用雪崩光電二極管 (APD) 的 LIDAR 接收器。此放大器具有 74kΩ 的跨阻抗增益和 30μA 的線性輸入電流范圍。使用總電容為 2pF 的 APD 輸入電路，200MHz 時的輸入電流噪聲密度為 4.5pA/√Hz。在電容較低的情況下，噪聲和帶寬也會進一步改善。該器件只需要 5V 單電源，并且僅消耗 220mW。利用內部 4 對 1 多路復用器以及 LTC6561 的輸出多路復用器，可以組合多個 4 通道 LTC6561 器件以直接與 12、16 和 32 通道 APD 陣列相連接。LTC6561 的快速過載恢復和快速通道切換特性使其適合具有多個 APD 的 LIDAR 接收器。在 100Ω 負載條件下，其單端輸出可以擺動 2V P-P ，而其低阻抗運放型輸出能夠驅動向后設終端的 50Ω 電纜。

LTC6561 內置在一個緊湊的 4mm x 4mm 24 引腳無引線 QFN 封裝中，該封裝具有裸焊盤以進行熱管理并實現低電感。
數據表：*附件：LTC6561提供輸出復用的四通道復用跨阻放大器技術手冊.pdf

應用

• LIDAR 接收器
• 工業成像

特性

• 220MHz –3dB 帶寬 (具有 2pF 輸入電容)
• 單端輸出
• 74kΩ 跨阻抗增益
• 200MHz (2pF) 時輸入電流噪聲密度為 4.5pA/√Hz
• 200MHz (2pF) 以上時積分輸入電流噪聲為 56nARMS
• 線性輸入范圍 0μA 至 30μA
• 過載電流 > ±400mA（峰值）
• 快速過載恢復 12ns，1mA
• 快速通道切換 < 50ns
• 5V 單電源
• 4 個通道的功耗為 220mW
• 100Ω 負載時輸出擺幅為 2VP-P
• 4mm × 4mm 24 引腳 QFN 封裝
• 輸出多路復用器 (MUX) 結合了多個 4 通道器件以創建 4、8、12、16、24、32 通道解決方案

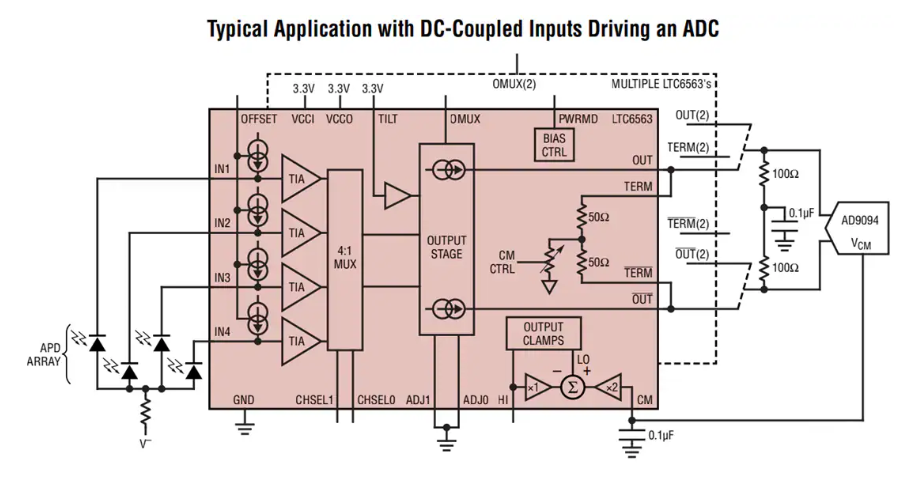

典型應用

引腳配置描述

引腳功能說明

• (V_{CCO})（引腳1、18） ：輸出級的正電源引腳。典型值為5V。對于單電源工作模式，(V_{CCO})可連接到(V_{CC1})或(V_{CC2}) 。應在盡可能靠近(V_{CCO})引腳與地之間放置1000pF和0.1μF的旁路電容。兩個(V_{CCO})引腳在內部是連接在一起的。
• CHSEL0（引腳2） ：通道選擇的最低有效位（LSB） ，CMOS輸入引腳。CHSEL0引腳內部有一個29kΩ的下拉電阻，默認值為0V。
• (V_{CC1})，(V_{CC2})（引腳3、16） ：正電源引腳。典型值為5V。應在盡可能靠近(V_{CC1,2})引腳與地之間放置1000pF和0.1μF的旁路電容。(V_{CC1})（引腳3）和(V_{CC2})（引腳16）在內部是連接在一起的。
• (V_{REF1})，(V_{REF2})，(V_{REF3})，(V_{REF4})（引腳4、9、10、15） ：分別為通道1、2、3、4的跨阻放大器基準電壓引腳。該引腳為每個跨阻放大器設置輸入電壓。(V_{REF})引腳具有約1.4kΩ的戴維南等效電阻，并且可以由外部電壓驅動。如果未向(V_{REF})施加電壓，在5V電源下，它將浮空至約1.55V。每個(V_{REF})引腳都應使用至少0.1μF的高品質陶瓷旁路電容進行旁路，且旁路電容應靠近其引腳放置。
• GND（引腳5、8、11、14、21、22，裸露焊盤引腳25） ：負電源引腳。通常接地。所有GND引腳和裸露焊盤必須連接到相同電壓。裸露焊盤（引腳25）應有多個過孔連接到下方接地層，以實現低電感和良好的熱傳遞。
• IN1，IN2，IN3，IN4（引腳6、7、12、13） ：分別為通道1、2、3、4的跨阻放大器輸入引腳。該引腳內部偏置為1.55V。具體建議見“應用”部分。
• Q_MUX（引腳17） ：輸出復用數字輸入控制引腳，用于控制輸出復用功能。當多個LTC6561在輸出端組合使用時，該引腳起作用。Q_MUX為低電平時，輸出使能；Q_MUX為高電平時，所有4個輸入從輸出端解耦。其默認值為0V。除非第二個LTC6561在輸出端直流耦合，否則該引腳不起作用。有關如何使用Q_MUX擴展多個LTC6561的通道數的信息，請參見“應用”部分。Q_MUX引腳內部有一個29kΩ的下拉電阻。
• DNC（引腳19） ：不連接引腳，請勿連接。
• OUTTERM（引腳20） ：跨阻放大器輸出引腳，內部串聯有50Ω電阻。
• OUT（引腳23） ：跨阻放大器輸出引腳，內部無串聯50Ω電阻。
• CHSEL1（引腳24） ：通道選擇的最高有效位（MSB） ，CMOS輸入引腳。CHSEL1引腳內部有一個29kΩ的下拉電阻，默認值為0V。

典型性能特征

運行原理

LTC6561是一款四通道跨阻放大器（TIA），集成了4選1多路復用器。每個跨阻放大器將輸入電流轉換為輸出電壓。集成的多路復用器簡化了系統設計，同時節省了空間和功耗。此外，輸出復用功能（O_MUX）允許多個四通道LTC6561器件組合使用，可輕松將8、12、16或32個輸入通道復用為單個輸出。

在典型的激光雷達（LIDAR）應用中，LTC6561對雪崩光電二極管（APD）的輸出電流進行放大。APD在接近擊穿狀態下偏置，以實現高電流增益。在強光照射下，APD能夠傳導大電流，通常超過1A。LTC6561能夠承受并快速從大過載電流中恢復。在恢復過程中，任何TIA都不會因后續脈沖而失明。LTC6561能在12ns內從1mA飽和事件中恢復，且無相位反轉，從而最大限度減少這種數據丟失形式。當輸入電流超過線性范圍時，輸出脈沖寬度會變寬。

在內部，LTC6561由多個級組成。第一級是跨阻放大器。第二級電壓增益級連接到最終的輸出緩沖器，該緩沖器能夠在100Ω負載上驅動2V峰峰值的擺幅。

為提高激光雷達的空間分辨率，通常會部署多個APD陣列。為實現最大帶寬，每個APD像素都必須有專用的TIA，因為增加(C_{IN})會降低帶寬。LTC6561的多路復用功能允許實現緊湊的多通道設計，無需外部多路復用器。多個LTC6561的使用與APD陣列配合良好，可最大限度減少走線電容和解決方案尺寸。
