概述
DS1856M雙路、溫控、非易失(NV)可變電阻具有3路監測器，內置2個256抽頭、線性可變電阻；3路模擬監測器輸入(MON1、MON2、MON3)和直接轉換成數字信號的溫度傳感器。這款器件理想用于偏置電壓、電流的設置和溫度補償，適用于小尺寸控制系統設計?？勺冸娮枧渲帽４嬖贓EPROM存儲器，可通過2線串行總線訪問。

DS1856M在A2h從地址、00/01表內具有128字節EEPROM存儲器，DS1856M還提供三級密碼保護。DS1856-01包括256字節A0h EEPROM存儲器。DS1856B-M50+和DS1856E-M50+可分別替代DS1856B-050+和DS1866E-050+。器件新增功能包括：A0h地址的256字節EEPROM、可選擇MON2/MON3基準、13位ADC。這些功能默認向下兼容于DS1856B-050+/DS1856E-050+。
數據表：*附件：DS1856M雙通道、溫控電阻，提供經過校準的監測器和加密保護技術手冊.pdf

應用

• 診斷監視
• 儀表與工業控制
• 光收發器
• 光發射機應答設備
• 射頻功放

特性

• 兼容SFF-8472
• 13位ADC
• 雙路線性、256抽頭、非易失溫度控制電阻，2°C精度
• 三級密碼保護
• 可讀取監測信息及ID信息，具有獨立的器件地址
• 2線串行接口
• 雙緩存提供TTL/CMOS兼容輸入和漏極開路輸出
• 3.3V至5V供電
• -40°C至+95°C工作溫度范圍

典型操作特性

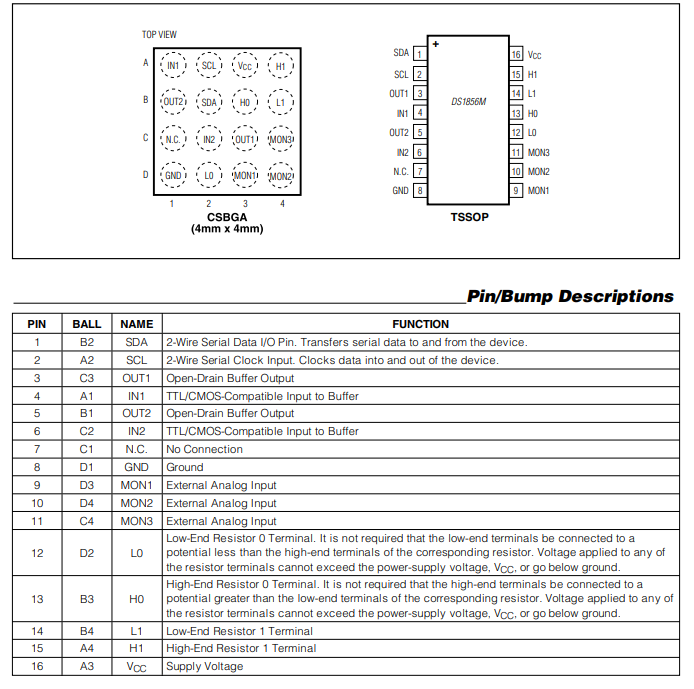

引腳配置描述

操作

有三種讀取操作：當前地址讀取、隨機讀取和順序地址讀取。

當前地址讀取

DS1856M有一個內部地址寄存器，在最后一次讀或?qū)懖僮髌陂g保持地址，每次遞增一個。只要(V_{CC})有效，就會保持此數據。如果主地址是存儲器中的最后一個字節，那么寄存器將重置為第一個地址。

一旦器件地址通過時鐘輸入并得到DS1856M的確認（(R/overline{W})位設置為高電平），主設備就會使用時鐘輸出當前地址數據字。主設備不會用零響應，但會生成一個停止（STOP）條件。

隨機讀取

隨機讀取需要一個偽字節寫入序列來加載地址字節。一旦器件和數據地址字節通過時鐘輸入并得到DS1856M的確認，主設備必須生成另一個START條件。然后主設備啟動當前地址讀取，發送新的器件地址（(R/overline{W})位設置為高電平）。然后DS1856M確認，主設備對數據字節進行串行時鐘輸出。

順序地址讀取

順序讀取在當前地址讀取或隨機地址讀取之后開始。在主設備接收到第一個數據字節后，主設備用確認進行響應。只要DS1856M接收到確認，主設備就可以從DS1856M時鐘輸出額外的數據字。到達地址FFh后，它會重置為00h。

順序讀取操作在主設備發起停止（STOP）條件時終止。如果主設備沒有用零響應，則順序讀取操作終止。以下部分詳細描述了兩線制操作。

兩線制串行端口操作

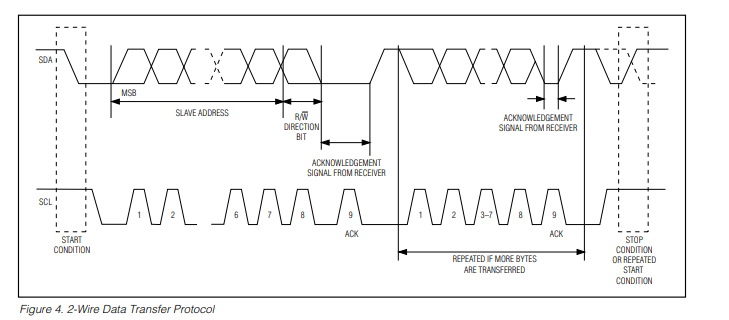

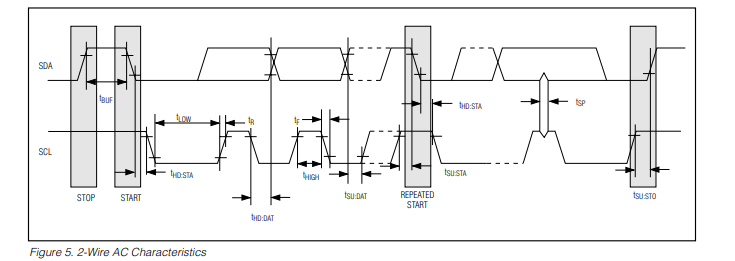

兩線制串行端口接口支持雙向數據傳輸協議以及器件尋址。發送數據到總線上的設備定義為發送器，接收數據的設備稱為接收器?？刂葡⒌脑O(shè)備稱為主設備。由主設備控制的設備是從設備。主設備必須生成串行時鐘（SCL），控制總線訪問，并定義START和STOP條件。DS1856M在兩線制總線上作為從設備運行?？偩€上的連接通過SDA和SCL這兩個I/O線進行。以下I/O端子控制兩線制串行端口：SDA、SCL。圖4和圖5中顯示了兩線制串行端口的示意圖。提供了兩線制串行端口通信的電氣特性和定時信息。
