LMP8350器件是一種超低失真全差分放大器，專為驅動高性能精密模數轉換器（ADC）而設計。作為PowerWise系列的一部分，一個獨特的模式啟用引腳允許用戶從三種不同的操作模式中進行選擇，以功耗換取動態性能。

數據手冊：*附件：LMP8350 具有可選功率模式的超低失真全差動精密ADC驅動器技術手冊.pdf

高功率模式經過優化，可實現最高的交流性能。低噪聲、寬帶寬和快速轉換速率使LMP8350成為驅動輸入采樣率為10 MHz或更低的24位ADC的理想選擇。中等功率模式針對精確的直流性能進行了優化，可用于驅動輸入采樣率為6 MHz或更低的24位ADC。低功耗模式是功率敏感應用中交流性能和靜態電流之間的權衡。禁用模式完全關閉放大器，以進一步節省待機功耗。

該設備的全差分架構允許輕松實現單端到全差分輸出轉換。在高功率模式下，使用由±3.3V軌道供電的放大器驅動3-Vpp、1kHz的輸出正弦波，產生0.000098%THD+N。
LMP8350是LMP精密放大器系列的一部分，采用8引腳SOIC封裝，工作溫度范圍為-40°C至+85°C。

功能
差動輸入和輸出
帶關機的三電平電源設置
超低HD2/HD3和THD+N失真
可調輸出共模電平
全平衡差分體系結構
單電源或雙電源運行
工作電壓范圍：4.5伏至12伏
電源電流3 mA至13 mA
總THD+N在1千赫時為0.000097%
HD2/HD3失真，1 kHz<-124 dBc
帶寬118 MHz
穩定到0.1%20 ns
低偏置漂移0.4μV/C
偏置電壓80YV
電壓噪聲4.6 nV/hz
工作溫度范圍-40‘C至+85°C

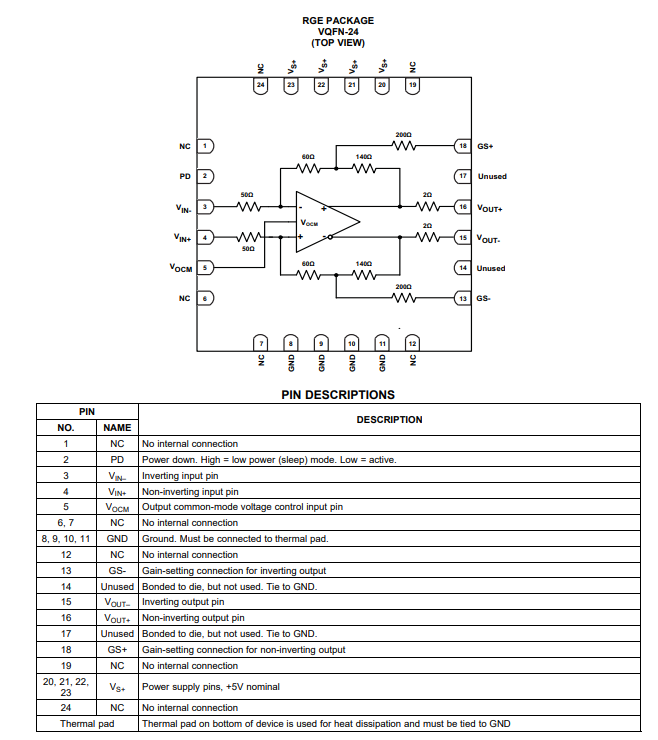

引腳功能和配置

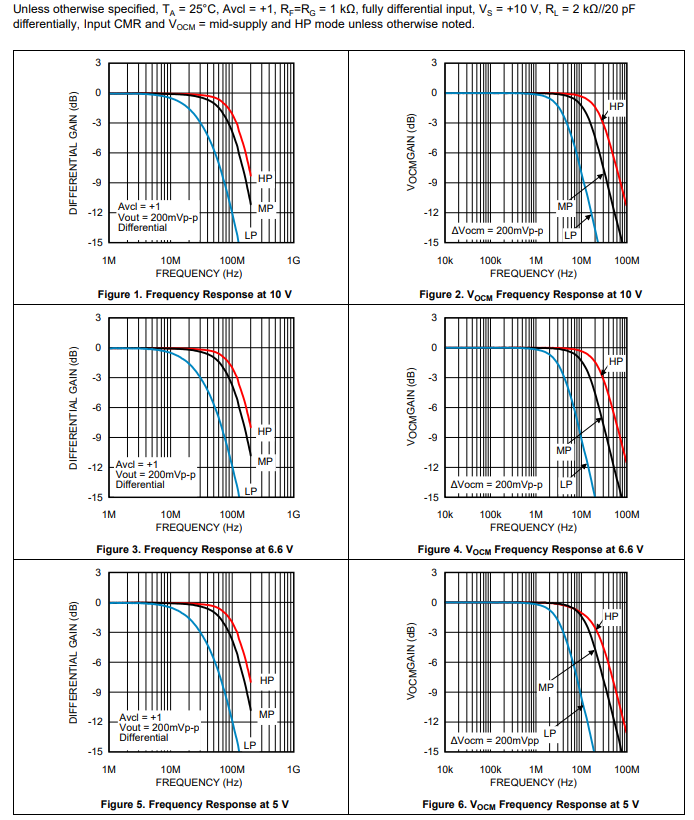

典型特性

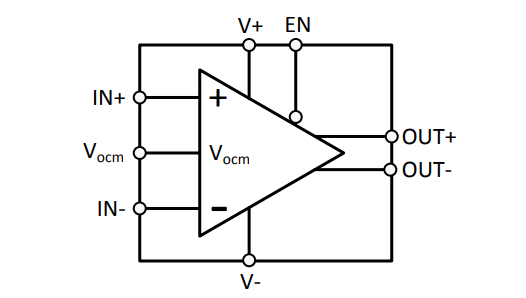

功能方框圖

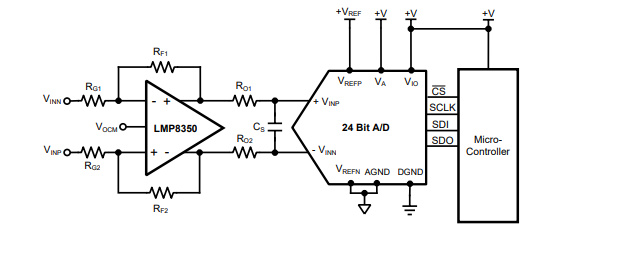

典型應用

應用程序
高分辨率差分ADC驅動器
便攜式儀器
精密直線驅動器
