SM73302 88MHz，精密，低噪聲，1.8VCMOS輸入，解補償運算放大器技術手冊
SM73302低噪聲CMOS輸入運算放大器提供5.8 nV/√Hz的低輸入電壓噪聲密度，同時僅消耗1.15 mA的靜態電流。SM73302的增益穩定在10，增益帶寬（GBW）積為88 MHz。SM73302的電源電壓范圍為1.8V至5.5V，可以從單個電源運行。SM73302具有軌對軌輸出級，是精密放大器系列的一部分，是各種儀器應用的理想選擇。
數據手冊：*附件：SM73302 88MHz，精密，低噪聲，1.8VCMOS輸入，解補償運算放大器技術手冊.pdf
SM73302在低電壓和低噪聲系統中提供了最佳性能。CMOS輸入級的典型輸入偏置電流在幾毫微微安的范圍內，輸入共模電壓范圍包括接地，使SM73302成為需要高速的低功耗傳感器應用的理想選擇。
SM73302采用先進的VIP50工藝制造。SM73302采用5引腳SOT-23封裝。
特征
(典型的5V電源，除非另有說明)
可再生能源等級
輸入失調電壓？150μV(最大)
輸入參考電壓噪聲5.8 nV/hz
輸入偏置電流100 fA
增益帶寬積88 MHz
電源電壓范圍：1.8V至5.5V
電源電流1.15 mA
軌對軌輸出擺動
@10 kΩ從鋼軌加載25 mV
-@2 kΩ從軌道加載45 mV
2.5V和5.0V性能
總諧波失真0.04%@1 kHz，6002
溫度范圍-40‘C至125°C
連接圖

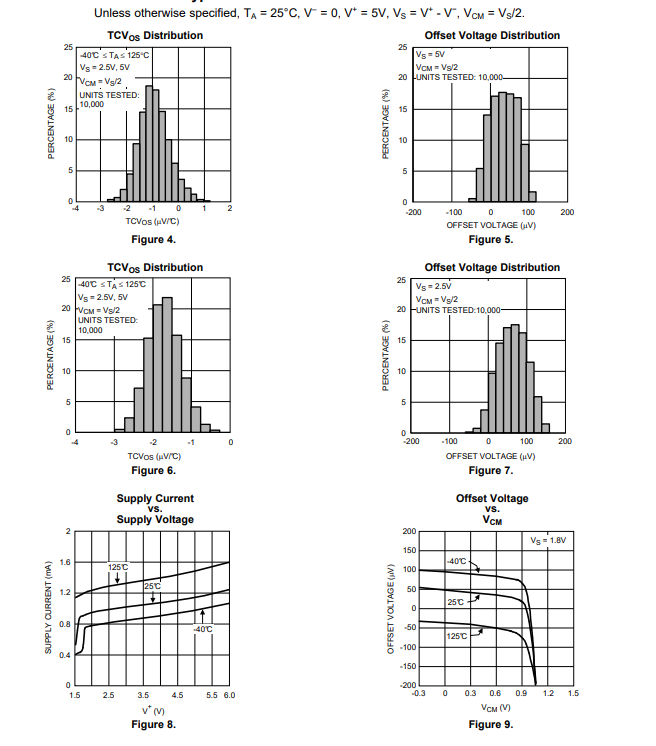

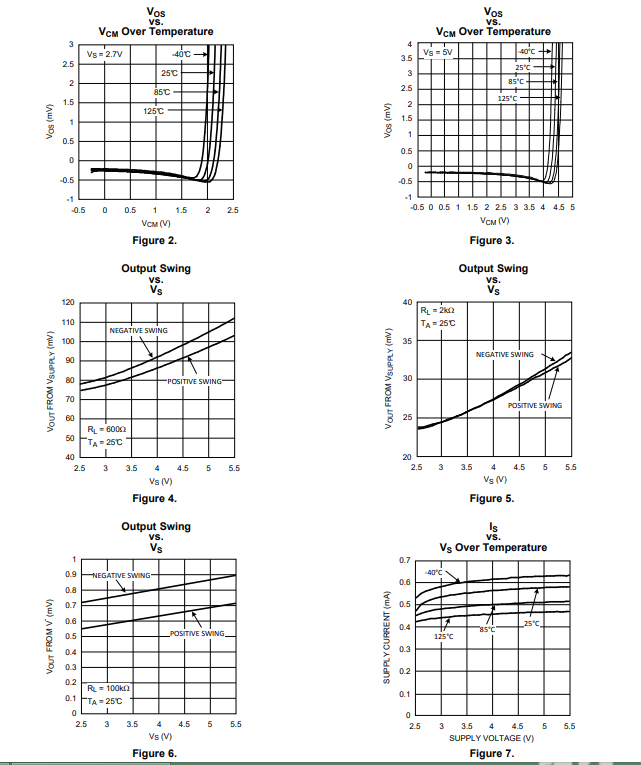

典型特性
