系統架構革新

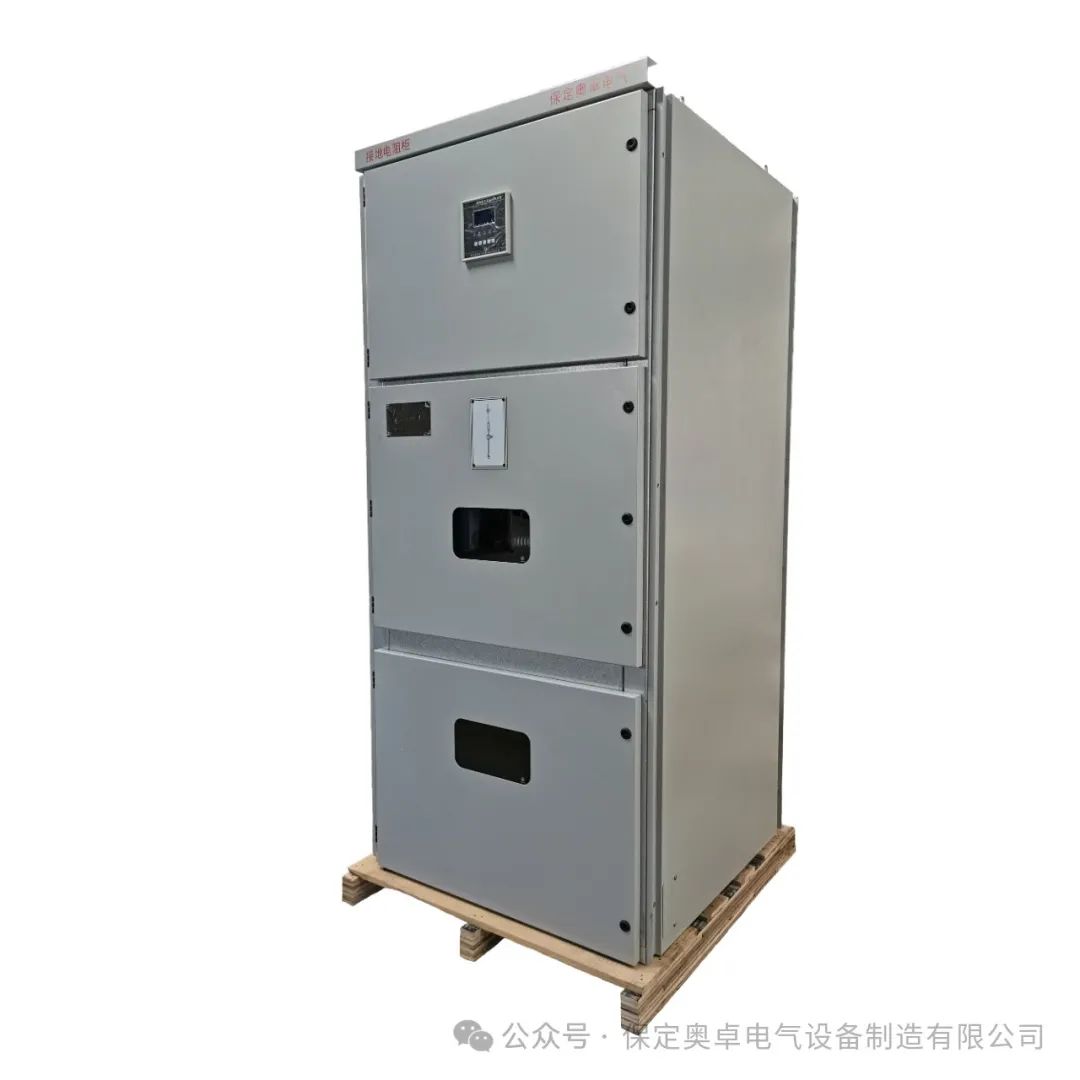

現代工業場景中，PLC控制的接地電阻柜采用三層分布式架構：

1. 設備層：集成真空接觸器組、高精度零序CT和可調式接地電阻模塊
2. 控制層：西門子S7-1500系列PLC配專用接地控制算法模塊
3. 管理層：SCADA系統通過OPC UA協議實現遠程參數配置

典型10kV系統實測數據顯示，該架構使接地故障切除時間縮短至80ms，較傳統方案提升75%。

核心技術創新

1. 自適應電阻調節技術
   PLC實時采集中性點位移電壓（0-100V量程），通過PID算法動態調節電阻值，將故障電流精準控制在3-8A范圍。某半導體工廠應用案例表明，該技術有效抑制了85%的暫態過電壓事件。
2. 智能診斷體系

接觸器機械壽命預測（基于10萬次動作數據庫） 電阻片劣化分析（通過熱成像數據建模） 絕緣狀態評估（0.1Hz超低頻測試技術）3.多重安全防護
硬件級：機械聯鎖裝置確保物理隔離
軟件級：PLC程序實現"一合多閉"邏輯
網絡級：與發電機保護裝置建立GOOSE通信

工程實施規范

1. 柜體設計標準

• 防護等級：IP54（含防塵防潮處理）
• 布局方案：800mm寬柜體實現12回路控制
• 散熱要求：40℃環境溫度下溫升≤15K

2.電磁兼容設計

• 信號線：雙層屏蔽雙絞線（截面積≥1.5mm2）
• 接地系統：獨立銅排（阻抗≤0.1Ω）
• 濾波措施：輸入輸出端加裝磁環濾波器

3.調試關鍵參數

• 接觸器動作時間差：≤5ms（9回路并聯時）
• 電阻溫升閾值：65℃（環境溫度+25K）
• 絕緣電阻報警值：≤0.5MΩ

行業應用拓展

在新能源領域，PLC控制的智能接地系統展現出獨特優勢：

• 光伏電站：實現組串式逆變器集群的接地協同
• 風電場：解決雙饋機組的中性點諧波抑制難題
• 儲能系統：電池陣列的直流接地故障快速隔離

某200MW光伏項目應用數據顯示，采用PLC優化方案后，系統可用率提升至99.98%，年維護成本降低37%。未來結合數字孿生技術，PLC系統將實現接地裝置的預測性維護與自適應優化，推動電力保護領域進入智能化新階段。
