一、案例背景

在現代制造業中，電子制造行業因其產品更新換代快、生產節奏緊湊等特點，對生產過程的自動化和信息化程度要求極高。某電子制造企業在其生產線的數據采集環節遇到了難題：一方面，生產線上大量使用了品牌為銳碼的RS232協議工業掃碼槍，這些掃碼槍在生產過程中負責采集物料條形碼、產品序列號等關鍵數據；另一方面，企業為了提升生產自動化水平和數據處理效率，引入了西門子1200系列PLC構建的ProfiNet控制網絡，用于集中控制和管理生產過程中的各類設備與數據。然而，RS232協議與ProfiNet協議之間存在兼容性問題，導致掃碼槍采集到的數據無法直接上傳至PLC系統，影響了生產數據的實時監控和分析。

二、解決方案

經過多方調研和技術評估，該企業選擇了捷米特品牌的RS232轉ProfiNet協議轉換網關，成功實現了掃碼槍與PLC之間的數據通信，解決了數據采集難題。

三、實施過程

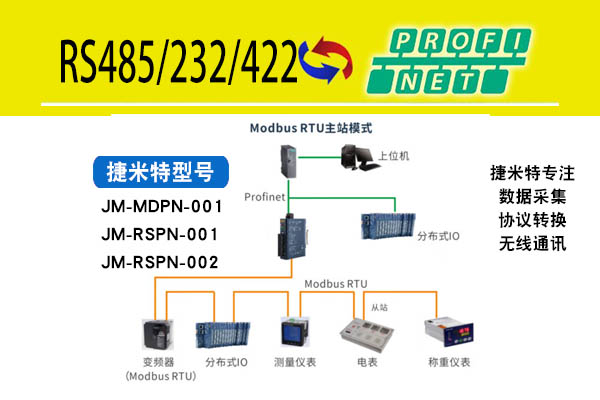

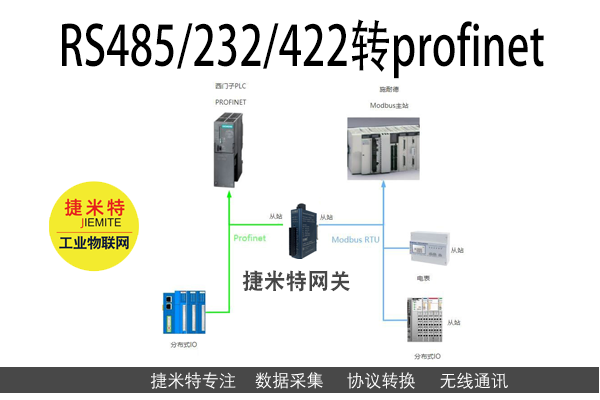

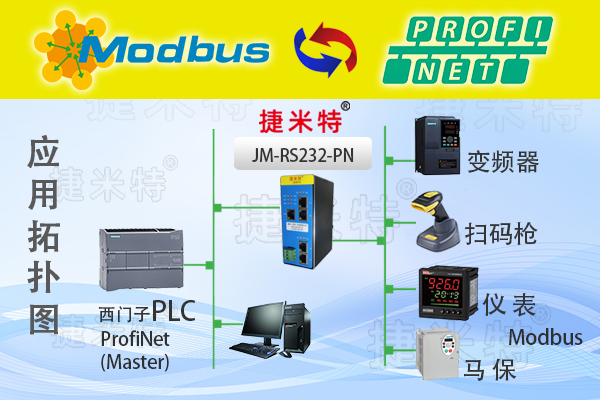

·硬件連接：首先，將銳碼掃碼槍的RS232接口與捷米特的RS232轉ProfiNet智能網關的RS232接口使用專用串口線進行連接，確保TX（發送）、RX（接收）和GND（地）正確對接。然后，通過以太網線將網關的Profinet接口接入到西門子1200PLC的Profinet網絡中，與PLC的Profinet接口相連。

·軟件配置：打開西門子博途軟件，將捷米特提供的RS232轉ProfiNet智能網關的GSD文件加載到組態中。在博途軟件中設置網關的IP地址，確保其與西門子1200PLC處于同一網段，例如可將網關IP設置為192.168.1.27，子網掩碼設置為255.255.255.0，網關地址根據實際網絡環境進行配置。同時，設置網關在Profinet網絡中的設備名稱和設備編號，以便PLC能夠正確識別和尋址。

·數據映射與參數設置：在捷米特網關的配置軟件中，設置掃碼槍的數據格式、波特率等參數，使其與掃碼槍的通信參數相匹配。例如，將波特率設置為9600/N/8/1。根據實際生產需求，設置網關的數據映射關系，確定掃碼槍采集的數據在PLC數據緩沖區中的存儲位置和格式，以便PLC能夠準確讀取和解析掃碼槍上傳的數據。

·系統調試與測試：完成硬件連接和軟件配置后，對整個系統進行全面的調試和測試。打開西門子博途軟件的監控表，觀察PLC是否能夠實時接收到掃碼槍采集到的條形碼數據。同時，使用串口調試助手等工具，對掃碼槍與網關之間的通信進行監測，確保數據傳輸的準確性和穩定性。

四、應用效果

·提升數據采集效率：通過捷米特ProfiNet轉RS232智能網關，實現了銳碼掃碼槍與西門子1200PLC的無縫對接，掃碼槍采集到的物料條形碼、產品序列號等數據能夠實時、準確地上傳至PLC系統，大大提高了生產數據采集的效率和實時性，滿足了企業對生產過程實時監控和數據分析的需求。

·優化生產管理：PLC系統對采集到的數據進行進一步處理和分析，實現了對生產線的物料追蹤、產品質量追溯、生產計劃調度等功能的優化。管理人員可以通過PLC系統實時了解生產進度、物料流轉情況和產品質量狀況，及時發現和解決生產過程中出現的問題，提高了生產管理的科學性和決策的準確性。

·降低設備更新成本：該方案避免了對生產線上現有RS232協議掃碼槍的大規模更換，節省了設備更新成本。同時，利用現有的西門子1200PLC和ProfiNet網絡基礎設施，實現了新舊設備的兼容和集成，保護了企業的原有投資。

五、總結

在電子制造行業，捷米特ProfiNet轉RS232智能網關的應用，為企業提供了一種高效、可靠且經濟的數據采集解決方案。它成功解決了RS232協議設備與ProfiNet網絡之間的通信難題，助力企業實現生產過程的自動化、信息化升級，提升了企業在市場中的競爭力。隨著工業物聯網和工業4.0的不斷發展，此類協議轉換網關技術將在更多制造業領域得到廣泛應用，推動制造業向智能化、數字化方向邁進。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
