TPS22860 是一款小型、超低漏電流、單通道負載開關。這 device 需要 V偏見電壓，并且可以在輸入電壓范圍內工作 0 V 至 V 偏見 .它可以支持最大 200 mA 的連續電流。這 開關由 ON/OFF 輸入 （ON） 控制，該輸入 （ON） 能夠直接與 低壓控制信號。TPS22860 提供兩種節省空間的小型 6 引腳 SOT-23 和 SC70 軟件包。該設備的特點是在 –40°C 至 85°C。
*附件：tps22860.pdf

特性

• 集成單通道負載開關
• 偏置電壓范圍 （V 偏見 ）：1.65 V 至 5.5 V
• 輸入電壓范圍：0 V 至 V偏見
• 導通電阻 （R 上 )
  • R上VIN = 5 V 時 = 0.73 Ω （V 偏見 = 5 V）
  • R上VIN = 3.3 V 時 = 0.68 Ω （V 偏見 = 5 V）
  • R上VIN = 1.8 V （V 時） = 0.63 Ω 偏見 = 5 V）
• 200 mA 最大連續開關電流
• 超低漏電流
  • V在漏電流 = 2 nA
  • V偏見5.5 V 時的漏電流 = 10 nA
• 6 引腳 SOT-23 或 SC70 封裝
• ESD 性能測試符合 JESD 22 標準
  • 2 kV HBM 和 1 kV CDM

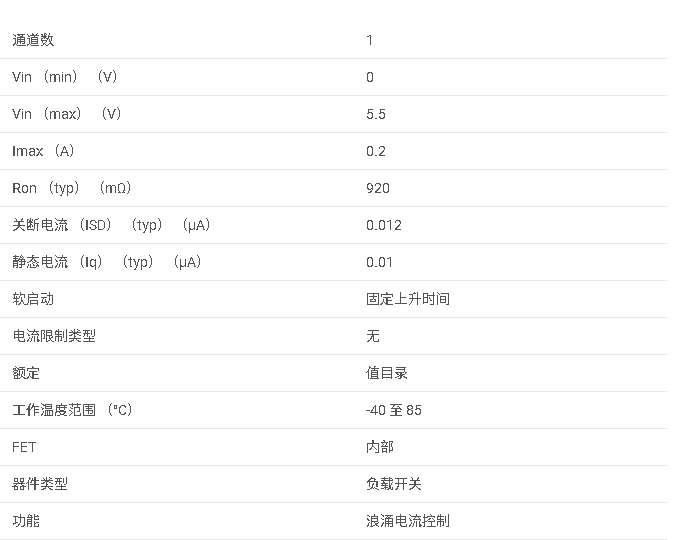

參數

1. 產品概述

• ?類型?：超低漏電流單通道負載開關
• ?特點?：
  • 集成單通道負載開關
  • 偏置電壓范圍：1.65V至5.5V
  • 輸入電壓范圍：0V至V BIAS
  • 最大連續開關電流：200mA
  • 極低的漏電流：VIN漏電流=2nA，V BIAS漏電流（5.5V）=10nA
  • 可控的ON電阻，例如：RON=0.73Ω（VIN=5V, V BIAS=5V）
  • 小型封裝：6引腳SOT-23和SC70

2. 主要特性

• ?封裝?：SOT-23（2.80mm x 2.90mm）、SC70（2.10mm x 2.00mm）
• ?工作溫度范圍?：-40°C至85°C
• ?ESD性能?：HBM 2kV，CDM 1kV
• ?ON電阻?：受V BIAS影響，例如RON=0.63Ω（VIN=1.8V, V BIAS=5V）

3. 功能描述

• ?開關控制?：通過ON引腳控制開關的開啟和關閉，ON引腳為高電平時開關開啟。
• ?雙向電流支持?：支持高達200mA的雙向電流流動。
• ?超低漏電流?：在關斷狀態下，漏電流極低，有助于延長電池壽命。

4. 應用場景

• ?可穿戴設備?
• ? 物聯網（IoT） ?
• ?無線傳感器網絡?

5. 典型應用

• 控制負載的涌入電流，通過在VIN和GND之間連接一個陶瓷電容來實現。

6. 設計考慮

• ?輸入電容?：為限制開關開啟時由瞬態涌入電流引起的輸入電壓下降，建議在VIN和GND之間連接一個1μF的陶瓷電容。
• ?ON引腳處理?：ON引腳不應懸空，在不使用ON/OFF信號的應用中，可將ON引腳連接到VIN。

7. 封裝與尺寸

• 提供SOT-23和SC70兩種封裝選項，尺寸分別為2.80mm x 2.90mm和2.10mm x 2.00mm。

8. 文檔與支持

• 提供詳細的數據手冊、應用指南和相關文檔鏈接。
• 可通過TI社區獲取快速的設計幫助和技術支持。

9. 注意事項

• 在存儲或處理期間，應將引腳短路或放置在導電泡沫中以防止靜電損壞MOS柵極。
• 使用時應遵守絕對最大額定值，以避免對設備造成永久性損壞。
