一、模塊來源

?
資料下載鏈接： https://pan.baidu.com/s/15TcV9HevtfVBWcm7pgRNTw
資料提取碼：e1q5

產品實物展示

二、規格參數?

工作電壓：4-5.5V

工作電流：8-330MA

掃描速率：500-1300Hz

通信協議：單總線

管腳數量：5 Pin（2.54mm間距排針）

以上信息見廠家資料文件

三、移植過程?

我們的目標是將例程移植至CW32F030C8T6開發板上。首先要獲取資料，查看數據手冊應如何實現讀取數據，再移植至我們的工程。

3.1. 查看資料?

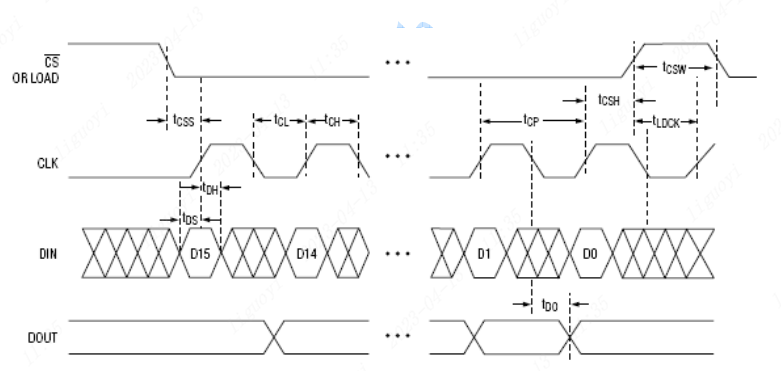

3.1.1. 時序講解?

無論數據輸入或輸出CS端必須為低電平。然后數據在CS端的上升沿被載入數據寄存器或控制寄存器。CS端在第 16個時鐘的上升沿之后，下個時鐘上升沿之前變為高電平，否則數據將會丟失。

對 MAX7219 來說，串行數據在 DIN 輸入 16 位數據包，在CLK的上升沿數據均移入到內部 16 位移位寄存器。即DIN不能在CLK的上升沿時進行數據變換。

3.1.2. 數據位講解?

DIN傳輸的16位數據包說明，見表格000。其中D8-D11 為寄存器地址位。D0-D7 為數據位。D12-D15 為無效位。

根據以上的時序說明和傳輸格式，實現的數據傳輸代碼。

//向MAX7219寫入字節
//dat寫入的數據
void Write_Max7219_byte(uint8_t dat)
{
    uint8_t i;
    MAX7219_CS(0);//確認CS拉低
    for(i=8;i>=1;i--)//傳輸8位
    {
        MAX7219_CLK(0);//拉低CLK
        //當前數據位是否為1
        if( dat&0x80 )
        {
            MAX7219_DIN(1);
        }
        else
        {
            MAX7219_DIN(0);
        }
        dat=dat




//向MAX7219寫入數據
//address寫入地址  dat寫入數據
void Write_Max7219(uint8_t address,uint8_t dat)
{
    //CS拉低
    MAX7219_CS(0);
    //傳輸高8位數據（寄存器地址）
    Write_Max7219_byte(address);
    //傳輸低8位數據（數據）
    Write_Max7219_byte(dat);
    //CS拉高
    MAX7219_CS(1);
}



	3.1.3. 關鍵寄存器講解?

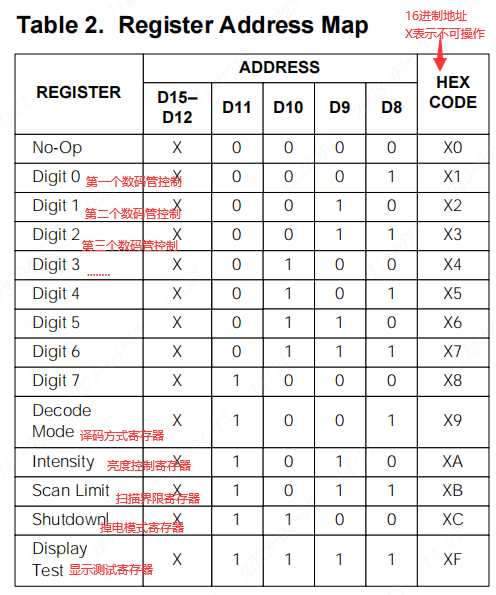

	相關寄存器地址，見下表。這里先講解0X09譯碼方式寄存器。

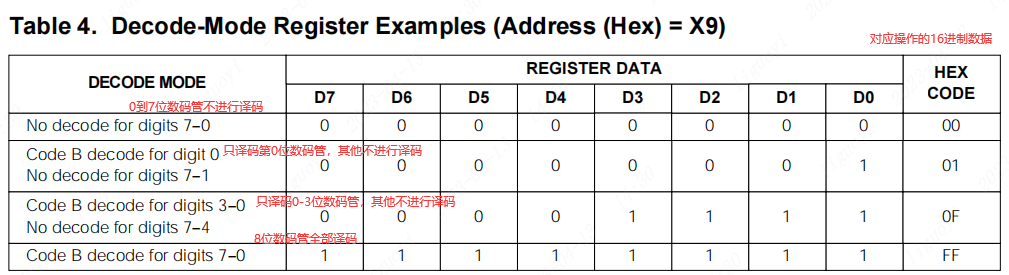

	我們發送的數據位是16位，而進入譯碼方式寄存器只使用到了D15-D8數據位（0x09），還有D7到D0沒有設置。而根據數據手冊的說明，關于譯碼方式寄存器的D7-D0的設置在數據手冊的表格4.



	按照圖中所示，如果要設置譯碼方式為全部數碼管都進行譯碼，那么要發送：


//高8位=0x09（寄存器地址）, 低8位=0xff（數據）
Write_Max7219(0x09,0xff);



	在全部數碼管都進行譯碼的情況下，如果想要第0個數碼管顯示數字3，第1個數碼管不顯示應如何操作？

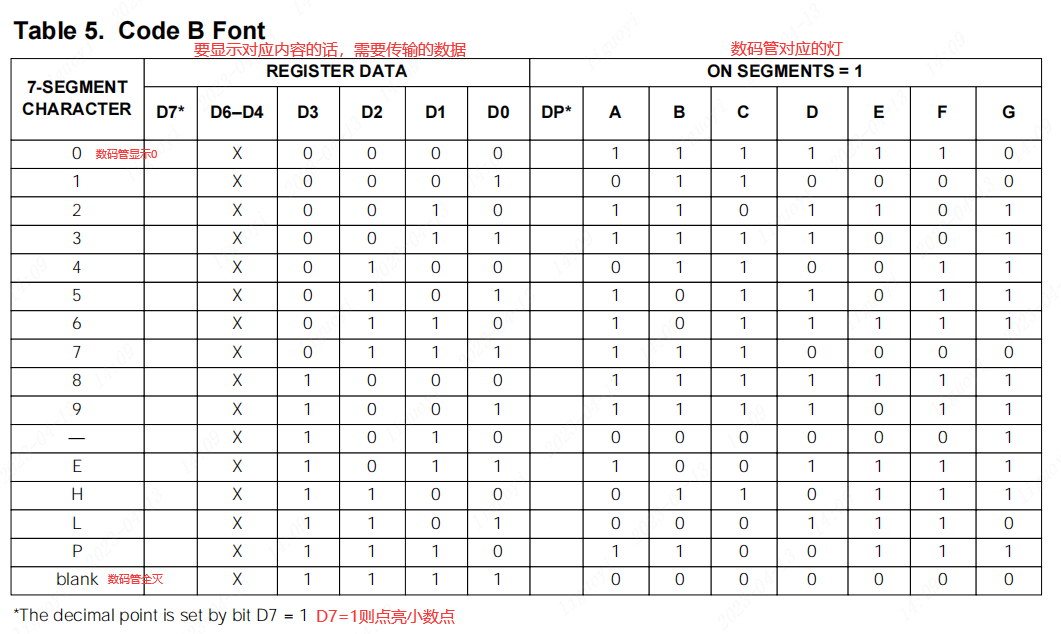

	先在數據手冊中找到關于第0個數碼管和第1個數碼管的寄存器地址。根據右圖顯示得知，第0個數碼管的地址是0X01；第1個數碼管的地址是0X02。知道地址后，根據數據手冊提示找到數據位設置表，因為全部數碼管都進行了譯碼，那么只需要發送：


//高8位=0x01（寄存器地址）, 低8位=0x03（數據）
Write_Max7219(0x01,0x03);//第0個數碼管顯示數字3
//高8位=0x02（寄存器地址）, 低8位=0x0F（數據）
Write_Max7219(0x02,0x0F);//第1個數碼管b不顯示




	3.2. 引腳選擇?

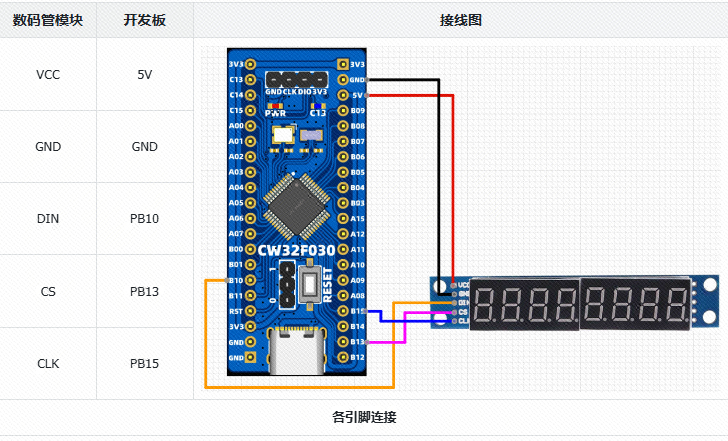

	該模塊有10個引腳，其中有5個是接入下一個級聯的數碼管。如果不接入下一個級聯的數碼管，則只要接5個引腳，具體引腳連接見各引腳連接。



	模塊接線圖

	3.3. 移植至工程?

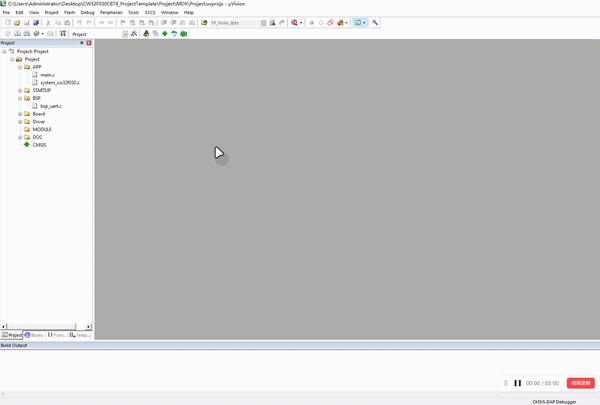

	我們新建兩個文件分別是 bsp_max7219.c 和 bsp_max7219.h ，然后將C文件添加至工程中，將h文件路徑添加到工程中。



	在文件bsp_max7219.c中，編寫如下代碼。




/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-18     LCKFB-LP    first version
 */
#include "bsp_max7219.h"
#include "stdio.h"
#include "board.h"


/******************************************************************
 * 函 數 名 稱：MAX7219_GPIO_Init
 * 函 數 說 明：初始化MAX7219引腳
 * 函 數 形 參：無
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
******************************************************************/
void MAX7219_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化結構體

    RCC_MAX7219_ENABLE();        // 使能GPIO時鐘

    GPIO_InitStruct.Pins =  GPIO_MAX7219_CLK|        // GPIO引腳
                            GPIO_MAX7219_DIN|
                            GPIO_MAX7219_CS;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;      // 推挽輸出
    GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;         // 輸出速度高
    GPIO_Init(PORT_MAX7219, &GPIO_InitStruct);       // 初始化

}

/******************************************************************
 * 函 數 名 稱：Write_Max7219_byte
 * 函 數 說 明：向MAX7219寫入字節
 * 函 數 形 參：dat寫入的數據
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
******************************************************************/
void Write_Max7219_byte(uint8_t dat)
{
    uint8_t i;
    MAX7219_CS(0);
    for(i=8;i>=1;i--)
    {
        MAX7219_CLK(0);
        if( dat&0x80 )
        {
            MAX7219_DIN(1);
        }
        else
        {
            MAX7219_DIN(0);
        }
        dat=dat



	在文件bsp_max7219.h中，編寫如下代碼。


/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-18     LCKFB-LP    first version
 */
#ifndef _BSP_MAX7219_H_
#define _BSP_MAX7219_H_

#include "board.h"

#define RCC_MAX7219_ENABLE()    __RCC_GPIOB_CLK_ENABLE()

#define PORT_MAX7219            CW_GPIOB

#define GPIO_MAX7219_CLK        GPIO_PIN_15
#define GPIO_MAX7219_DIN        GPIO_PIN_10
#define GPIO_MAX7219_CS         GPIO_PIN_13


#define MAX7219_CLK(X) GPIO_WritePin(PORT_MAX7219, GPIO_MAX7219_CLK, X?GPIO_Pin_SET:GPIO_Pin_RESET)
#define MAX7219_DIN(X) GPIO_WritePin(PORT_MAX7219, GPIO_MAX7219_DIN, X?GPIO_Pin_SET:GPIO_Pin_RESET)
#define MAX7219_CS(X)  GPIO_WritePin(PORT_MAX7219, GPIO_MAX7219_CS,  X?GPIO_Pin_SET:GPIO_Pin_RESET)



void Write_Max7219(uint8_t address,uint8_t dat);
void Write_Max7219_2(uint8_t address,uint8_t dat);
void Write_Max7219_AllOff(void);
void MAX7219_Init(void);

#endi



	4. 移植驗證?

	在自己工程中的main主函數中，編寫如下。


/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-18     LCKFB-LP    first version
 */
#include "board.h"
#include "stdio.h"
#include "bsp_uart.h"
#include "bsp_max7219.h"

int32_t main(void)
{
    board_init();        // 開發板初始化

    uart1_init(115200);        // 串口1波特率115200

    int i =0;

    MAX7219_Init();
    delay_ms(1000);

    Write_Max7219(0x0f, 0x00);       //顯示測試：1；測試結束，正常顯示：0

    Write_Max7219_AllOff();//數碼管全滅
    printf("MAX7219 demo startrn");
    while(1)
    {
        //第一個顯示1，第二個顯示2，第三個顯示3...
        for( i = 1; i < 9; i++ )//從1顯示到8
        {
            Write_Max7219(i, i);
            delay_ms(1000);
        }
    }
}

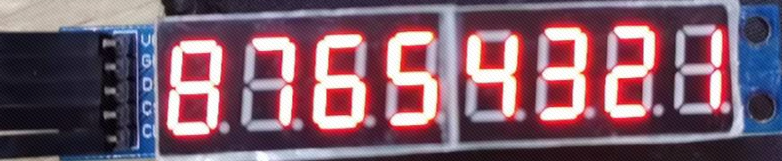

	上電效果：



	模塊移植成功案例代碼：

	鏈接：https://pan.baidu.com/s/1U_l3vfG-S79em6yLpkIWxQ?pwd=LCKF 提取碼：LCKF
