前言

CW32L010的FLASH存儲器支持安全運行庫功能，方案商可將核心算法存儲于安全運行庫區域以供客戶二次開發時調用。使能安全運行庫保護功能后，用戶代碼可正常調用運行安全運行庫區域內的函數，但無法通過任何方式(CPU、SWD、ISP)讀出安全運行庫區域的內容，只有提供正確的密碼時才能通過ISP協議禁止安全運行庫保護功能，同時清空安全運行庫存儲空間的數據。

一、工作原理

通過將要保護的算法指定存放到FLASH對應的頁面page(0

二、設置安全運行庫的具體步驟

2.1.將算法函數指定到目標頁面

只需要使用__attribute__((section(".ARM.__at_address")))就可以將變量、數組、函數指定到FLASH的任意地址。

常見的函數類型指定地址方法如下：

@font-face{
font-family:"Times New Roman";
}
@font-face{
font-family:"宋體";
}
@font-face{
font-family:"Calibri";
}
p.MsoNormal{
mso-style-name:正文;
mso-style-parent:"";
margin:0pt;
margin-bottom:.0001pt;
mso-pagination:none;
text-align:justify;
text-justify:inter-ideograph;
font-family:Calibri;
mso-fareast-font-family:宋體;
mso-bidi-font-family:'Times New Roman';
font-size:10.5000pt;
mso-font-kerning:1.0000pt;
}
p.MsoFooter{
mso-style-name:頁腳;
mso-style-noshow:yes;
margin:0pt;
margin-bottom:.0001pt;
tab-stops:center blank 207.6500pt right blank 415.3000pt ;
layout-grid-mode:char;
mso-pagination:none;
text-align:left;
font-family:Calibri;
mso-fareast-font-family:宋體;
mso-bidi-font-family:'Times New Roman';
font-size:9.0000pt;
mso-font-kerning:1.0000pt;
}
span.msoIns{
mso-style-type:export-only;
mso-style-name:"";
text-decoration:underline;
text-underline:single;
color:blue;
}
span.msoDel{
mso-style-type:export-only;
mso-style-name:"";
text-decoration:line-through;
color:red;
}
@page{mso-page-border-surround-header:no;
	mso-page-border-surround-footer:no;}@page Section0{
}
div.Section0{page:Section0;}
void func1 (void);
void func1 (void) __attribute__((section(".ARM.__at_0x0000FE00")));
//指定func函數的地址為0x0000FE00，所在頁面為127頁

void func2 (uint8_t CNT);void func2 (uint8_t) __attribute__((section(".ARM.__at_0x0000FE50")));//指定func函數的地址為0x0000FE50，所在頁面為127頁

uint8_t func3 (uint8_t CNT1,uint8_t* p);
uint8_t func3 (uint8_t, uint8_t*) __attribute__(( section(".ARM.__at_0x0000FEA4" )));
//指定func函數的地址為0x0000FEA4，所在頁面為127頁

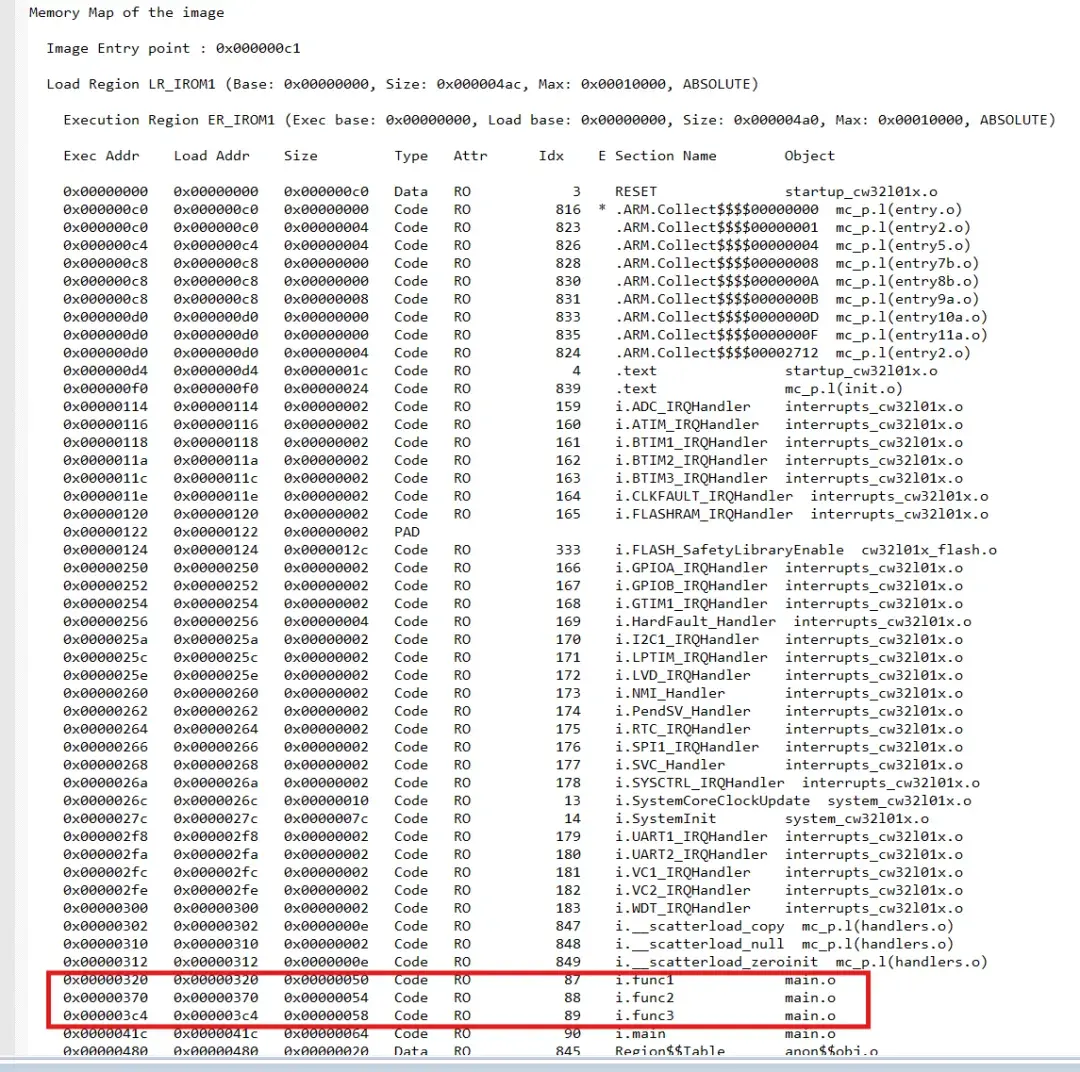

多個函數指定地址儲存時，在指定地址前，需先在KEIL的map文件中找到各個函數的大小，免得指定地址時內存沖突。map文件如下：

由此可以得到func1、func2、func3的字節大小分別是0x50、0x54、0x58，接下來就可以指定函數的存儲地址了。

注意指定地址時，因為32位變量需要4字節對齊，也就是地址的最低位得是0、4、8、C才行，所以地址不能出現，如：0x0000FE01、0x0000FE02、0x0000FE03、0x0000FE05、0x0000FE06、0x0000FE07、0x0000FE09、0x0000FE0A、0x0000FE0B、0x0000FE0D、0x0000FE0E、0x0000FE0F

接著就可以指定func1的地址為0x0000FE00，func2的地址為0x0000FE00+0x50，func3的地址為0x0000FE00+0x50+0x54，如想指定其它地址，依次類推。

2.2.開啟相應頁面的安全運行庫

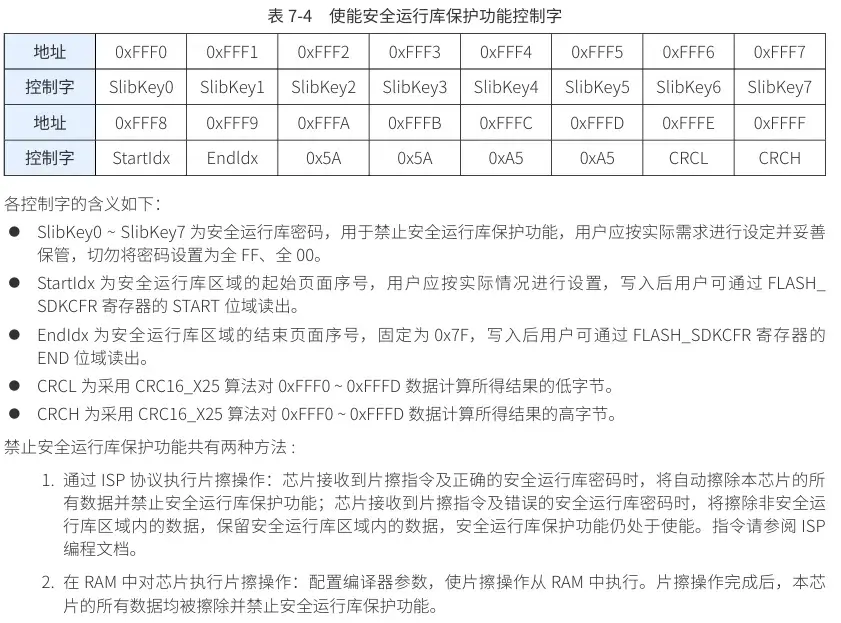

使能安全運行庫保護功能的方法為:在地址0xFFF0~ 0xFFFF 寫入特定控制字，如下表所示：

2.3.參考代碼

文章及視頻中使用到的例程源碼文件：

通過網盤分享的文件：CW32L010 FLASH PROTECT.zip

鏈接: https://pan.baidu.com/s/1d5tj_zz-b1bQGkJkuAgbdQ?pwd=CW32

提取碼: CW32

@font-face{
font-family:"Times New Roman";
}
@font-face{
font-family:"宋體";
}
@font-face{
font-family:"Calibri";
}
p.MsoNormal{
mso-style-name:正文;
mso-style-parent:"";
margin:0pt;
margin-bottom:.0001pt;
mso-pagination:none;
text-align:justify;
text-justify:inter-ideograph;
font-family:Calibri;
mso-fareast-font-family:宋體;
mso-bidi-font-family:'Times New Roman';
font-size:10.5000pt;
mso-font-kerning:1.0000pt;
}
p.MsoFooter{
mso-style-name:頁腳;
mso-style-noshow:yes;
margin:0pt;
margin-bottom:.0001pt;
tab-stops:center blank 207.6500pt right blank 415.3000pt ;
layout-grid-mode:char;
mso-pagination:none;
text-align:left;
font-family:Calibri;
mso-fareast-font-family:宋體;
mso-bidi-font-family:'Times New Roman';
font-size:9.0000pt;
mso-font-kerning:1.0000pt;
}
span.msoIns{
mso-style-type:export-only;
mso-style-name:"";
text-decoration:underline;
text-underline:single;
color:blue;
}
span.msoDel{
mso-style-type:export-only;
mso-style-name:"";
text-decoration:line-through;
color:red;
}
@page{mso-page-border-surround-header:no;
	mso-page-border-surround-footer:no;}@page Section0{
}
div.Section0{page:Section0;}
void func1 (void) __attribute__((section(".ARM.__at_0x0000FE00")));//指定func函數的地址為0x0000FE00，所在頁面為127頁
void func2 (uint8_t ) __attribute__((section(".ARM.__at_0x0000FE50")));//指定func函數的地址為0x0000FE50，所在頁面為127頁
uint8_t func3 (uint8_t ,uint8_t* ) __attribute__((section(".ARM.__at_0x0000FEA4")));//指定func函數的地址為0x0000FEA4，所在頁面為127頁

void func1 (void)
{
 //PB03---LED1 推挽輸出
    CW_GPIOB->DIR_f.PIN3 = 0;
    CW_GPIOB->ANALOG_f.PIN3 = 0;

 uint8_t cnt = 10;

    while(cnt--)
 {
  CW_GPIOB->TOG_f.PIN3 = 1;
  uint32_t thisCnt = 0X9FFFF;
  while( thisCnt-- )
  {
   ;
  }
 }
}

void func2 (uint8_t CNT)
{
 //PB03---LED1 推挽輸出
    CW_GPIOB->DIR_f.PIN3 = 0;
    CW_GPIOB->ANALOG_f.PIN3 = 0;

 uint8_t cnt = CNT;

    while(cnt--)
 {
  CW_GPIOB->TOG_f.PIN3 = 1;
  uint32_t thisCnt = 0X9FFFF;
  while( thisCnt-- )
  {
   ;
  }
 }
}

uint8_t func3 (uint8_t CNT1,uint8_t* p)
{
 //PB03---LED1 推挽輸出
    CW_GPIOB->DIR_f.PIN3 = 0;
    CW_GPIOB->ANALOG_f.PIN3 = 0;

 uint8_t cnt = CNT1 + *p;

    while(cnt--)
 {
  CW_GPIOB->TOG_f.PIN3 = 1;
  uint32_t thisCnt = 0X9FFFF;
  while( thisCnt-- )
  {
   ;
  }
 }
 return 0;
}

int32_t main(void)
{
    uint8_t ret,temp;

    __SYSCTRL_FLASH_CLK_ENABLE();
    __SYSCTRL_CRC_CLK_ENABLE();
 __SYSCTRL_GPIOB_CLK_ENABLE();

    ret = FLASH_SafetyLibraryEnable(SlibKey, 0x7F, 0x7F);

    if (ret)
    {
        // 開啟安全區失敗
        while(1);
    }

 func1();

 func2(10);

 temp = 5;
 ret = func3(5,&temp);

    //結束
    while(1)
    {

    }
}

2.4.函數調用

函數調用時需要在指定的地址上加1，因為對于cortex M核的芯片，任何跳轉相關地址的最低位，即BIT0都應是1。該位表示將用到的的指令集為Thumb指令。具體調用方法如下：

@font-face{
font-family:"Times New Roman";
}
@font-face{
font-family:"宋體";
}
@font-face{
font-family:"Calibri";
}
p.MsoNormal{
mso-style-name:正文;
mso-style-parent:"";
margin:0pt;
margin-bottom:.0001pt;
mso-pagination:none;
text-align:justify;
text-justify:inter-ideograph;
font-family:Calibri;
mso-fareast-font-family:宋體;
mso-bidi-font-family:'Times New Roman';
font-size:10.5000pt;
mso-font-kerning:1.0000pt;
}
p.MsoFooter{
mso-style-name:頁腳;
mso-style-noshow:yes;
margin:0pt;
margin-bottom:.0001pt;
tab-stops:center blank 207.6500pt right blank 415.3000pt ;
layout-grid-mode:char;
mso-pagination:none;
text-align:left;
font-family:Calibri;
mso-fareast-font-family:宋體;
mso-bidi-font-family:'Times New Roman';
font-size:9.0000pt;
mso-font-kerning:1.0000pt;
}
span.msoIns{
mso-style-type:export-only;
mso-style-name:"";
text-decoration:underline;
text-underline:single;
color:blue;
}
span.msoDel{
mso-style-type:export-only;
mso-style-name:"";
text-decoration:line-through;
color:red;
}
@page{mso-page-border-surround-header:no;
	mso-page-border-surround-footer:no;}@page Section0{
}
div.Section0{page:Section0;}
#define  Slib_Led_Blink1     ((void (*)())(0x0000FE00UL + 1))
#define  Slib_Led_Blink2     ((void (*)(uint8_t))(0x0000FE50UL + 1))
#define  Slib_Led_Blink3     ((uint8_t (*)(uint8_t,uint8_t*))(0x0000FEA4UL + 1))

int32_t main(void)
{
    SYSCTRL_HSI_Enable(SYSCTRL_HSIOSC_DIV12);
 __SYSCTRL_GPIOB_CLK_ENABLE();

 Slib_Led_Blink1();//方法一：宏調用
 ((void (*)())(0x0000FE00UL + 1))();//方法二：直接調用
 void (*ppp1) ();//方法三；函數指針調用
 ppp1 = (void (*) ())(0xFE00 + 1);
 ppp1();

 Slib_Led_Blink2(10);//方法一：宏調用
 ((void (*)(uint8_t))(0x0000FE50UL + 1))(10);//方法二：直接調用
 void (*ppp2)(uint8_t);//方法三；函數指針調用
 ppp2 = ((void (*)(uint8_t))(0x0000FE50UL + 1));
 ppp2(10);

 uint8_t xx = 5;
 uint8_t temp = Slib_Led_Blink3(5,&xx);//方法一：宏調用
 ((uint8_t (*)(uint8_t,uint8_t*))(0x0000FEA4UL + 1))(5,&xx);//方法二：直接調用
 uint8_t (*ppp3)(uint8_t,uint8_t*);//方法三；函數指針調用
 ppp3 = (uint8_t (*)(uint8_t,uint8_t*))(0x0000FEA4+1);
 ppp3(5,&xx);

    while (1)
    {

    }
}

2.5.擦除安全運行庫

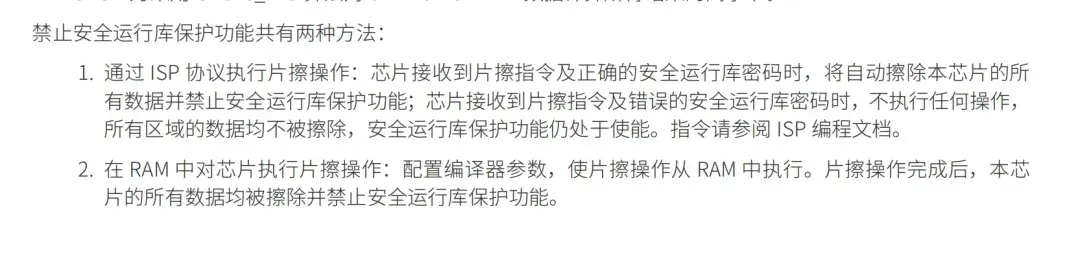

禁止安全運行庫保護功能共有兩種方法：

（1）.通過ISP協議執行片擦操作：芯片接收到片擦指令及正確的安全運行庫密碼時，將自動擦除本芯片的所有數據并禁止安全運行庫保護功能；。

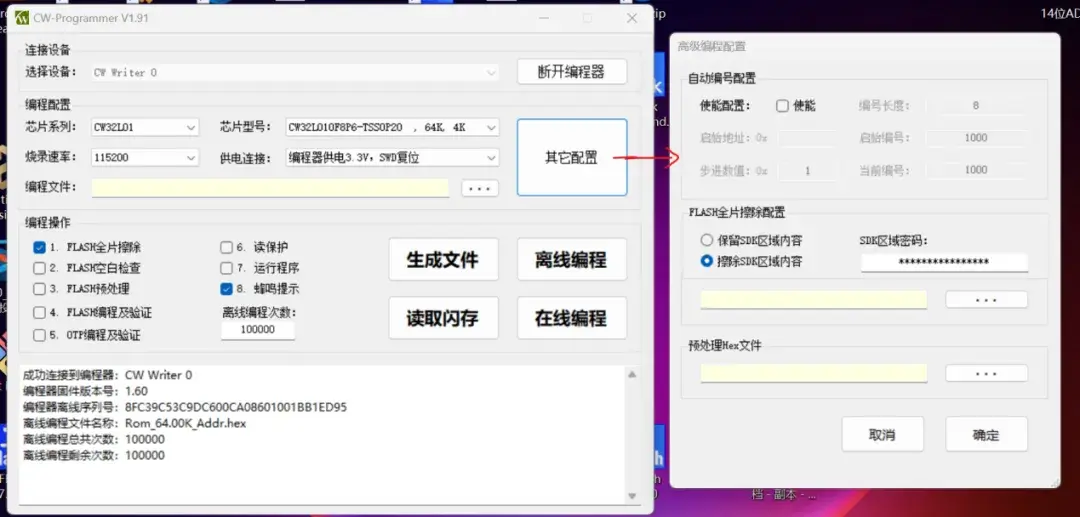

需要用到上位機CW-Programmmer，具體連線請按上位機提示進行連接，上位機配置需按下圖配置：
