概述

發送模塊包括高頻調制器和偏置電流發生器，偏置電流可由快速建立APC環路或溫度查找表開環模式控制。 接收器包括可編程帶寬的限幅放大器。 信號檢測/信號丟失(LOS)報警通過輸入調幅信號和用戶可選的門限、滯回實現。

PHY2078采用3.3V供電，工作在-40°C至+95°C環境溫度范圍。 器件采用32引腳、5mm x 5mm、符合RoHS標準的QFN封裝。
數據表：*附件：PHY2078 125Mbps至2.5Gbps FTTx突發模式激光驅動器 后置放大器技術手冊.pdf
特性

• 突發模式共陽極激光驅動器，可提供最大80mA調制電流和90mA偏置電流
• 突發模式下，具有7ns輸出切換時間
• 省電模式下，突發脈沖之間具有零偏置和調制電流
• 閉環或開環偏置模式，帶有溫度查找表
• 溫度補償調制電流
• 限幅放大器，帶有可編程低通濾波器和輸出擺幅
• 器件設置儲存在外部2k EEPROM

框圖

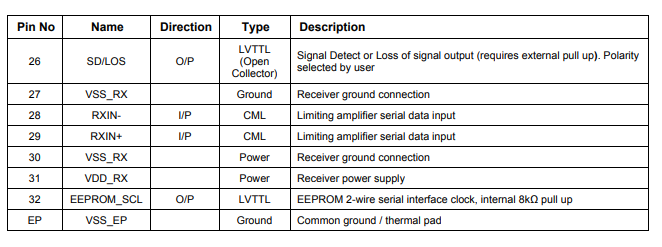

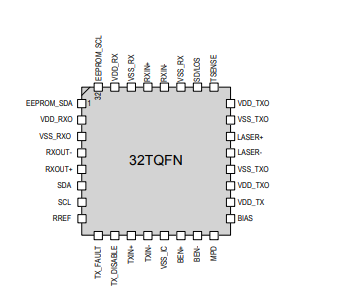

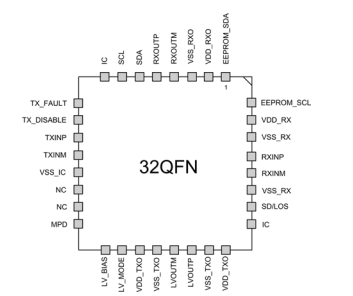

引腳配置描述

溫度測量

PHY2078使用片上8位模數轉換器（ADC），在其主控制循環的每次迭代中（大約每10毫秒）進行一次溫度測量。測量得到的ADC值可從寄存器TEMP_ADC_VALUE（E1h）讀取。該測量值可用于控制調制電流和偏置電流。

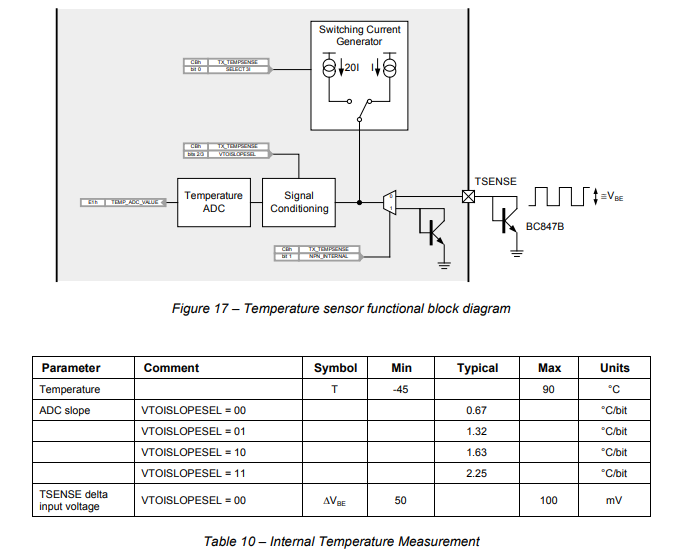

溫度的測量方式是，通過一個連接到晶體管（基極和集電極相連）的二極管強制通入兩種不同電流，然后測量所得電壓差ΔVBE 。該電壓與溫度直接成正比。如果NPN_INTERNAL設置為“1”（CBh，TX_TEMPSENSE，位1），則使用片上晶體管。在這種情況下，TSENSE引腳應保持未連接狀態。如果NPN_INTERNAL設置為“0”，則ADC使用連接到TSENSE引腳的合適外部器件。

該晶體管可以是任何標準的npn硅晶體管，β值大于100，但菲沃斯（Phyworks）公司建議使用BC847B或類似型號。如需更高的精度，建議對溫度傳感器值進行校準和平均，或者使用外部溫度傳感器，如微控制器中的溫度傳感器。

可根據所使用的外部器件調整SELECT_31（CBh，TX_TEMPSENSE，位0）和VTOISLOPESEL（CBh，TX_TEMPSENSE，位2 - 3），以確保PHY2078能夠測量所需的溫度范圍。

溫度傳感器的工作范圍見表10。
