概述
ADAU1787 是一款具有四個輸入和兩個輸出的編解碼器，其中整合了兩個數字信號處理器 (DSP)。從模擬輸入到 DSP 內核再到模擬輸出的路徑已針對低延遲進行優化，適用于噪聲消除耳機。通過加入少量無源組件，ADAU1787 提供了完整的耳機解決方案。

請注意，在整個數據手冊中，多功能引腳（例如 BCLK_0/MP1）可能使用引腳全稱指代，也可能使用引腳的單一功能指代，例如 BCLK_0（在僅與該功能相關時）。
數據表：*附件：ADAU1787四個ADC、兩個DAC、帶音頻DSP的低功耗編解碼器技術手.pdf

應用

• 噪聲消除手機、耳機和頭戴式耳機
• 藍牙 ANC 手機、耳機和頭戴式耳機
• 個人導航設備
• 數字照相機和攝像機
• 樂器效果處理器
• 多媒體揚聲器系統
• 智能電話

特性

• 可編程的 FastDSP 音頻處理器
  • 高達 768 kHz 的采樣率
  • 雙二階濾波器、限制器、音量控制、混頻
• 28 位 SigmaDSP 音頻處理內核
  • 可使用 SigmaStudio 進行可視化編程
  • 高達 50 MIPS 性能
• 低延遲 24 位 ADC 和 DAC
  • 96 dB SNR（信號通過具有 A 加權濾波器的 PGA 和 ADC）
  • 105 dB 綜合 SNR（信號通過具有 A 加權濾波器的 DAC 和耳機）
• 串行端口 fSYNC 頻率范圍為 8 kHz 至 768 kHz
• 模擬輸入至模擬輸出的群延時為 5 μs (fS = 768 kHz)，帶 FastDSP 旁路（零指令）
• 4 個單端模擬輸入，可配置為麥克風或線路輸入
• 8 個數字麥克風輸入
• 2 個模擬差分音頻輸出，可配置為線路輸出或麥克風驅動器
• 支持 30 kHz 至 27 MHz 范圍內任何輸入時鐘頻率的 PLL
• 全雙工，4 通道 ASRC
• 2 個 16 通道串行音頻端口，支持 I^2^S、左對齊或高達 TDM16
• 8 個內插器和 8 個抽取器，具有靈活路由
• 電源
  • 模擬 AVDD 為 1.8 V（典型值）
  • 數字 I/O IOVDD 為 1.1 V 至 1.98 V
  • 數字 DVDD 為 0.9 V（典型值）
• 低功耗（典型立體聲 ANC 設置為 11.079 mW）
• I^2^C 和 SPI 控制接口，從 I^2^C EEPROM 自引導
• 靈活 GPIO
• 42 球 0.35 mm 間距 2.695 mm × 2.320 mm WLCSP

框圖

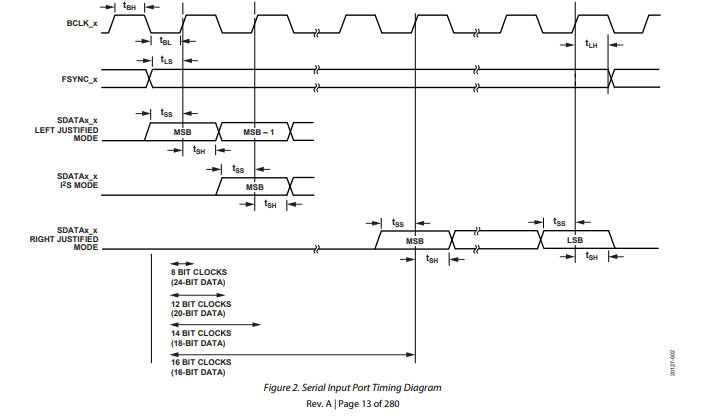

數字時序圖

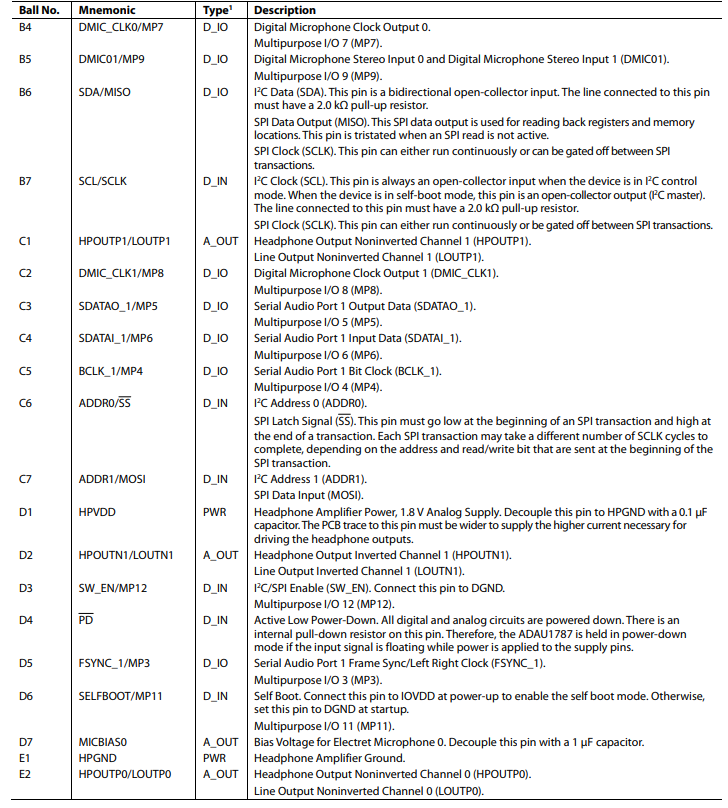

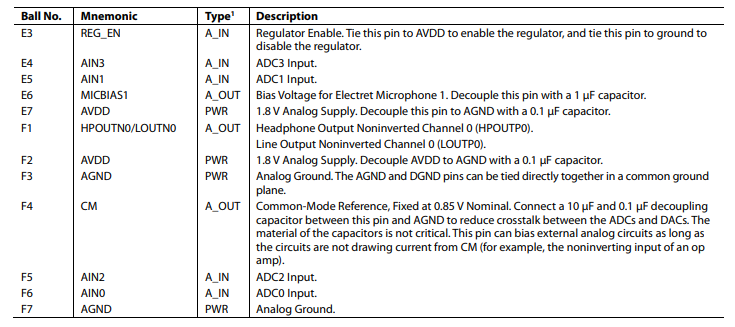

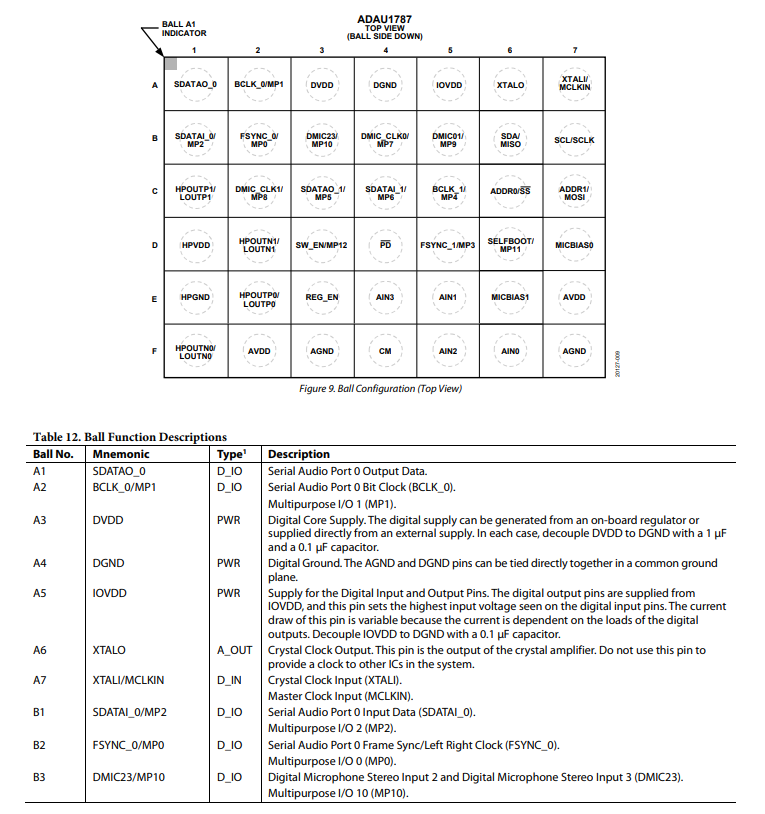

引腳配置描述

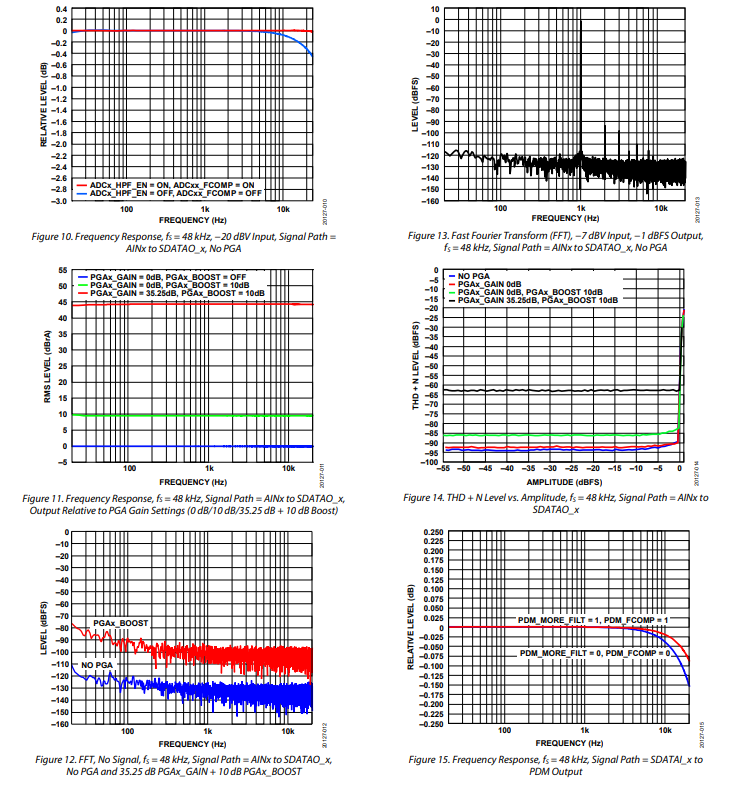

典型性能特征

工作原理

ADAU1787是一款低功耗音頻編解碼器，其音頻處理內核經過優化，非常適合降噪等對噪聲敏感的應用，具備高性能、低功耗、小尺寸和低延遲的特點。四個模數轉換器（ADC）通道和兩個數模轉換器（DAC）通道，每個都具有至少96dB的信噪比（SNR）以及至少88dB的總諧波失真加噪聲（THD + N）。支持I2S、左對齊、右對齊和時分復用（TDM）模式，可靈活與數字音頻數據進行接口。工作電壓為1.8V，板載穩壓器可產生數字電源電壓。如果不需要，穩壓器可以關閉，也可以從外部提供電壓。

輸入信號路徑包含靈活的配置，能夠接受單端模擬麥克風輸入以及多達八個數字麥克風輸入。兩個麥克風偏置引腳可實現無縫切換。每個輸入信號都有自己的可編程增益放大器（PGA）用于音量調節。

ADC和DAC均為高音質的24位Σ - Δ轉換器，工作采樣率在12kHz至768kHz之間。ADC和DAC具有可選的高通濾波器，截止頻率為1Hz，還有一階數字軟音量控制。

立體聲DAC輸出能夠以差分方式驅動阻抗為16Ω或更高的耳機耳塞揚聲器。必要時，也可選擇切換為線路輸出模式。

SignalDSP內核針對低功耗音頻處理進行了優化。該內核由亞德諾半導體的SigmaStudio軟件進行圖形化編程。利用該軟件提供的濾波器、動態處理器、混音器和底層數字信號處理（DSP）功能等音頻處理模塊庫，可快速圖形化開發自定義信號流。

FastDSP內核采用精簡指令集，優化了該編解碼器的降噪功能。程序隨機存取存儲器（RAM）和參數RAM可通過使用SigmaStudio構建的自定義音頻處理信號流進行訪問。參數RAM中存儲的值控制各個信號處理模塊。

ADAU1787還具有自啟動功能，可在電源上電時，使用外部電可擦可編程只讀存儲器（EEPROM），將程序和參數RAM加載到兩個內核以及寄存器設置中。

使用SigmaStudio軟件對內核進行編程和控制。通過工具端口，可進行設計和測試信號流，還能配置ADAU1787寄存器。SigmaStudio圖形用戶界面（GUI）使具備數字或模擬音頻處理知識的人員，都能為目標應用設計DSP信號流和輸出流。該接口還為經驗豐富的DSP工程師提供了設計所需的靈活性和可編程性。在SigmaStudio中，用戶可以連接圖形模塊（如雙二階濾波器、音量控制和算術運算），編譯設計，并將程序和參數文件加載到ADAU1787的控制端口。SigmaStudio還允許用戶下載設計，以進行外部EEPROM自啟動操作。

ADAU1787可通過板上可旁路的分數鎖相環（PLL），從多種輸入時鐘生成內部時鐘。PLL可接受30kHz至27MHz的輸入時鐘。對于標準操作，時鐘可使用板載晶體振蕩器生成。

ADAU1787采用小巧的42引腳、2.695mm×2.320mm晶圓級芯片規模封裝（WLCSP）。
