概述

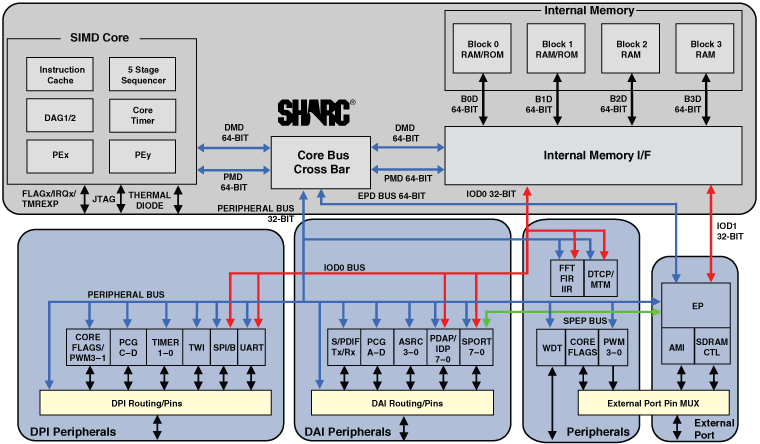

包括ADSP-21469在內的第四代SHARC?處理器可提供改進的性能、基于硬件的濾波器加速器、面向音頻與應用的外設，以及能夠支持最新環繞聲解碼器算法的新型存儲器配置。所有器件都彼此引腳兼容，而且與以往的所有SHARC處理器代碼完全兼容。這些最新的SHARC處理器系列產品都基于單指令多數據（SIMD）內核，內核支持32 bit定點以及32/40 bit浮點算法格式，這使得這些處理器特別適合于高性能音頻應用。
數據表：*附件：ADSP-21467 ADSP-21469第四代高性能DSP技術手冊.pdf

ADSP-21469在第四代SHARC處理器系列產品中具有450 MHz/2700 MFLOP的較高性能，這使得ADSP-21469特別適合于滿足專業音頻與汽車音響市場領域不斷增長的需求。除了更高的內核性能外，ADSP-21469還包括其它處理模塊，如FIR、IIR與FFT加速器，以提高系統的整體性能。被稱作可變指令集架構（VISA）的新特性可使代碼規模縮小20%～30%，并提高存儲器容量可用性。第四代DSP提供到16 bit DDR2 SDRAM的無縫接口，能夠連接到更快的外部存儲器。

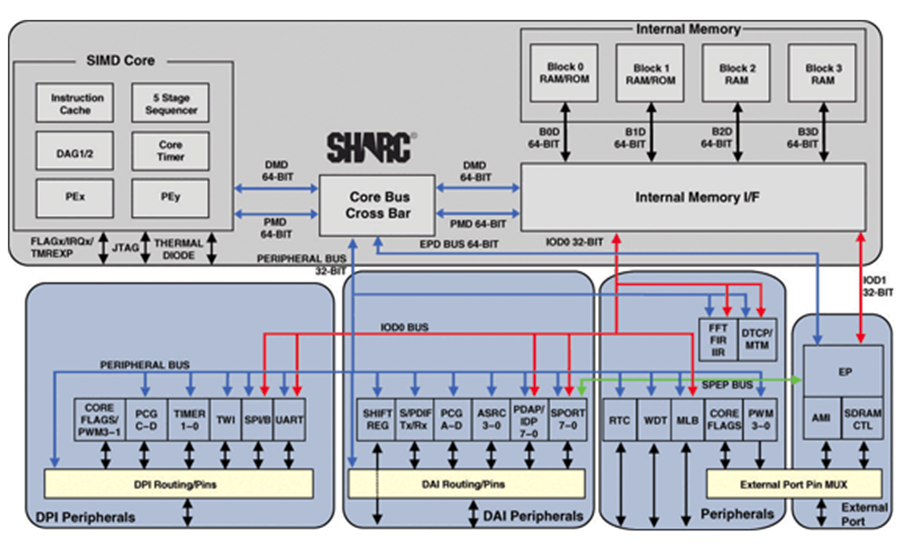

第四代SHARC處理器還集成了專用外設，以簡化硬件設計、減小設計風險，并最終縮短上市時間。組合在一起的功能模塊被稱作數字應用接口（DAI），這些功能模塊可以互相連接，或通過可以由軟件編程的信號路由單元（SRU）引出外部引腳。SRU是創新的架構特性，能夠在DAI模塊之間實現完整且靈活的路由。通過SRU連接的外設包括但不限于串行端口、SPI端口、S/PDIF Tx/Rx，以及八通道異步采樣速率轉換器模塊。第四代SHARC處理器使數據可通過DMA控制器從串行端口直接傳輸至外部存儲器。UART與2線接口等其它外設則通過數字外設接口（DPI）進行中繼。
特性

• 內核時鐘速率：450 MHz
• 片上RAM：5 Mb
• FIR、IIR與FFT加速器
• 16-bit DDR2外部存儲器接口
• 數字應用接口(DAI)支持用戶定義的外設訪問，包括S/P DIF Tx/Rx，以及八通道異步采樣率轉換器。
• 全面增強的DMA引擎，包括分散/收集DMA、延遲線DMA
• 2個鏈接端口
• 8個串行端口（SPORT），支持I^2^S、左對齊采樣對，以及TDM模式
• 2個SPI兼容端口，支持主、從模式
• UART與2線接口
• 16個脈沖寬度調制（PWM）通道
• 3個全功能定時器
• 324引腳PBGA封裝
• 商用和工業溫度范圍

測試條件

交流信號規格（定時參數）見第27頁表20、第57頁表57和第61頁表61。這些規格包括可禁用的輸出使能、輸出電容性負載下的輸出延遲。SHARC的定時規格適用于圖46中的電壓參考電平。

定時是在信號跨越(V_{MEAS})電平時進行測量，如圖47所示。所有延遲（以納秒為單位）是在第一個信號達到(V_{MEAS})與第二個信號達到(V_{MEAS})之間進行測量。對于非雙倍數據速率（DDR）引腳，(V_{MEAS})的值為1.5V；對于DDR引腳，(V_{MEAS})的值為0.9V。

輸出驅動電流

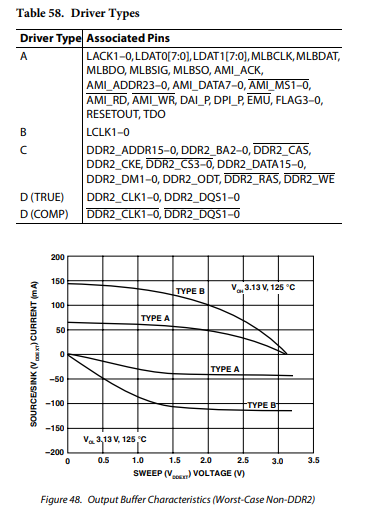

圖48和圖49展示了處理器輸出驅動器的典型電流 - 電壓（I - V）特性，表58列出了與每個驅動器相關的引腳。這些曲線表示輸出驅動器的電流驅動能力與輸出電壓的函數關系。
