SM74611 器件是一種用于光伏的智能旁路二極管 應用。SM74611 設備用于為 string 提供備用路徑 電流 （當面板的某些部分在正常作期間被著色時）。如果沒有旁路二極管， 陰影單元將表現出一個熱點，這是由反向的過度功率耗散引起的 偏向細胞。
*附件：sm74611.pdf

目前，傳統的 P-N 結二極管或肖特基二極管用于 緩解此問題。遺憾的是，這些二極管的正向壓降仍然被考慮在 高（普通二極管約為 0.6 V，肖特基約為 0.4 V）。流過 10 A 的電流 通過這些二極管，功耗可高達 6 W。這反過來會提高 這些二極管通常所在的接線盒內部的溫度，并減少模塊 可靠性。

SM74611 的優點是它具有比 P-N 更低的正向壓降 結和肖特基二極管。它在 8 A 時的典型平均正向壓降為 26 mV，小于 當前。這意味著典型功耗為 208 mW，明顯更低 比傳統肖特基二極管的 3.2 W 高。SM74611 還兼容封裝和引腳 與傳統的 D2PAK 肖特基二極管配合使用，使其成為許多 應用。

特性

• 最大反向電壓 （V R ） 的 30 V
• 工作正向電流 （I F ） 高達 15 A
• 低平均正向電壓（8 A 時為 26 mV）
• 比肖特基二極管更低的功率耗散
• 漏電流比肖特基二極管低
• 封裝和引腳與傳統
  D2PAK 肖特基二極管兼容
• 工作范圍 （T J ） 的 –40°C 至 125°C

參數

方框圖

1. 產品概述

SM74611是一款智能旁路二極管，專為光伏應用設計。它提供了一種替代傳統P-N結二極管或肖特基二極管的解決方案，用于在光伏面板部分被遮擋時提供電流旁路路徑。

2. 主要特性

• ?低正向電壓降?：在8A電流下，平均正向電壓降為26mV，遠低于傳統二極管（約0.6V）和肖特基二極管（約0.4V）。
• ?低功率損耗?：在8A電流下，典型功率損耗為208mW，遠低于傳統肖特基二極管的3.2W。
• ?高反向電壓承受能力?：最大反向電壓（V_R）為30V。
• ?高正向電流能力?：操作正向電流（I_F）高達15A。
• ?寬工作溫度范圍?：結溫（T_J）范圍為-40°C至125°C。
• ?兼容傳統封裝?：與常規D2PAK肖特基二極管封裝和引腳兼容，易于替換。

3. 應用領域

• 光伏面板旁路二極管。
• 微逆變器和功率優化器旁路二極管。

4. 工作原理

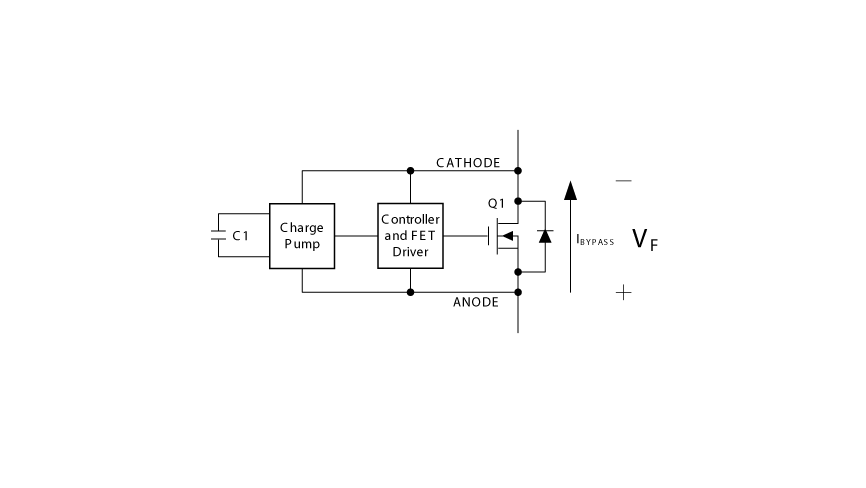

SM74611使用電荷泵驅動N-Channel FET，為旁路電流提供低阻路徑。當光伏面板部分被遮擋時，FET導通，減少功率損耗并防止熱點產生。當沒有遮擋時，FET關閉，電流通過光伏面板的正常路徑流動。

5. 電氣特性

• ? 平均正向電壓（V_F(AVG)） ?：在8A電流、25°C結溫下為26mV。
• ? 功率損耗（P_D） ?：在8A電流、25°C結溫下為208mW，在125°C結溫下為450mW。
• ? 反向泄漏電流（I_R） ?：在28V反向電壓、25°C結溫下為0.3μA，在125°C結溫下為3.3μA。

6. 熱特性

• ? 結到環境熱阻（R_θJA） ?：40.4°C/W。
• ? 結到外殼頂部熱阻（R_θJC(top)） ?：42.6°C/W。

7. 封裝與尺寸

• ?封裝類型?：TO-263（3引腳D2PAK）。
• ?尺寸?：10.18mm × 8.41mm。

8. 應用指南

• ?設計考慮?：在光伏應用中，SM74611應作為旁路二極管串聯連接在光伏面板的子字符串上。
• ?熱測試?：根據IEC和UL標準，應進行熱測試以驗證旁路二極管的可靠性。
• ?布局建議?：ANODE和CATHODE引腳上的負載電流路徑應盡可能寬，以減少寄生電感。

9. 文檔與支持

• 提供了詳細的數據手冊，包括電氣特性、封裝信息、應用指南等。
• 提供了TI社區資源鏈接，以便用戶獲取更多支持和幫助。

SM74611作為一款智能旁路二極管，通過顯著降低功率損耗和提高效率，為光伏應用提供了一種優于傳統二極管的解決方案。
