不少朋友在做系統集成或設備選型時，經常會問一個看似簡單但又容易混淆的問題：圖像采集卡和顯卡一樣嗎？一個是“采圖”的，一個是“顯圖”的，聽起來差不多，功能是不是也差不多？能不能互相替代？到底該怎么選？

別急，作為在圖像處理行業摸爬滾打多年的“老碼農”，今天小頡就用通俗易懂的話，帶你從原理、功能、應用場景三個維度，一次性搞懂這倆硬件到底有啥區別，尤其是圖像采集卡的作用究竟有多重要。

一、圖像采集卡和顯卡到底是不是一回事？

1. 先說結論：完全不是一回事！

●圖像采集卡：是“把外部圖像采進電腦”的設備。它負責的是輸入，比如來自工業相機、醫療設備、監控系統的圖像。

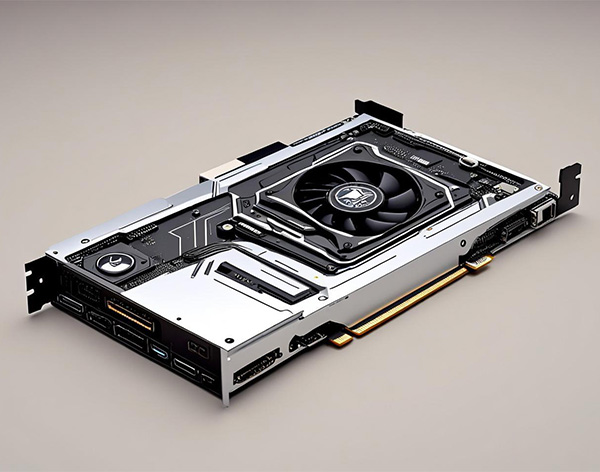

●顯卡（GPU）：是“把圖像從電腦輸出到顯示器”的設備。它負責的是輸出，包括圖像渲染、3D計算、視頻播放等等。

就像一個人要吃飯（采圖）和說話（顯圖）是兩碼事兒，一個輸入一個輸出，方向都不一樣。

2.一張圖看清它們的區別

看明白沒？?jī)烧唠m然都跟“圖像”有關，但干的完全不是一個活兒。你要采圖、存圖、處理圖，就得靠采集卡。你要看圖、玩游戲、做渲染，那顯卡才是主角。

二、圖像采集卡的工作原理，真沒你想的那么簡單

它不是個簡單的“插卡”

很多人以為采集卡就是個中間轉換器，其實不然。圖像采集卡其實是一個有高速傳輸能力 + 圖像預處理能力 + 兼容多種工業協議的專業硬件。

舉個例子：一臺工業檢測設備，需要用4個高速相機采集畫面，每個相機每秒采集120幀高清圖像，這時如果沒有一塊穩定的工業采集卡，圖像不僅可能掉幀、卡頓，甚至直接采集失敗。

圖像采集卡的核心功能包括：

●高速圖像采集：支持USB 3.0、GigE、Camera Link、CoaXPress等協議，傳輸速率從幾百M(fèi)B/s到幾GB/s不等；

●數據緩沖與壓縮：防止系統擁堵，提升穩定性；

●圖像同步與時間戳標記：用于多路相機同步采集，常用于自動化產線；

●預處理功能：一些高端采集卡還內置FPGA，可做ROI裁剪、圖像增強等處理。

三、圖像采集卡用在哪些地方？顯卡替不了！

1. 工業自動化：看得快、看得準、看得穩

這是圖像采集卡應用最廣的領域之一。常見應用包括：

●AOI檢測：線路板瑕疵檢查、芯片表面分析

●機器人引導：視覺輔助定位，提升精度

●高速線掃成像：比如瓶蓋缺陷檢測，1秒要拍幾百?gòu)垐D像

某知名飲料廠使用了8個GigE工業相機 + 2塊PCIe工業采集卡，實現每小時檢測12萬瓶瓶蓋印刷質量，準確率高達99.8%。

顯卡能不能完成這個任務？答案是“完全不能！”因?yàn)樗鼪](méi)辦法“接收”相機來的圖像信號，更無法完成高速、多通道實時采集。

2. 醫療設備：圖像清晰度就是生命線

在醫療領域，采集卡是“影像系統的第一環節”。典型應用：

●內窺鏡視頻采集：需要高分辨率、低延遲圖像輸入（4K/8K）

●超聲系統數據采集：將圖像流傳送到處理系統或AI分析平臺

●手術視頻記錄/直播：高幀率采集，實時存儲

某三甲醫院在內鏡手術室部署4K HDMI醫療采集卡，每次手術錄像穩定無卡頓，為教學和術后分析提供了關鍵數據支持。

3. 安防監控：圖像越多，越需要采集卡來控場

●智慧交通系統：高速抓拍車牌、人臉識別，需要多通道同步輸入；

●城市視頻監控：每天24小時采集上百路視頻流，不能有一幀丟失；

●軍警邊防監控：高幀率+長時間運行，對設備穩定性要求極高。

在這種高強度任務中，工業級圖像采集卡才能做到穩定支持，普通商用設備根本扛不住。

四、顯卡的強項在這，但別搞混位置！

顯卡也很強大，尤其是在以下幾個方面：

●游戲渲染（RTX 4090那種）

●3D建模與渲染（Blender、Maya）

●AI計算（用于深度學習的推理或訓練）

●視頻剪輯與輸出（如PR、DaVinci）

但是，前提是圖像已經進來了。顯卡要發揮作用，得依賴采集卡或者文件系統把圖像先送到電腦內存，再由顯卡進行后期處理。

小頡可以用一句話來總結：采集卡是“搬運工”，顯卡是“加工廠”。沒有搬運工，加工廠根本沒原材料干活。

五、圖像采集卡該怎么選？三步走不踩雷！

Step 1：看接口類型

●USB3.0：適用于中低速通用采集；

●GigE：適合需要傳輸距離較遠（>10m）場景；

●Camera Link / CoaXPress：適用于高速高幀率高分辨率應用；

●HDMI / SDI：常用于醫療、直播、教育場景。

Step 2：確定通道數和帶寬

●多相機同步采集，就得選多通道PCIe工業采集卡；

●幀率高（>60fps）、分辨率大（4K以上）就得考慮帶寬是否夠。

Step 3：穩定性 + 服務

●工業采集卡一般要求支持24/7運行、抗干擾、寬溫寬壓；

●優質廠商（如凌華、華頡）還會提供SDK、API、驅動支持，方便系統集成。

六、一字之差，性能之別，千萬別搞錯！

圖像采集卡和顯卡雖然聽起來像“親兄弟”，但實際用途、原理、應用環境完全不同：

●圖像采集卡是圖像系統的“入口”，負責圖像獲取和傳輸；

●顯卡是圖像系統的“出口”，負責圖像顯示和計算；

●在工業、醫療、安防等專業場景中，采集卡不可替代！

所以，別再用顯卡來做采集的事兒，也別讓圖像采集卡來干顯卡的活。選錯設備，輕則系統卡頓，重則項目失敗，得不償失。
