高精度、快響應、高帶寬、隔離型集成式

電流傳感芯片-GC1868

產品介紹

芯片概述：

GC1868 系列是一款開環霍爾電流傳感芯片，其具有高精度、高帶寬、快速響應、高線性度、低溫度漂移等優點。GC1868提供 0~50A 電流檢測范圍。GC1868 為高性能電流傳感器領域提供了新的解決方案。GC1868 內部采用差分霍爾結構，有效抑制外部雜散磁場。GC1868 已通過 CE 認證。

芯片特點：

? 大電流、高精度

1、 0~50A 電流檢測

2、低原邊導通電阻 :0.85mΩ

3、典型零點溫漂：±2mV

4、典型靈敏度溫漂：±0.5%

5、典型線性度誤差：±0.1%

6、高帶寬、高響應

? 典型帶寬：250kHz

?典型響應時間：1.6us

1、高抗擾、強隔離

? 差分霍爾有效地抵抗外部磁場干擾

? 隔離耐壓：3000Vrms

? 兼容 3.3V/5V 供電

? 比例 / 固定輸出

功能框圖：

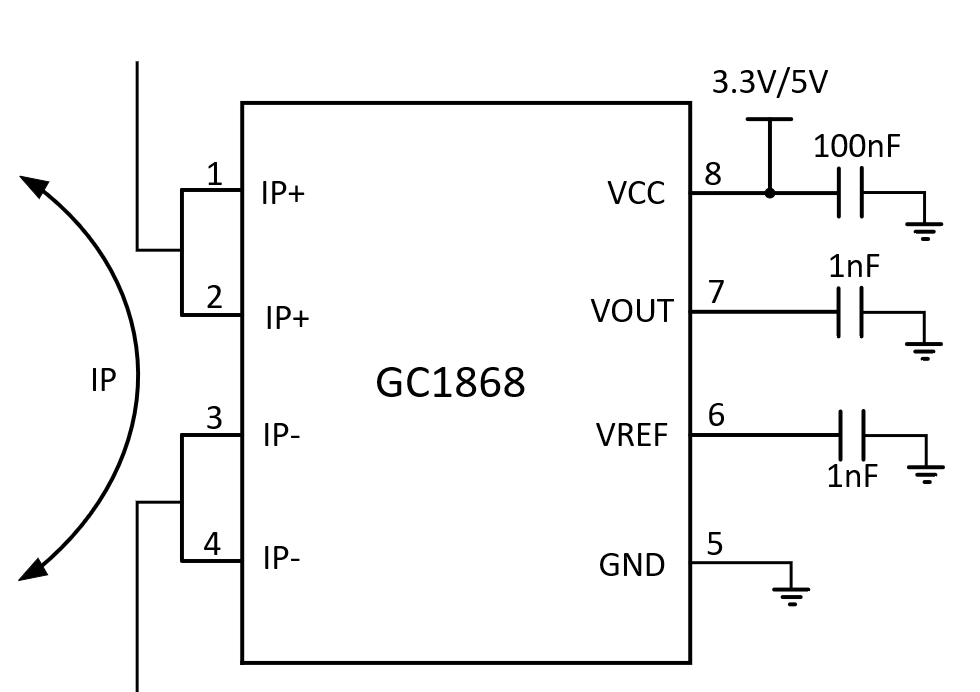

典型應用電路

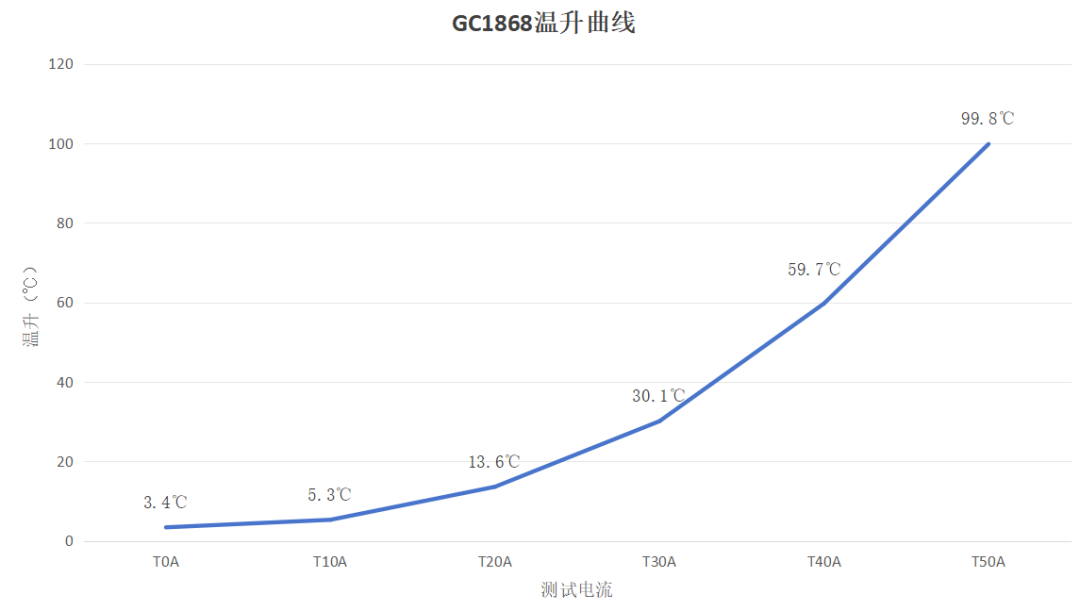

溫升曲線

（該溫升曲線由 Matrixsens 在 25℃環溫、無風條件下，使用MSEVB0005GC1868REVA0 應用板于張家港應用實驗室測得。）

芯片應用：

? 白色家電

? 微型逆變器

? 電源

? 電機控制
