那么當我們拿到抗干擾天線之后，怎么測試抗干擾天線的性能指標呢？

抗干擾天線的指標有哪些

我們以7陣元抗干擾天線為例，技術說明書上的指標一般都有：

• 天線指標

包括天線頻率范圍、阻抗、極化、增益、波束范圍、駐波等；

• 射頻低噪放指標

包括增益，噪聲系數，駐波，帶外抑制，抗燒毀功率等；

• 抗干擾性能指標

單干擾≥110dB，三干擾≥100dB，六干擾≥90dB；

• 其他指標

重量，尺寸，功耗，接口，安裝方式、環境適應性等

在這里，我們只討論抗干擾性能指標。

抗干擾天線的抗干擾性能，其實就是：

抗干擾天線能夠抑制幾個干擾；

每個干擾的功率有多大。

單干擾≥110dB，三干擾≥100dB，六干擾≥90dB

對上面這句話需要翻譯一下：

單干擾、三干擾、六干擾，指出了抗干擾天線能夠抑制幾個干擾。

≥110dB，≥100dB，≥90dB，指出了抗干擾天線能夠抑制多大功率的干擾

我們知道dB是沒有單位的，只是一個數值，那么這里的110dB，100dB和90dB這三個數值代表什么意思呢？

根據行業內約定俗稱的規則，單干擾≥110dB，三干擾≥100dB，六干擾≥90dB，這句話翻譯過來的意思就是：

在有用信號功率-130dBm情況下，可以抗1個超過有用信號功率110dB的干擾，可以抗3個超過有用信號功率100dB的干擾，可以抗6個超過有用信號功率90dB的干擾。

其中的110dB，100dB，90dB就是抗干擾能力指標，每個廠家的產品的性能指標存在差異，不同尺寸的抗干擾天線性能也存在差異，不同方案的抗干擾天線性能也存在差異，不是每個抗干擾天線都是110dB@單干擾，100dB@三干擾，90dB@六干擾。

我們計算一下，有用信號功率-130dBm的時候，超過有用信號功率110dB，就是-20dBm；超過有用信號功率100dB，就是-30dBm；超過有用信號功率90dB，就是-40dBm

最終把抗干擾能力指標翻譯過來就是：

外界存在一個干擾，干擾功率-20dBm，此時抗干擾天線能夠抑制干擾。

外界存在三個干擾，干擾功率-30dBm，此時抗干擾天線能夠抑制干擾。

外界存在六個干擾，干擾功率-40dBm，此時抗干擾天線能夠抑制干擾。

抗干擾天線測試方法

什么叫"能夠抑制干擾"？用什么簡單易行、可以量化的標準評價"能夠抑制干擾"。

抗干擾天線輸出是射頻信號，要對抗干擾能力進行評估，最直接的方式是用頻譜儀等射頻儀器。在有干擾的情況下，看看天線輸出端射頻信號中干擾被抑制了多少dB。但是干擾的樣式不同、帶寬不同，頻譜儀直觀顯示的干擾抑制情況也不同，需要進行換算。對于非天線及射頻研發技術人員來說，難度太大了，無法做到一個準確的、容易操作的衡量標準。

為了準確測量抗干擾能力，最好的方法是在暗室中測試，可以完全屏蔽外界的復雜電磁環境。但是對于用戶來說，根本不具備這樣的條件，而且對于廠家來說，暗室測試成本太高，只能在產品研發階段做測試，一旦進入生產階段，不可能每個抗干擾天線都在暗室進行測試。

所以需要一種操作簡便、適應性強，要求的設備較少的測試方法。

我們以目的為導向來做測試。我們研制抗干擾天線的目的是什么？當有干擾的時候衛星定位接收機不定位，用了抗干擾天線之后衛星定位接收機定位了。

那好了，我們就用在干擾條件下，衛星定位接收機的定位成功率作為評價標準。

采用室外露天測試的方式。

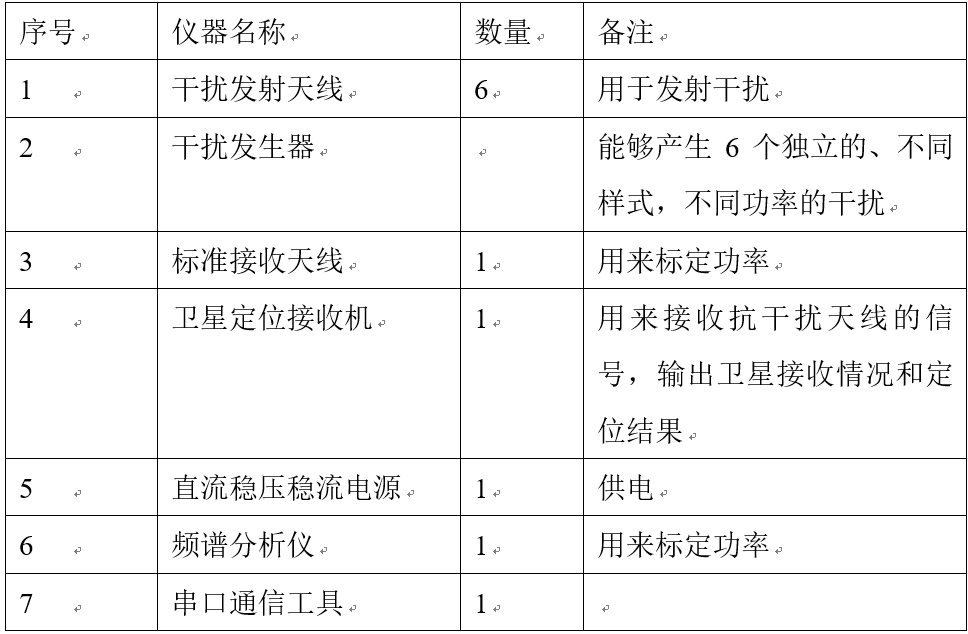

室外測試需要的測試儀器設備如下：

測試步驟

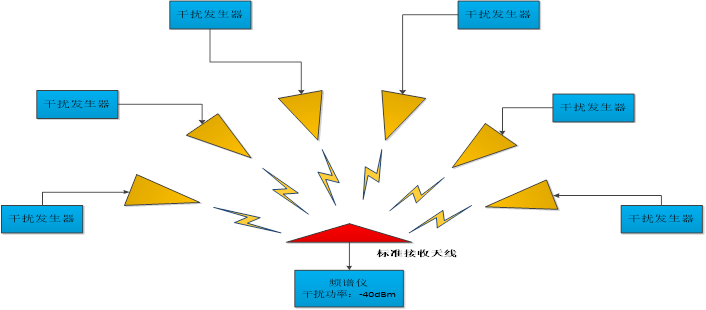

• 標準接收天線安裝在固定支架上，通過射頻電纜和頻譜儀連接。干擾發射天線連接到干擾發生器上。如圖：

標準天線測試

• 在支架測試點的6個方向上均勻布設六個干擾發射天線，6個天線的法線均穿過標準接收天線，以標準接收天線所在平面為基準，6個干擾發射天線的俯仰角在0°~90°范圍內布置。
• 測試人員依次分別調整6臺干擾發生器的輸出功率，保證頻譜儀顯示的干擾功率是-40dBm。

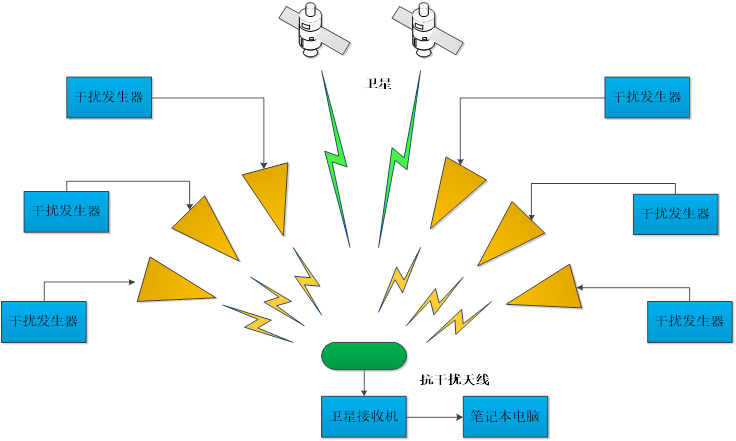

• 取下標準接收天線，把待測試的抗干擾天線安裝在固定支架上，通過射頻電纜與衛星接收機連接，衛星接收機數據輸出口與筆記本連接；如圖

7陣元天線測試

關閉干擾發生器，給待測抗干擾天線和衛星接收機上電，衛星接收機能夠正常定位，保持定位時間不少于2min；

打開干擾發生器，記錄2min衛星接收機輸出的定位數據。

合格判據

在6個干擾，每個干擾功率-40dBm情況下，衛星接收機定位成功率不低于95%。

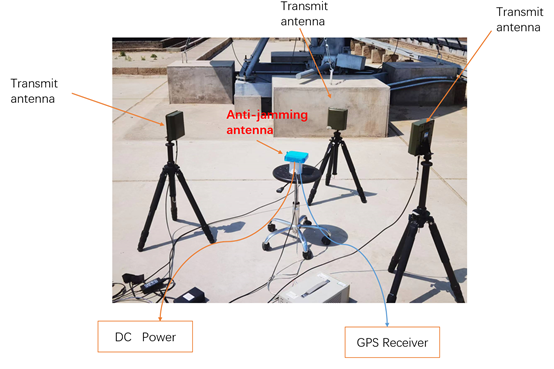

下面是一個四陣元抗干擾天線的實際測試圖，7陣元抗干擾天線測試的場景類似，只是干擾發射天線增加到6個。

4陣元天線實測場景
