晶揚電子推出一款用于高速信號線和高頻天線的超低電容ESD保護器件—TT0501SZ。該產品使用最新的超低電容平臺和先進封裝技術實現了對超高速線路和高頻天線的保護，非常適合USB Type-C、Thunderbolt、HDMI和高頻天線的應用。

如臺式電腦、筆記本電腦、游戲機、高清電視、顯示器、可穿戴設備、TWS（True Wireless Stereo）和無線通信等。該產品已經批量出貨并廣受市場好評。

TT0501SZ產品亮點

1、采用CSP0402-2L封裝（0.4 mm×0.2 mm），外形小巧，可極大節省PCB面積，且成本更低；

2、具有0.18 pF超低電容，保證高速信號的完整性，還可抑制無線信號的高諧波失真。

3、采用晶揚獨有的深回掃前沿專利技術，8/20μs波形測試下，鉗位電壓5V@IPP=4.5A。相比于無回掃和淺回掃器件，深回掃器件能為電路提供更好的保護性能。

4、滿足IEC 61000-4-2測試的10kV接觸放電和10kV空氣放電的ESD耐受沖擊。

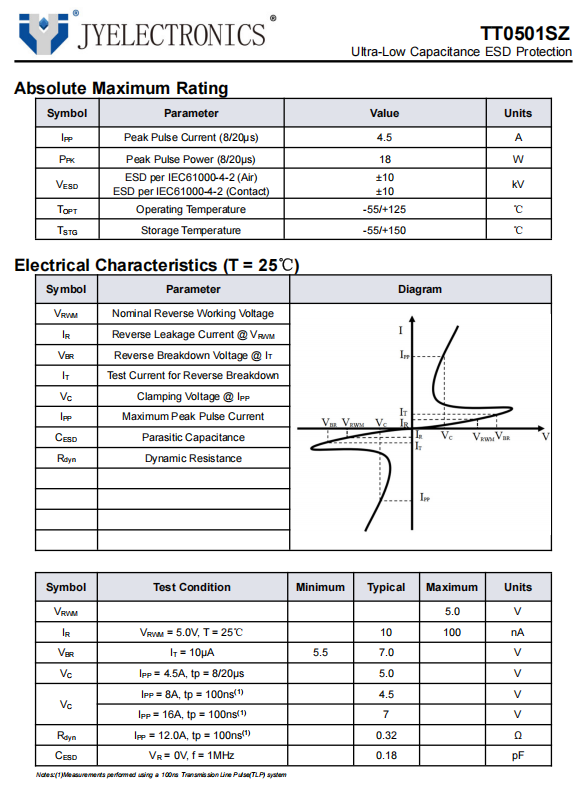

TT0501SZ關鍵參數

參數一覽

LAYOUT設計時的注意事項

1. 將ESD保護器件盡可能靠近I/O連接器放置，以減少ESD接地路徑，提高保護性能。

2. PCB布線盡可能走圓角或45度角，避免直角走線，以避免不必要的反射。

3. 保持差分數據通道的正線和負線之間的走線長度相等，以避免共模噪聲的產生和阻抗失配。
