新唐科技于今年初，針對工業與物聯網的人機界面應用，推出了高效能微處理器 MA35H0系列。MA35H0系列是基于去年的MA35D1產品加以延伸。
新唐科技此舉讓整個MA35的平臺更多元(MA35D1，MA35D0，MA35H0)。也讓工業與物聯網的整個生態鏈更加完整。

MA35H0系列 基于64 位元 Arm Cortex-A35 雙內核，高性能內核運行頻率高達 650 MHz，每個內核包含 32/32 KB I/D L1 緩存，以及 512 KB 共享 L2 快取。
MA35H0系列 內建128 KB 內部啟動內存，并支援USB、SD/eMMC、NAND和SPI Flash（SPI NOR/SPI NAND）四種模式的安全啟動。
為了方便系統設計和制造，MA35H0系列還提供與DDR SDRAM堆疊的LQFP封裝，容量達到128 MB，幫助開發著在硬件設計時，顯著減少了PCB層數、尺寸，并降低 外掛DDR時 高速的電磁干擾(EMI)。

MA35H0系列 同時可以滿足工業與物聯網應用時安全信賴。其中包括Arm TrustZone 技術和安全啟動。并帶有AES、SHA、ECC、RSA、SM2/3/4 和TRNG 的內建加密加速器。
以及提供金鑰儲存和OTP 內存，加以保護敏感和高安全性的資料，并可以達到加密啟動。

MA35H0系列 為了獲得更好的圖形人機界面(HMI)效果，MA35H0系列提供了高達1280 x 800 @ 60 fps分辨率的LCD (RGB)顯示控制器，并提供2D圖形引擎與影像解碼器，JPEG和H.264。

此外，MA35H0系列 也為高效能HMI應用提供高速連接和先進的控制接口，例如兆位元乙太網路、高速USB主機和設備、SD3.0/eMMC和CAN FD。
MA35H0系列具有高度整合的功能，分為五個子系統：核心子系統、記憶體子系統、安全子系統、顯示器、視訊子系統、連接和I/O子系統。

MA35H0系列的主要功能如下：

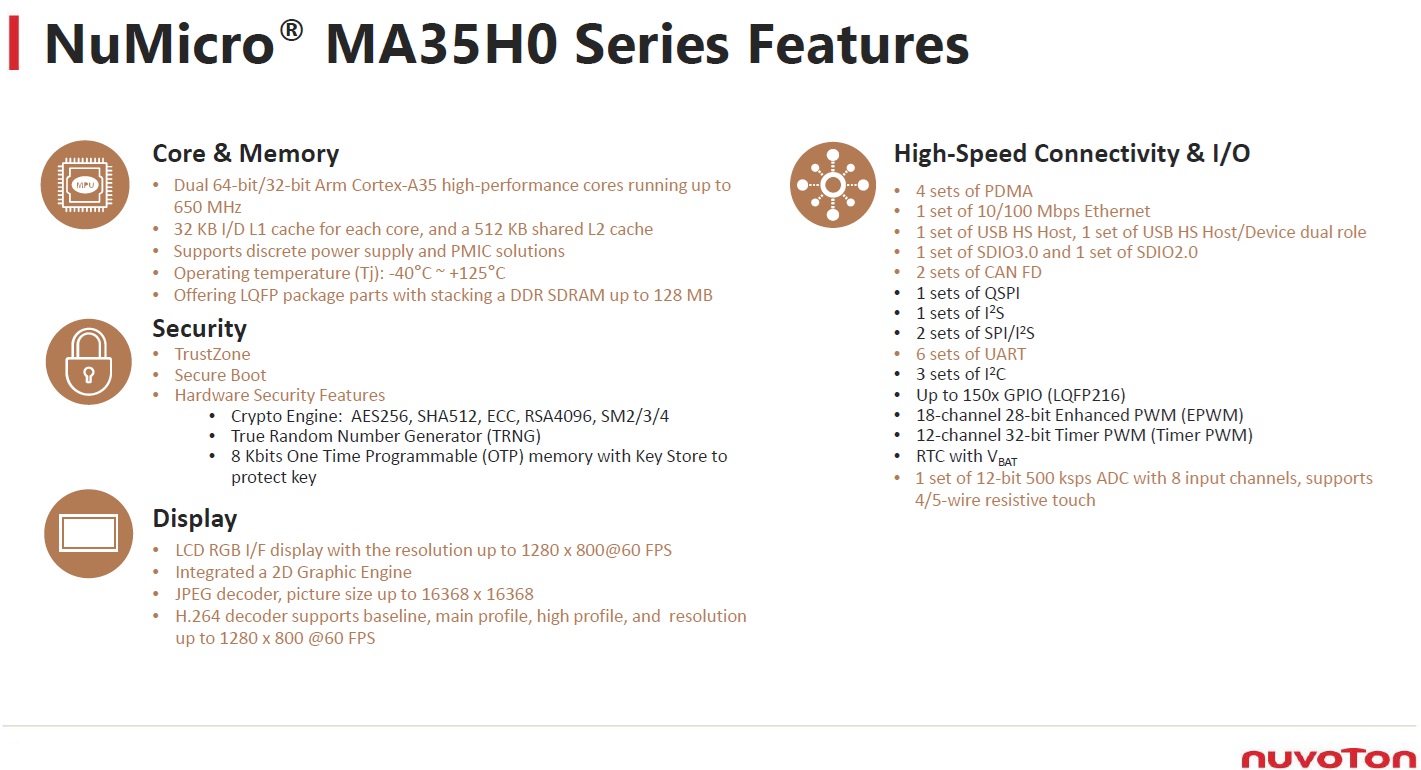

圖一 : MA35H0 Series Features (資料內容來自新唐科技)

MA35H0與MA35D1的比較如下：

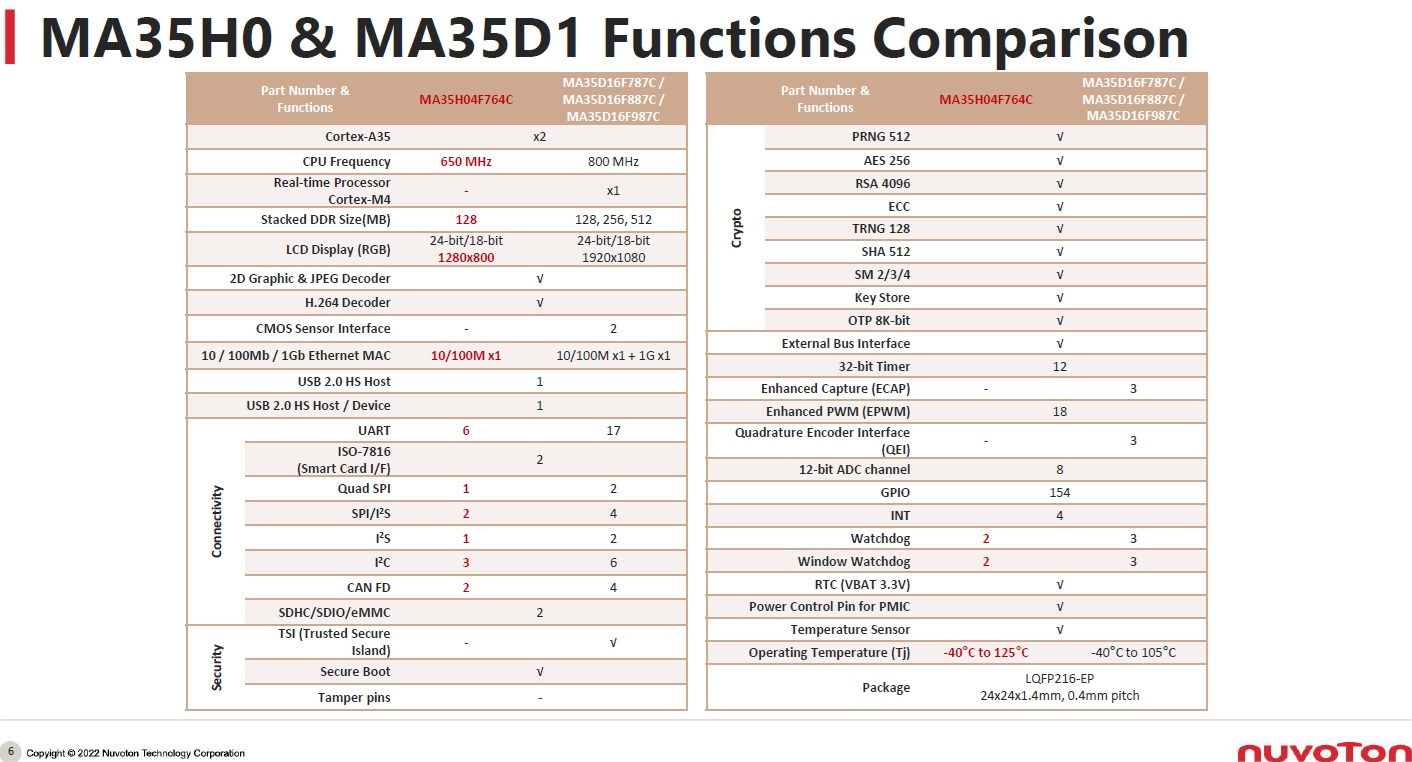

圖二 : MA35H0 Series Features (資料內容來自新唐科技)


接下來本方案重點，主要想讓大大通上的伙伴們了解新唐科技在MA35H0的平臺如何結合emWin達到人機界面(HMI)的實際運用。

MA35H0 系列支援的各種的圖形開發工具，例如：QT, LVGL, altia 與 emWin。

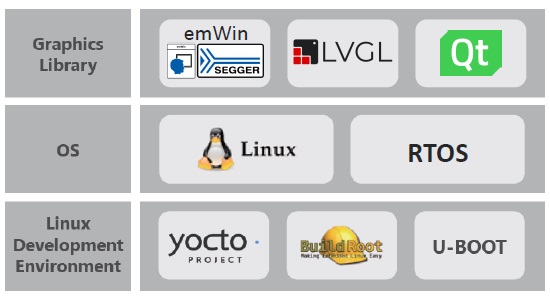

圖三 : MA35H0 Graphics Library (資料內容來自新唐科技)

emWin 是一套由SEGGER Microcontroller 開發出 來的嵌入式圖形與圖庫用戶界面 (GUI)。期可用于任何透過圖形顯示的應用程序。
emWin 提供有效又獨立于處理器和 LCD 控制器的 GUI工具。其兼容于單任務與多任務的平臺。emWin 在嵌入式平臺上非常流行。新唐科技也已從SEGGER獲得 emWin 圖形圖庫的的授權許可。
當開發者在新唐科技的處理器平臺運行emWin 全功能，都可免費。

以下將 介紹 MA35H0平臺上，emWin開發程序：
1. 準備(Preparation)
2. 設計(GUI Design)
3. 建立/產生程式碼(Build code)
4. 平臺顯示確認(Run on Device)

1. 準備(Preparation):
請從新唐科技的連結，下載對應的emWin套件(emWin Package)。并在電腦上進行安裝。
連結如下 :MA35H0 工業人機界面 (HMI) 系列 - Nuvoton
目前最新版的開發程式 "AppWizard V140f_634g"

安裝完成的圖形界面如下：

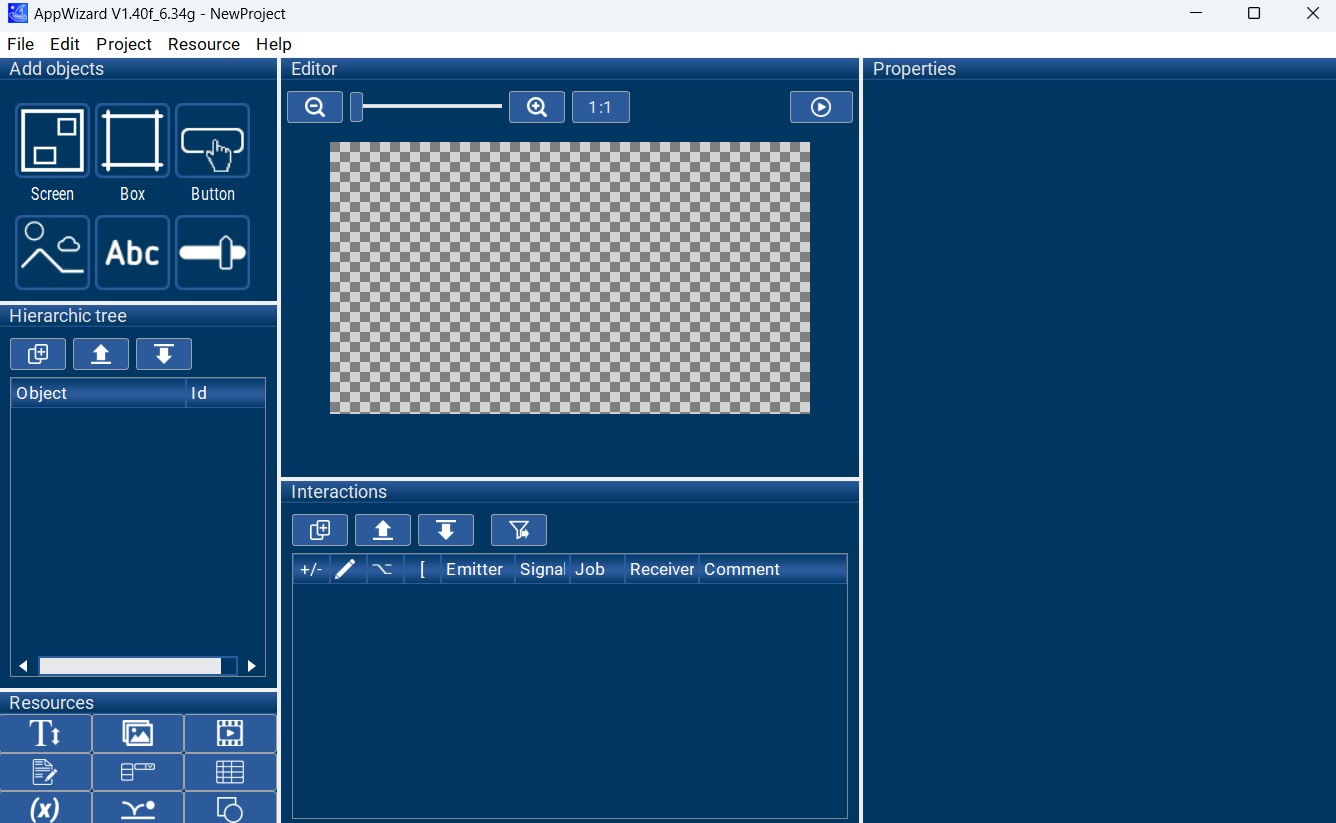

圖四 : AppWizard V140f_634g (圖片內容來自新唐科技/emWin)

2. 設計(GUI Design):
AppWizard V140f_634g界面中，包含了Object(物件) /hierarchic tree(層次樹) /Advanced Setting(進階設定) /Editor(編輯) /Setting Interaction(設定交互) /Object Properties(物件屬性)
程序設計 :Add Object →Create project→ Add new screen object→ Add new box object→ Add new button object→ Play window

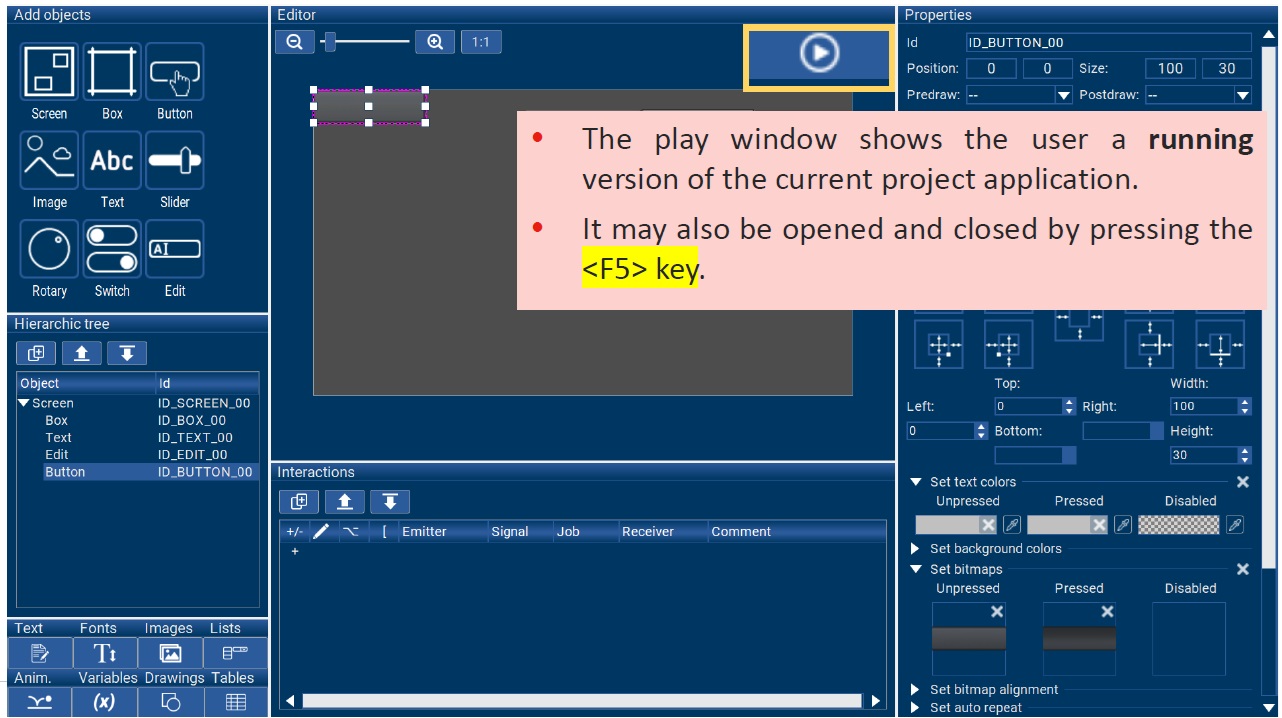

圖五 : emWin設計界面 (圖片內容來自新唐科技)

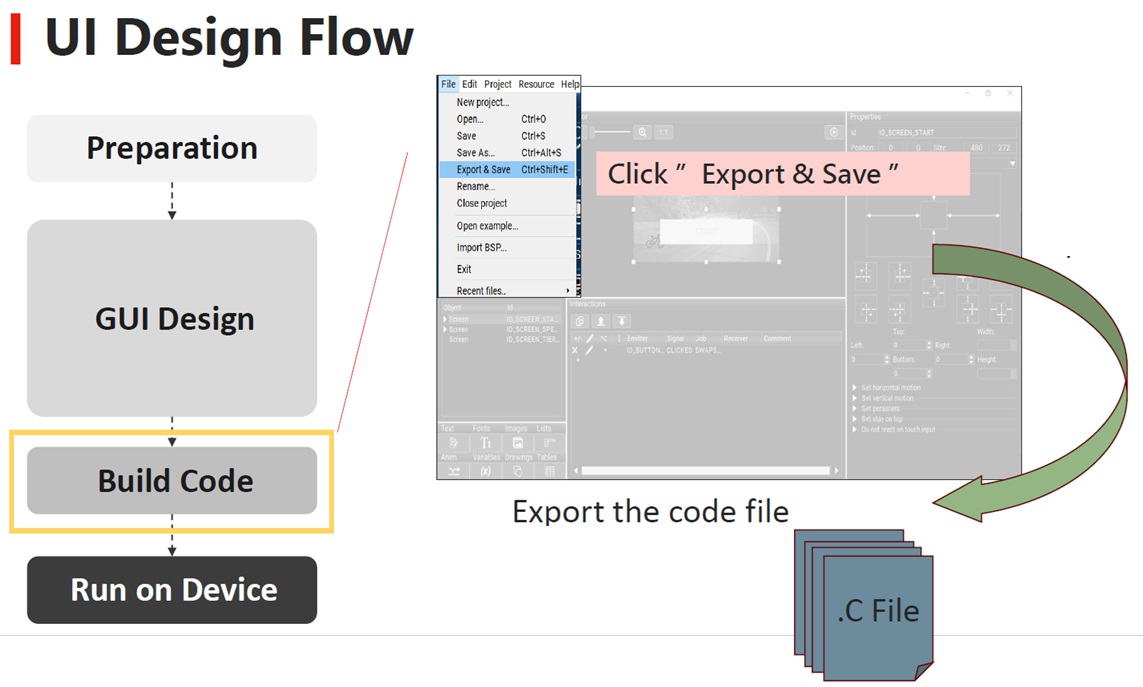

3. 建立/產生程式碼(Build code) :
利用emWin界面中的 "Export & Save ”的選項，可以將程式碼存在電腦當中

圖六 : emWin設計界面 (圖片內容來自新唐科技)

4. 平臺顯示確認(Run on Device) :
將程式碼移植到MA35H0的開發碼中，并產生對應的檔案，燒錄于MA35H0的平臺中，確認人機界面。

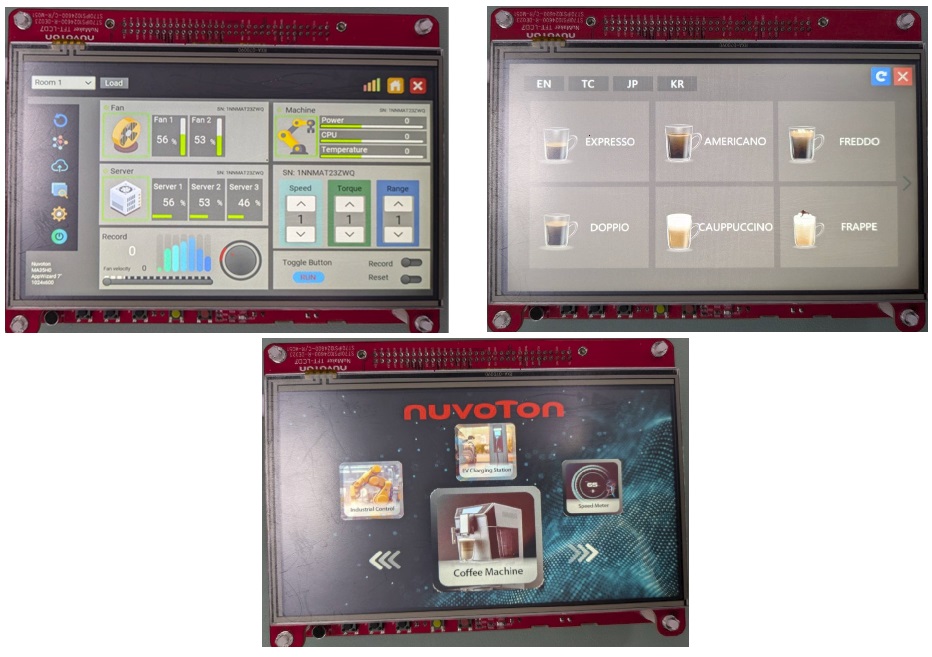

圖七 : MA35H0使用emWin開發的人機界面 (拍攝于新唐科技MA35H0 EVB)

以上，為 基于NUVOTON MA35H0結合emWin的 人機界面設計方案。

更詳細的的流程與資源，也可以參考新唐科技的技術交流論壇與SEGGER 論壇。

AppWizard User Manual:https://www.segger.com/downloads/emwin/UM03003_AppWizard.pdf
AppWizard official training video:https://youtube.com/playlist?list=PLDqLs4CjhqjHF2AoSCNG2amFyMJY9w0eJ
SEGGER forum (emWin related):emWin related - SEGGER - Forum
Nuvoton emWin Quick Start Video:學會使用 emWin AppWizard 快速建立 GUI 于新唐 HMI 平臺 (youtube.com)
Nuvoton emWin forum:Nuvoton HMI/GUI - NuForum

?場景應用圖

?產品實體圖

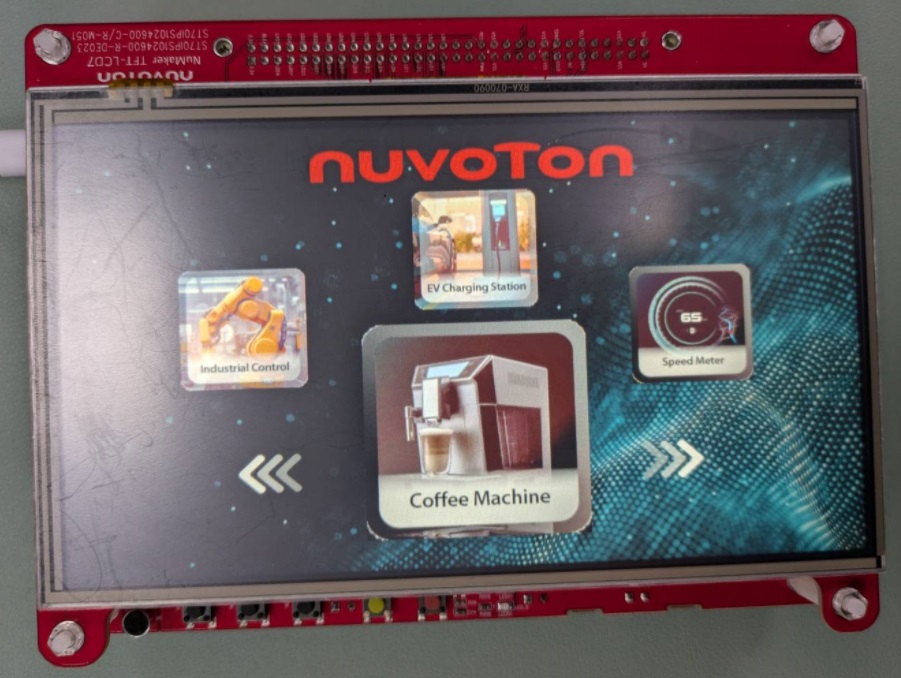

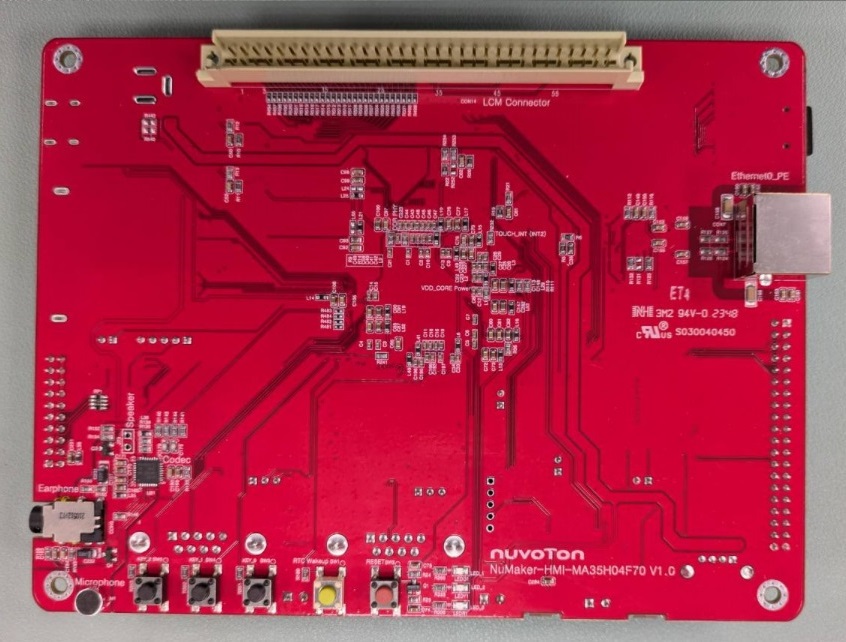

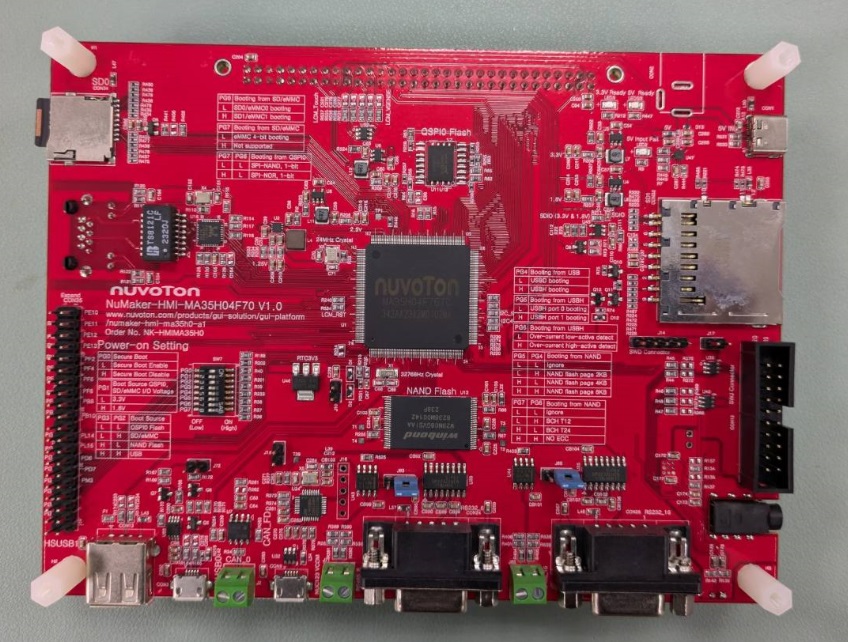

?展示板照片

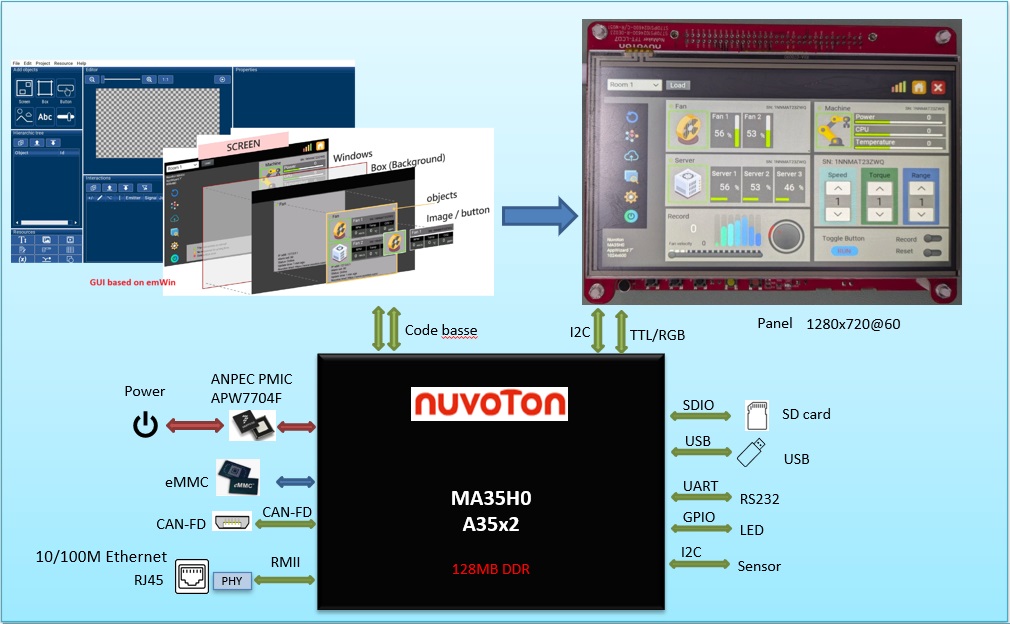

?方案方塊圖

?核心技術優勢

MA35H0 核心功能：

1. 雙核心的 Cortex A35 @ 650 MHz

2. 內建128 MB DDR 于 LQFP216 封裝

3. 支持 JPEG 與 H.264 解碼器，分辨率 達 1280 x800 @ 60fps

4.工作溫度 (Tj ): 40 C ~ +125 C，適合工控工作環境

5. 支持圖形開發工具"emWin"，并免費授權于MA35H0

?方案規格

圖形開發工具"emWin"

1. 高品質繪圖軟體函數庫，免費授權于新唐科技MA35H0

2. 支持動畫特效、抗鋸齒性繪圖功能，

3. 視窗物件建構與視窗管理，容易上手
