TPS2090、TPS2091 和 TPS2092 雙通道以及 TPS2095、TPS2096 和 TPS2097 四通道配電開關適用于可能遇到重電容負載和短路的應用。TPS209x 器件集成了 80m N 溝道 MOSFET 高側電源開關，適用于需要在單個封裝中集成多個電源開關的配電系統。每個開關都由一個獨立的邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7 V 的電源下工作。
*附件：tps2095.pdf

當輸出負載超過限流閾值或出現短路時，TPS209x 會切換到恒流模式，將過流 （OCx） 邏輯輸出拉低，從而將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。TPS209x 器件設計用于在 0.5A 負載下進行電流限制。

特性

• 80 m 高側 MOSFET 開關
• 每通道 250 mA 連續電流
• 具有過流邏輯輸出的獨立熱保護和短路保護
• 工作范圍：2.7V 至 5.5V
• CMOS 和 TTL 兼容使能輸入
• 2.5ms 典型上升時間
• 欠壓鎖定
• 10 μA 最大待機電源電流
• 雙向開關
• 提供 8 引腳和 16 引腳 SOIC 封裝
• 環境溫度范圍：0°C 至 85°C
• ESD 保護

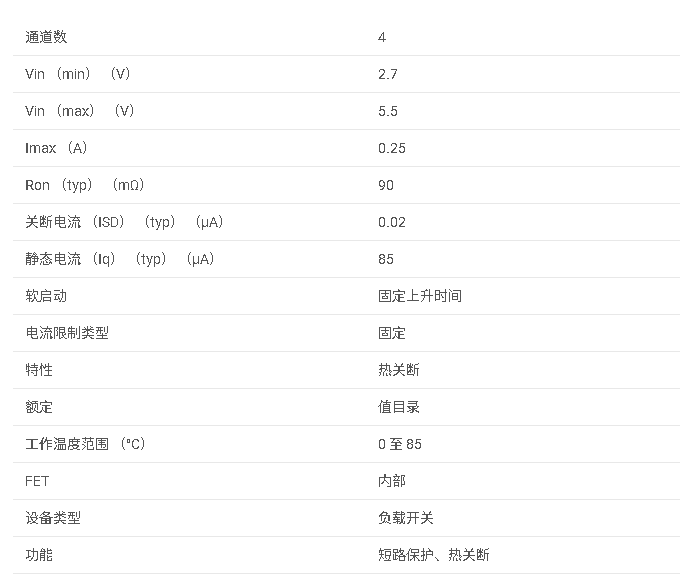

參數

一、產品概述

TPS是一款四通道高側功率分配開關，專為需要多個電源開關的應用設計。它集成了-mΩ的N溝道MOSFET，適用于需要高電流和獨立熱保護及短路保護的應用場景。

二、主要特性

• ?四通道設計?：每個通道獨立控制，適用于多電源系統。
• ?高側MOSFET開關?：集成-mΩ N溝道MOSFET，最大連續電流可達mA。
• ?獨立熱保護和短路保護?：每個通道具備獨立的熱保護和短路保護功能，防止過流和過熱損壞。
• ?過流邏輯輸出?：當輸出負載超過電流限制閾值或發生短路時，相應的OCx邏輯輸出變?yōu)榈碗娖健?/li>
• ?寬工作電壓范圍?：支持.V至.V的工作電壓范圍。
• ?低待機功耗?：最大待機供電電流為μA。
• ?雙向開關?：支持雙向電流流動。
• ?小尺寸封裝?：提供引腳和引腳SOIC封裝選項。

三、應用領域

• ?重電容負載應用?：如電源管理系統。
• ?短路保護需求應用?：如通信設備和工業自動化系統。
• ?熱插拔應用?：需要安全插入和移除電源模塊的系統。

四、電氣特性

• ?靜態漏源導通電阻?：在V_IN=V，T_J=°C，I_O=.A條件下，典型值為mΩ，最大值為mΩ。
• ?上升時間?：在V_IN=.V，R_L=Ω，C_L=μF條件下，典型值為.ms。
• ?下降時間?：在相同條件下，典型值為.ms。
• ?短路輸出電流?：在V_IN=V，輸出短接至地條件下，典型值為.A。
• ?欠壓鎖定?：當輸入電壓低于約V時，自動關閉電源開關。

五、功能描述

• ?電源開關?：通過內部電荷泵提供門極驅動電壓，控制高側MOSFET的導通和關斷。
• ?電荷泵?：無需外部組件，即可在低至.V的供電電壓下工作。
• ?驅動器?：控制MOSFET門極電壓的上升和下降時間，以最小化開關過程中的電流涌浪和電磁干擾。
• ?使能輸入?：兼容CMOS和TTL邏輯電平，用于獨立控制每個通道的開關狀態。
• ?過流保護?：當輸出電流超過限制閾值時，自動進入恒流模式，并通過OCx輸出指示過流狀態。
• ?熱保護?：當結溫升高至約°C時，自動關閉受影響的通道，防止過熱損壞。

六、封裝與尺寸

• ?封裝類型?：SOIC封裝。
• ?封裝尺寸?：具體尺寸請參考數據手冊中的封裝圖。

七、應用信息

• ?電源考慮?：建議在輸入引腳附近放置.μF至.μF的陶瓷旁路電容，以減少電源瞬態。
• ?過流響應?：設備能夠檢測并響應三種可能的過載情況，包括預使能短路、使能時短路和逐漸增加的負載。
• ?熱耗散與結溫?：需要計算每個通道的功率耗散和結溫，以確保在安全工作范圍內運行。
