OPA356-Q1 是一款高速電壓反饋 CMOS 運算放大器，專為視頻應用和其他需要寬帶寬的 應用 而設計。OPA356-Q1 具有單位增益穩定性，可以驅動大輸出電流。差分增益為 0.02%，而差分相位為 0.05°。靜態電流只有 8.3mA。

數據手冊：*附件：OPA356-Q1 汽車類、2.5V、200MHz GBW、CMOS單通道運算放大器技術手冊.pdf

OPA356-Q1 針對低至 2.5V (±1.25V) 和高達 5.5V (±2.75V) 的單電源或雙電源供電運行進行了優化。OPA356-Q1 的共模輸入范圍的下限可擴展至低于接地電壓 100mV，上限可擴展至高于 V+ 1.5V。電源軌的輸出擺幅在 100mV 以內，從而支持寬動態范圍。

OPA356-Q1 采用 SOT23-5 封裝，額定溫度范圍為 –40°C 至 125°C。

特性
? 符合汽車類 應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級：–40°C 至 125°C 環境溫度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C6
? 單位增益帶寬：450MHz
? 高帶寬：200MHz GBW
? 高壓擺率：360V/μs
? 低噪聲：5.8 nV/√Hz
? 出色的視頻性能：
– 差分增益：0.02%
– 差分相位：0.05°
– 0.1dB 增益平坦度：75MHz
? 輸入范圍包括接地
? 軌到軌輸出（在 100mV 以內）
? 低輸入偏置電流：3pA
? 熱關斷
? 單電源工作電壓范圍：2.5V 至 5.5V

引腳功能和配置

典型特性

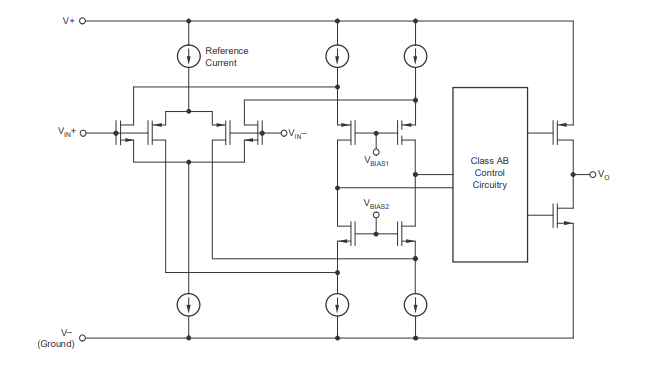

功能方框圖

應用
? 信息娛樂系統
? ADAS 系統
? 雷達
? 動態穩定控制 (DSC)
