概述
DS5003安全微處理器集成了最先進的加密功能,包括一套專門設計的安全機構,能夠抵御各種級別的威脅,包括監測、分析和物理攻擊。這樣,想要獲得任何有關存儲器內容的信息,都需付出極大努力。而且, DS5003所特有的“柔性”特性使用戶能夠頻繁修改安全信息,使攻擊者經過大量努力獲得的任何安全信息失去價值。該器件是DS5002FP安全微處理器芯片的增強版,具有額外的暫存區RAM。
數據表:*附件:DS5003安全微處理器芯片技術手冊.pdf
特性
- 適合于安全/敏感應用的8051兼容微處理器
- 固件安全性
- 防沖擊工作
應用
- 需要軟件保護的任何應用
- 游戲機
- 密碼鍵盤

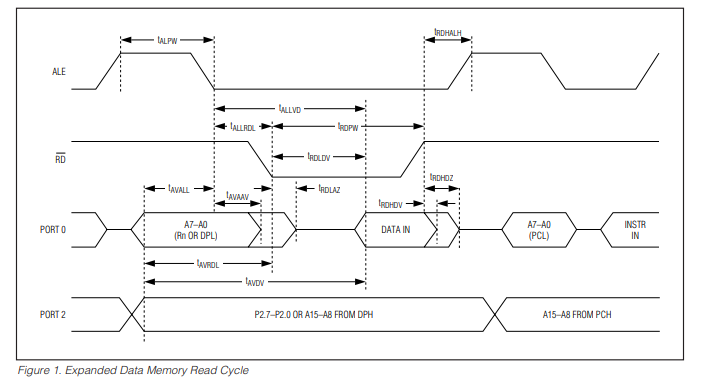

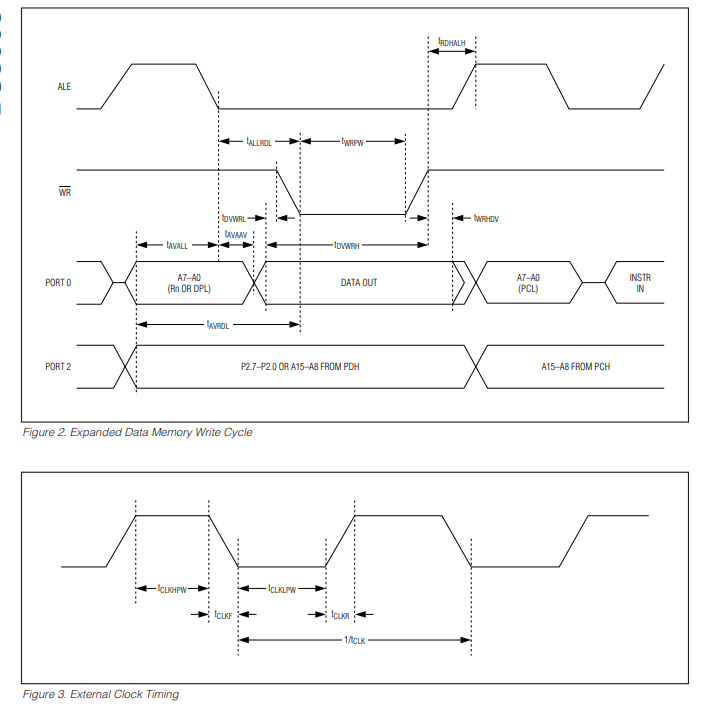

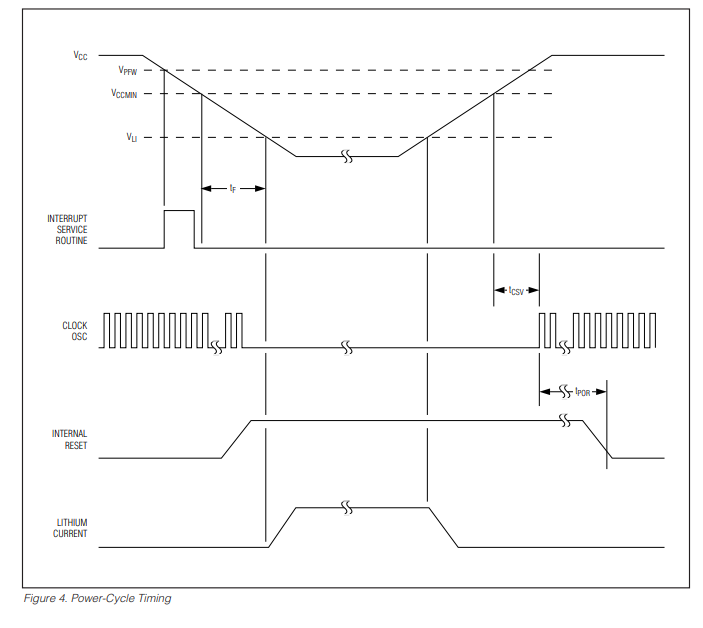

交流特性—程序
注1:所有電壓均以地為參考。
注2:最大振蕩頻率fOSC是在所有輸出引腳斷開連接的情況下測量的;XTAL1由t CLKR 、tCLKF = 10ns驅動,VIL = 0.5V;XTAL2斷開連接;RST = 端口0 = V CC ,MSEL = VSS 。
注3:空閑模式下,IIDLE是在所有輸出引腳斷開連接的情況下測量的;XTAL1由t CLKR 、tCLKF = 10ns驅動,VIL = 0.5V;XTAL2斷開連接;端口0 = V CC ,RST = MSEL = VSS 。
注4:停止模式下,ISTOP是在所有輸出引腳斷開連接的情況下測量的;端口0 = V CC ;XTAL2未連接;RST = MSEL = VSS 。
注5:引腳電容是在VCC 下以1MHz、TA = +25°C的測試頻率測量的。此規格已進行特性分析,但未進行量產測試。
注6:VCC02是在VIL 最大負載為10μA時的VCC 。
注7:ICC 是在正常工作模式下可從VCC0 汲取的平均最大工作電流。
注8:Iμ 是當VCC = 0V且VCC0 斷開連接時從VIL 汲取的電流。電池備份模式下,2.5V ≤ VBAT ≤ 4.0V,VSS ≤ V BAT ,VSDI 應為VIL 引腳,IBAT 最大。
注9:PF引腳工作在2.0V或VCC0 (以較低者為準),VBAT ≥ 3.0V 。
注10:VIH 最小值為2.0V或VCC0 (以較低者為準)。脈沖必須長于tPSR 才能通過去抖電路,但SDI未去抖,除非避免意外損壞。
注11:SDI在大于tPSA 之前不保證去抖。
注12:晶體啟動時間是從電源施加到芯片開始,使晶體產生振動所需的時間。用戶應向晶體供應商確認啟動時間是否滿足電路時鐘脈沖要求。
-
