在無線充電技術快速發展的今天，英集芯IP6825作為一款符合Qi標準的5W無線充電發射端控制SoC芯片，憑借其高集成度和成本優勢，成為眾多消費電子產品的理想選擇。本文將深入解析IP6825的引腳功能，并結合實際應用場景，提供專業且易懂的使用技巧。

一、芯片基礎與引腳概覽

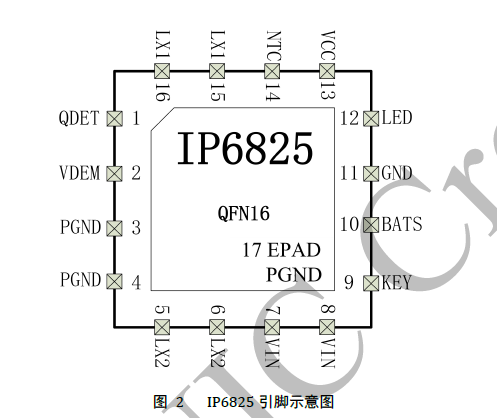

IP6825采用QFN-16-EP（3x3）封裝，共16個引腳，立創商城現貨售價約2.12元，配套資料齊全。其核心優勢在于片內集成全橋驅動電路、功率MOS管，以及電壓/電流雙路ASK通信解調模塊，顯著降低了外圍電路復雜度。引腳設計圍繞無線充電三大關鍵流程展開：檢測（Analog Ping）、通信（Digital Ping）和功率傳輸。

二、關鍵引腳功能詳解

1. NTC引腳：溫度保護的“哨兵”
2. 該引腳通過外接NTC熱敏電阻與下拉電阻分壓，實時監測系統溫度。當引腳電壓超過1/2 VCC時，芯片會立即停止功率傳輸，防止過熱損壞——好比電飯煲的溫控開關，溫度異常自動斷電。實際布線時，建議將NTC傳感器貼近線圈，并選用精度±1%的分壓電阻。
3. VCC引腳：能量供給的“大動脈”
4. 作為主供電輸入，需搭配低ESR的10μF陶瓷電容濾波。若電壓波動超過±5%，可能觸發芯片保護機制。類比城市供水系統，穩定的水壓（電壓）才能保證各戶（電路模塊）正常運轉。
5. 通信相關引腳：數據對話的“翻譯官”

• ASK解調引腳（如RX_ASK）負責解碼接收端發送的調制信號，類似翻譯耳機的實時轉譯功能。
• Digital Ping信號引腳用于建立雙向通信鏈路，成功后才能啟動充電，相當于設備間的“握手協議”。

三、高階應用技巧

1. 線圈選型與引腳匹配
2. 支持A11/A11a線圈，但需注意：

• 驅動引腳（如DRV_H/L）走線應等長，避免全橋電路時序偏差。
• 線圈電感量偏差需控制在±5%內，可通過調整諧振電容引腳（如LC_TUNE）旁路電容補償。

1. 熱設計的三重保險
2. 除NTC引腳外，建議：

• 在功率MOS引腳（如SW1/SW2）下方鋪設散熱銅箔，面積不小于20mm2。
• 環境溫度＞50℃時，可并聯雙NTC電阻提升監測靈敏度。

1. 故障排查速查表
2. | 現象 | 優先檢查引腳 | 工具建議 |
3. |---------------|-----------------------|-------------------|
4. | 無法檢測設備 | RX_ASK對地阻抗 | 示波器+頻譜分析儀|
5. | 充電頻繁中斷 | NTC引腳分壓比 | 恒溫烙鐵+萬用表 |

四、設計陷阱與避坑指南

• “幽靈充電”問題：當RX_ASK引腳受到≥200mV噪聲干擾時，可能誤判為接收端存在。解決方案是在引腳添加RC濾波器（典型值：1kΩ+100nF）。
• MOS管擊穿風險：全橋驅動引腳（如DRV_H）若出現＞100ns的死區時間重疊，會導致直通電流。建議用示波器驗證驅動時序。

通過合理運用這些引腳特性，開發者可快速實現直徑≤35mm的微型無線充電模組，BOM成本降低40%以上。正如精密的鐘表需要每個齒輪協同工作，只有深入理解IP6825的引腳語言，才能釋放這顆芯片的全部潛能。
