DS3668 四通道外設驅動器專為需要低工作功率、高擊穿電壓、高輸出電流和低輸出導通電壓的應用而設計。與大多數可用的外設驅動器不同，每個輸出上都包含一個獨特的故障保護電路。當任何輸出上的負載電流超過 1.0A（大約）超過內置延遲時間（標稱值為 12 μs）時，該輸出將被其保護電路關閉，而不會影響其他輸出。這種情況將一直存在，直到通過將相應的輸入或使能引腳切換為低電平至少 1.0 μs 來重置該保護電路。提供此內置延遲是為了確保保護電路不會由與某些類型的負載相關的導通浪涌電流觸發。
*附件：ds3668.pdf

DS3668 的輸入結合了 TTL 兼容性和高輸入阻抗。事實上，其極低的輸入電流使其能夠由 MOS 器件直接驅動。每個輸出能夠吸收 600 mA 電流，并提供 70V 的擊穿電壓。但是，對于感性負載，輸出應箝位至 35V 或更低，以避免在關閉期間閂鎖（感性反激式保護 - 參見 AN-213）。為此，每個輸出端提供了一個能夠處理 800 mA 電流的片上箝位二極管。此外，DS3668 還集成了保證無毛刺上電或下電作的電路，以及當輸入開路時將輸出置于高阻抗狀態的故障安全功能。

模制封裝經過專門構造，與傳統封裝相比，功率耗散更高。四個接地引腳通過特殊的銅引線框架直接連接到器件芯片。當四通道驅動器焊接到 PC 板上時，該器件的額定功率顯著提高。

特性

• 輸出故障保護
• 高阻抗 TTL 兼容輸入
• 高輸出電流 - 每個輸出 600 mA
• 35V 時無輸出閂鎖
• 低輸出導通電壓（典型值為 550 mV @ 600 mA）
• 高擊穿電壓 （70V）
• 集電極開路輸出
• 用于感應反激式保護的輸出箝位二極管
• NPN 輸入，輸入電流最小（典型值為 1 μA）
• 低工作功率
• 標準 5V 電源
• 上電/斷電保護
• 故障安全作
• 2W 功率包
• 與 SN75437 引腳對引腳兼容

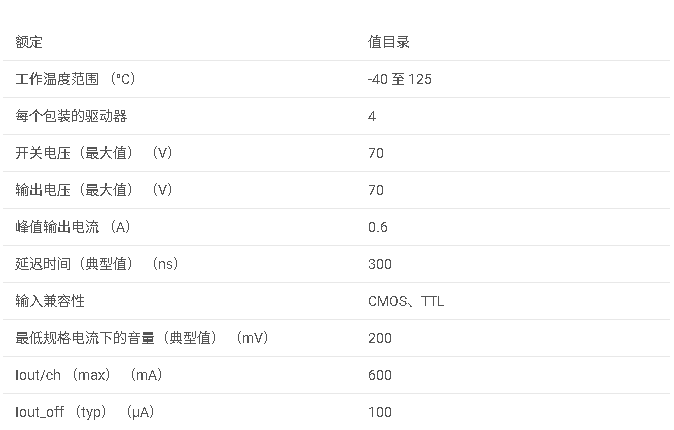

參數

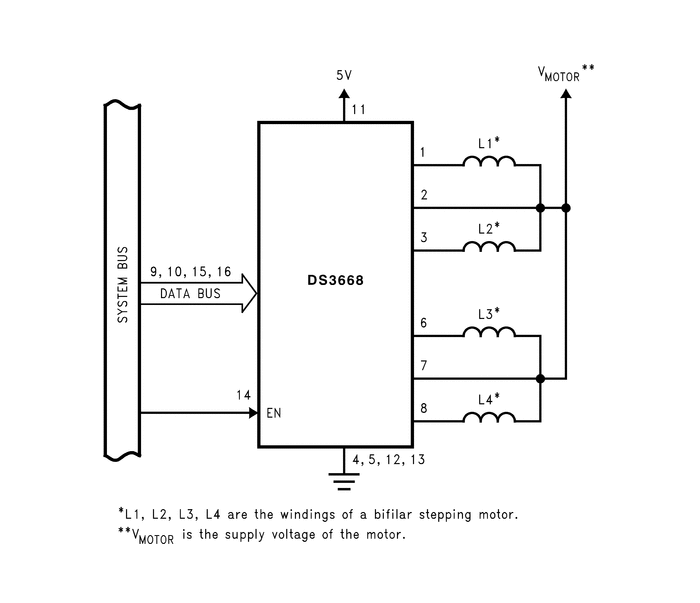

方框圖

. 產品概述

• ?產品名稱?：DS
• ?類型?：四通道故障保護外設驅動器
• ?特點?：
  • 低工作功率
  • 高擊穿電壓
  • 高輸出電流
  • 低輸出導通電壓
  • 每個輸出具有獨特的故障保護電路

. 功能特性

• ?故障保護?：當任何輸出的負載電流超過約.A（超過內置延遲時間，約μs）時，該輸出將被其保護電路關閉，不影響其他輸出。
• ?輸入兼容性?：TTL兼容，高輸入阻抗，低輸入電流，可直接由MOS器件驅動。
• ?輸出能力?：每個輸出可吸收mA電流，提供V擊穿電壓。對于感性負載，輸出應鉗制在V或以下以避免關斷時的閂鎖效應。
• ?保護二極管?：每個輸出配備一個能夠處理mA的鉗位二極管，用于感性飛回保護。
• ?啟動/關閉保護?：保證無故障的上電或下電操作。
• ?安全操作?：輸入開路時，輸出處于高阻抗狀態。
• ?封裝?：采用特殊構造的封裝，允許比常規封裝更高的功率耗散。

. 應用領域

• 繼電器驅動器
• 電磁閥驅動器
• 錘驅動器
• 步進電機驅動器
• 三端雙向可控硅驅動器
• LED驅動器
• 高電流、高電壓驅動器
• 電平轉換器
• 光纖LED驅動器

. 電氣特性

• ? 輸入高電壓（VIH） ?：.V
• ? 輸入低電壓（VIL） ?：.V
• ? 輸出低電壓（VOL） ?：
  • IL=mA時，.-.V
  • IL=mA時，.-.V
• ? 二極管正向電壓（VF） ?：IF=mA時，.-.V
• ? 保護電路閾值電流（ITH） ?：.-.A
• ? 開啟延遲（tPHL） ?：RL=Ω, VL=V時，.-.μs
• ? 關閉延遲（tPLH） ?：RL=Ω, VL=V時，-.μs
• ? 保護使能延遲（tFZ） ?：檢測到故障后，-μs
• ? 保護電路重置輸入低時間（tRL） ?：.μs

. 封裝與尺寸

• ?封裝類型?：雙列直插式封裝（DIP）
• ?物理尺寸?：文檔中提供了詳細的物理尺寸圖。

. 使用注意事項

• 對于感性負載，輸出應鉗制在V或以下，以避免關斷時的閂鎖效應。
• 在使用前，請仔細閱讀文檔中的絕對最大額定值和操作條件，以確保正確和安全地使用該產品。

. 典型應用

• 文檔中提供了多種典型應用電路圖，包括保護電路框圖。
