概述
MAX4895E集成電平轉換緩沖器，為VGA信號提供R、G、B端口保護。

MAX4895E具有H、V (行、場)電平轉換緩沖器，可將來自圖形輸出的低電平CMOS輸入轉換成滿足全+5.0V、TTL兼容的輸出。每路輸出可提供±10mA驅動，滿足VESA?規范。此外，器件還可接受+5.0V、直接數字控制(DDC)信號，并將其轉換為圖形器件所需的較低電平。用戶將圖形輸出電源連接至VL設定該電平。R、G、B端保護圖形輸出引腳免受靜電(ESD)沖擊而損壞，七路輸出均具有高壓ESD保護。

MAX4895E工作在擴展級-40°C至+85°C溫度范圍，提供16引腳、3mm x 3mm TQFN封裝。
數據表：*附件：MAX4895E VGA端口保護器技術手冊.pdf

應用

• 臺式計算機
• 圖形卡
• 筆記本電腦
• 服務器

特性

• H1、V1、SDA1、SCL1、R、G、B端帶有ESD保護
  • ±15kV—人體模型
  • ±8kV—IEC 61000-4-2、接觸放電
• 低靜態電流，IQ ≤ 5μA (最大值)
• 電容低至3pF (最大值) (R、G、B端口)
• DDC電平轉換保護和隔離
• 行同步、場同步電平轉換/緩沖
• 輸入與VL兼容
• 輸出完全兼容于+5.0V TTL (符合VESA標準)
• 每個H、V端口可提供±10mA驅動
• 節省空間、無鉛、16引腳(3mm x 3mm) TQFN封裝

典型操作電路

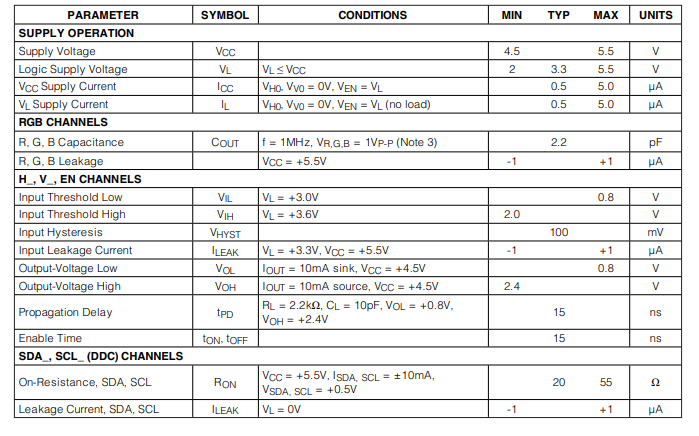

電特性

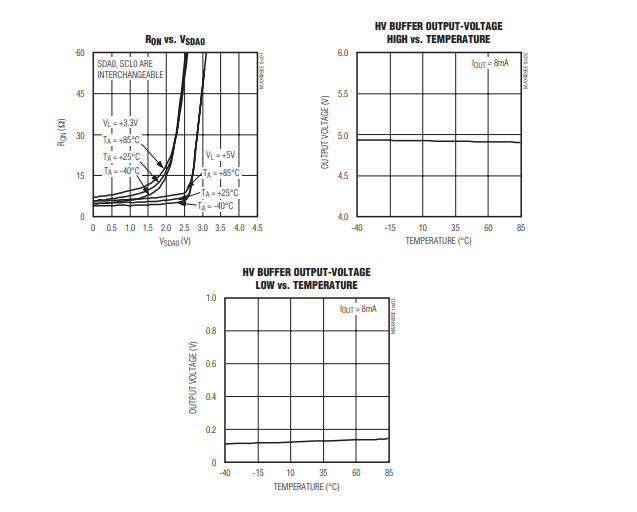

典型操作特性

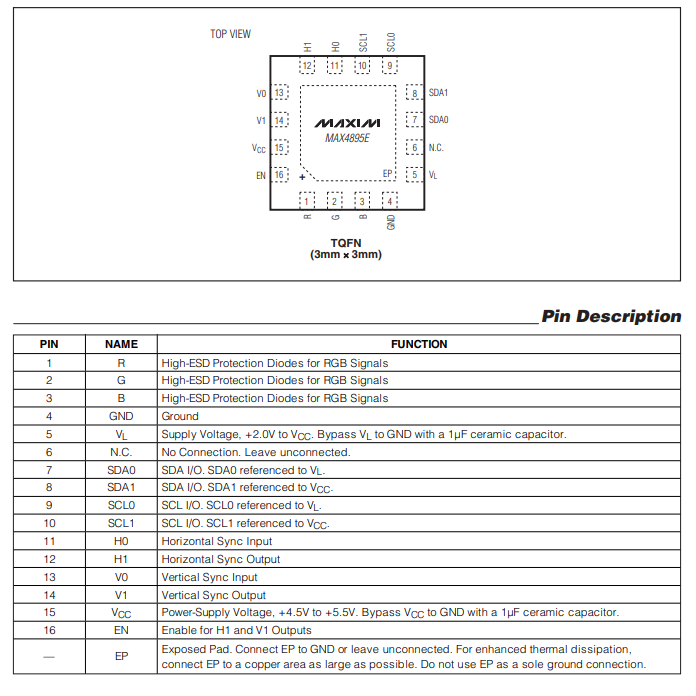

引腳配置描述

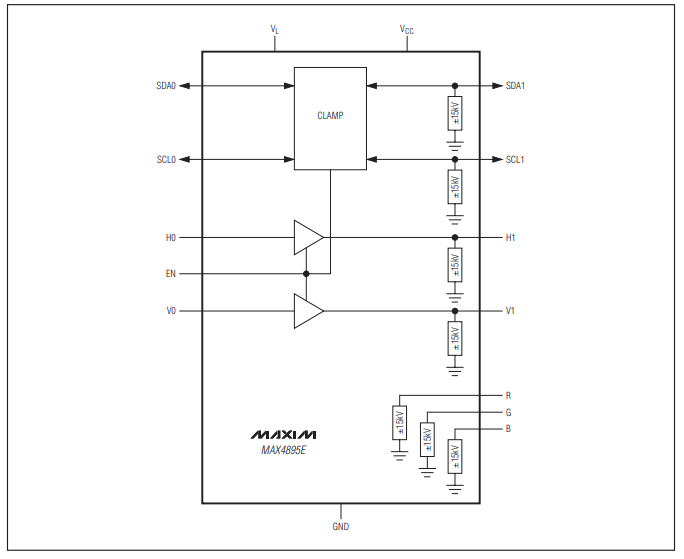

框圖

詳細說明

MAX4895E集成了電平轉換緩沖器，并具備針對VGA信號的R、G、B端口保護功能。水平和垂直同步（H/V）同步電平轉換緩沖器可支持低電壓CMOS或標準TTL兼容圖形控制器。該器件滿足±10mA VESA驅動要求。MAX4895E還通過兩個nMOS器件實現(I^{2}C) 電平轉換功能。所有輸出端口均可承受±15kV人體模型（HBM）和±8kV接觸放電（依據IEC 61000 - 4 - 2標準）。R、G、B引腳可保護數字 - 模擬轉換器（DAC），并與DAC的R、G、B輸出并行放置，用于VGA插座。

水平/垂直同步電平轉換

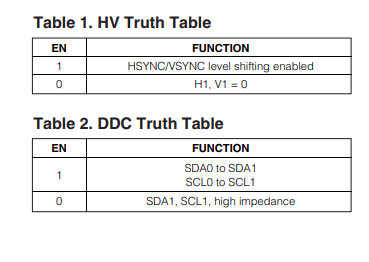

HSYNC/VSYNC緩沖器可實現電平轉換，并具備驅動能力，以滿足VESA規格要求。輸入邏輯電平（(V_{IL})、(V_{IH})）連接到(V_{L}) 側（詳見電氣特性表）。電平轉換后的輸出（H1和V1）在EN引腳驅動為 +5.0V TTL兼容電平時被拉低。邏輯電平輸出（(V_{OL})、(V_{OH})）特性見表1。

顯示數據通道開關

MAX4895E集成了兩個用于(I^{2}C) 電平轉換的nMOS開關。SDA和SCL引腳輸入通過二極管箝位至(V_{L}) 電壓。電壓箝位可提供保護并實現與SDA、SCL信號的低電壓ASIC兼容性。提供 +2.5V至 +3.3V的(V_{L}) 電壓，為VESA (I^{2}C) 兼容信號提供電壓箝位。SDA、SCL開關相同，每個開關均可用于路由SDA、SCL信號。

R、G、B有三個引腳。這些引腳的唯一功能是為RGB線路提供高電平靜電放電（ESD）保護，同時使RGB線路上的電容保持最小。R、G、B引腳相同，可用于保護紅、綠或藍視頻信號。

靜電放電保護

與所有美信（Maxim）器件一樣，MAX4895E在所有引腳上均集成了ESD保護結構，以防止在處理和裝配過程中遇到的靜電放電。此外，MAX4895E的H1、V1、SDA1和SCL1引腳經人體模型（HBM）測試，可承受±15kV靜電放電。為實現最佳ESD性能，應在接地端連接一個1μF陶瓷電容。

ESD保護可通過多種方式進行測試。MAX4895E的R、G、B引腳以及H1、V1、SDA1和SCL1輸出引腳的ESD保護特性如下：

• 人體模型測試：±15kV
• IEC 61000 - 4 - 2接觸放電測試：±8kV

ESD測試條件

ESD性能取決于多種條件。美信公司提供測試設置、方法、可靠性報告等文檔，以記錄測試結果。
