TPS7H60x3-SP 系列抗輻射保證（RHA）氮化鎵（GaN）場效應晶體管（FET）柵極驅動器專為高頻、高效率應用而設計。該系列包括 TPS7H6003-SP（額定電壓 200V）、TPS7H6013-SP（額定電壓 60V）和 TPS7H6023-SP（額定電壓 22V）。驅動器具有可調死區時間能力、30ns 的小傳播延遲以及 5.5ns 的高側和低側匹配。這些器件還包括內部高壓側和低壓側 LDO，無論電源電壓如何，都能確保 5V 的驅動電壓。TPS7H60x3-SP 驅動器均具有分離柵極輸出，可靈活地獨立調整輸出的導通和關斷強度。
*附件：tps7h6023-sp.pdf

TPS7H60x3-SP 驅動器具有兩種控制輸入模式：獨立輸入模式（IIM）和 PWM 模式。在 IIM 中，每個輸出都由專用輸入控制。在 PWM 模式下，單個輸入產生兩個互補輸出信號，用戶可以調整每個邊沿的死區時間。

柵極驅動器還在獨立輸入模式下提供用戶可配置的輸入互鎖，作為防擊穿保護。當兩個輸入同時打開時，輸入互鎖不允許兩個輸出打開。用戶可以選擇在獨立輸入模式下啟用或禁用此保護，這允許驅動器在許多不同的轉換器配置中使用。這些驅動器還可用于半橋和雙低側轉換器應用。

特性

輻射性能：
- 抗輻射強度（RHA）高達 100krad（Si）的總電離劑量（TID）
- 單粒子閂鎖（SEL）、單粒子燃盡（SEB）和單粒子柵極破裂（SEGR）不受線性能量傳遞（LET）的影響 = 75MeV-cm2/mg
- 單粒子瞬態（SET）和單粒子功能中斷（SEFI）的特性高達 LET = 75MeV-cm2/mg
1.3A 峰值拉電流，2.5A 峰值灌電流
兩種作模式：
- 具有可調死區時間的單個 PWM 輸入
- 兩個獨立的輸入
獨立輸入模式下的可選輸入互鎖保護
用于可調開啟和關閉時間的分離輸出
獨立輸入模式下 30ns 的典型傳播延遲
5.5ns 典型延遲匹配

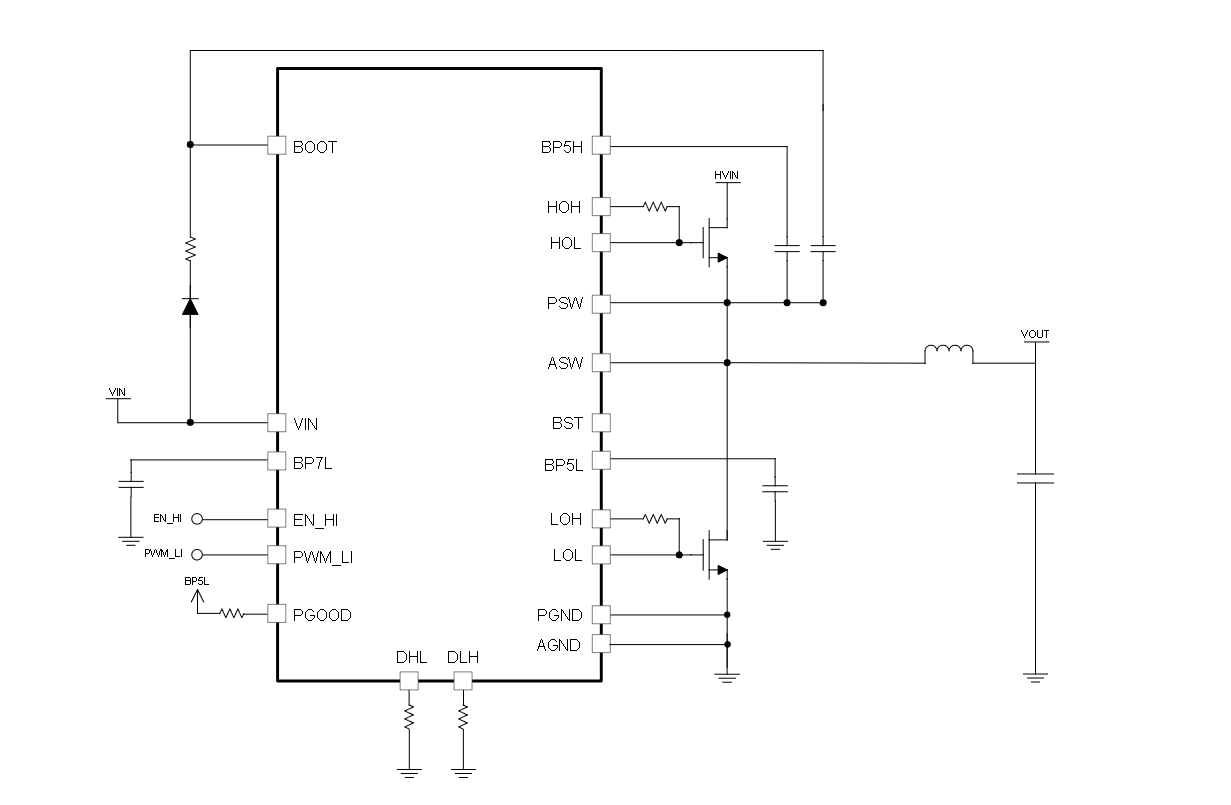

參數

方框圖

一、產品概述

?產品名稱?：TPSH-SP
?類型?：輻射硬化保證（RHA）.A峰值源電流，.A峰值沉電流，半橋GaN FET柵極驅動器
?應用?：適用于空間衛星電源、通信載荷、命令與數據處理、光學成像載荷以及衛星電力系統等

二、主要特性

?輻射性能?：
- 總電離劑量（TID）保證高達krad(Si)
- 對單事件閂鎖（SEL）、單事件燒毀（SEB）、單事件柵極擊穿（SEGR）免疫，線性能量轉移（LET）閾值達MeV-cm2/mg
- 單事件瞬態（SET）和單事件功能中斷（SEFI）特性高達LET = MeV-cm2/mg
?操作模式?：
- 單PWM輸入，帶可調死區時間
- 兩個獨立輸入
- 可選輸入互鎖保護（獨立輸入模式）
- 分裂輸出，用于獨立調整開通和關斷時間
?電氣性能?：
- 典型傳播延遲ns（獨立輸入模式）
- .ns典型高低側延遲匹配
- 高達.A峰值源電流，.A峰值沉電流

三、保護功能

? 欠壓鎖定（UVLO） ?：所有內部線性調節器和輸入電壓均具備UVLO保護
?可編程死區時間?：通過外部電阻設置
?輸入互鎖保護?：在獨立輸入模式下可選，防止射穿

四、電氣規格

?輸入電壓范圍?：V至V
?輸出電壓?：V（由內部線性調節器提供）
?電氣特性?：
- 低側和高側靜態電流
- 輸出高低電平電壓
- 峰值源電流和沉電流
- UVLO閾值及滯回
- 可編程死區時間范圍

五、功能描述

?輸入電壓與線性調節器?：
- 輸入電壓為V至V，用于驅動兩個低側線性調節器（BPL和BPL）和一個高側線性調節器（BPH）
- BPL和BPL分別提供V和V輸出，BPH提供V輸出以驅動GaN FET柵極
?自舉操作?：
- 支持多種自舉電容充電方法，包括通過內部自舉開關或直接使用VIN充電
- 需要外部自舉二極管和電阻
?死區時間控制?：
- 在PWM模式下，通過外部電阻設置高低側輸出之間的死區時間
?輸入互鎖保護?：
- 在獨立輸入模式下可選，通過特定引腳配置啟用或禁用
