作為芯片燒錄行業的領導者,昂科技術近期重磅發布燒錄軟件的全新版本。隨著此次迭代升級,昂科技術還披露了一批新適配的芯片型號。值得關注的是,新唐科技研發的M451MLD3AE 32位微控制器已順利通過技術適配,正式成為昂科加密燒錄工具AP8000的兼容型號,進一步拓展了AP8000的應用場景與適配能力。
M451MLD3AE32是基于ARM?Cortex?-M4內核的新一代32位的微控制器,寬工作電壓(2.5V~5.5V),工業級溫度(- 40℃~105℃),內置22.1184MHz晶振(在25℃,5V時精度1%),可配Data Flash,強抗干擾性(ESD 8kV、EFT 4kV),封裝類型有LQFP48和LQFP64。
特性
? 內核
– 含有浮點運算單元和DSP的ARM?Cortex?-M4內核
– 最高可運行至72MHz
– 工作電壓: 2.5V~5.5V
– 工作溫度: - 40℃ ~ 105℃
? 內存
– 72K字節FLASH ROM
– 16K字節SRAM
– 可配置Data Flash
? 12位ADC(最多13通道)
? 12位DAC
? 16位精度PWM(最多12通道)
? 定時器
– 4通道32位定時器
? 通用外設
– 最多5通道支持UART串口, 最多2通道支持LIN
– 最多2通道SPI接口
– 最多2通道I2C(最高支持1MHz)
– 智能卡接口(可選)
– I2S
? 安全性
– CRC校驗
? 時鐘
– 外接高速:4MHz ~24MHz
– 外接低速:32.768KHz
– 內置高速: 22.1184MHz
– 內置低速:10KHz
應用
工業自動化、PLCs、變頻器、智能家居、安防系統、數據采集、智能卡讀卡器、馬達控制等應用領域

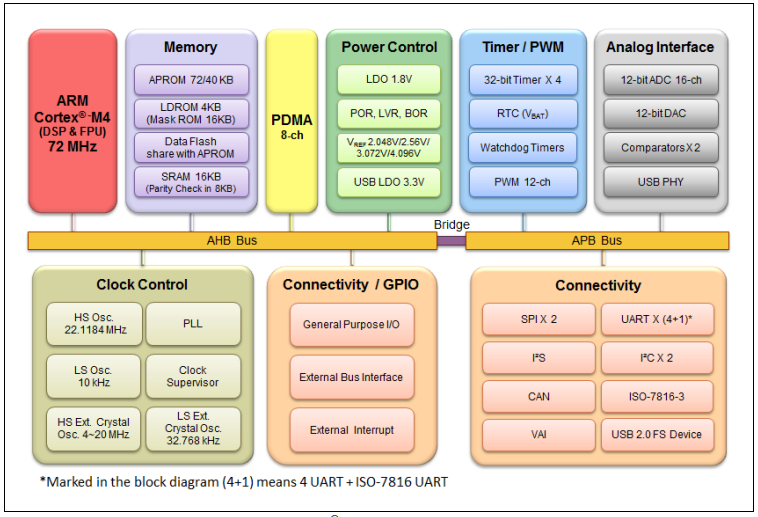

內部框圖
昂科技術憑借深厚的技術積累,自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置,同時提供在板、離線兩種工作模式,還針對eMMC、UFS存儲芯片開發了專屬燒錄方案,可全方位滿足新唐科技(Nuvoton)全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成,這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺,AP8000不僅能適配市面上各類可編程芯片,更憑借穩定高效的性能,成為昂科母片燒錄設備IPS5800S的核心組件,可高效處理大規模芯片燒錄任務。
AP8000主機具備靈活的連接方式,同時配備USB和NET接口,可實現多臺編程器的便捷組網。通過組網功能,用戶能夠輕松實現多臺編程器的同步控制,高效開展并行燒錄作業。在安全性方面,主機內置智能安全保護電路,可實時監測芯片放置狀態與電路連接情況,一旦檢測到芯片反插、短路等異常,將立即觸發斷電保護機制,全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片,大幅提升數據傳輸與處理效率,確保燒錄過程流暢高效。為增強使用便捷性,主機背部設置SD卡槽,用戶只需將PC端生成的工程文件存儲至SD卡,并插入卡槽,即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作,實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴,還簡化了工作環境搭建流程,顯著提升操作靈活性。
在擴展性與兼容性上,AP8000采用底板與適配板模塊化組合設計,有效拓展主機功能邊界。目前,該設備已實現對全主流半導體廠商產品的支持,覆蓋SINOWEALTH, SemiDrive, winbond, holychip, ESMT等知名品牌。其支持器件類型廣泛,涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等,并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式,為用戶提供一站式、全場景的芯片燒錄解決方案。
