概述
ADG3300是一款雙向邏輯電平轉換器，內置8個雙向通道，可用于多電壓數字系統，如低壓DSP/控制器與高壓器件之間的數據傳輸等。該器件的內部結構允許執行雙向邏輯電平轉換，且無需借助額外的信號來設置轉換方向。

通過施加于VCCA 的電壓，可設置器件A端的邏輯電平， VCCY 則負責設置Y端的邏輯電平。為確保正常工作，VCCA必須始終低于V CCY 。施加于器件A端的VCCA兼容邏輯信號，在Y端則以VCCY兼容電平出現。類似地，施加于器件Y端的 VCCY兼容邏輯電平，在A端則以 VCCA兼容邏輯電平出現。

使能引腳可提供Y端引腳的三態工作模式。將使能引腳(EN)拉低時，A1至A8引腳被內部6 kΩ電阻拉低，而Y引腳則處于高阻抗狀態。EN引腳以VCCA 電源電壓為基準，正常工作模式下驅高。

ADG3300采用緊湊型20引腳TSSOP封裝，保證工作電壓范圍為1.15 V至5.5 V，工作溫度范圍為?40°C至+85°C。
數據表：*附件：ADG3300 1.15 V至5.5 V低壓、8通道雙向邏輯電平轉換器技術手冊.pdf

應用

• 低壓ASIC電平轉換
• 智能卡讀卡器
• 手機和手機座
• 便攜式通信設備
• 電信設備
• 網絡交換機和路由器
• 存儲系統(SAN/NAS)
• 計算機/服務器應用
• GPS
• 便攜式POS系統
• 低成本串行接口
  特性
• 雙向電平轉換
• 工作電壓范圍：1.15 V至5.5 V
• 低靜態電流：< 1 μA
• 無方向引腳

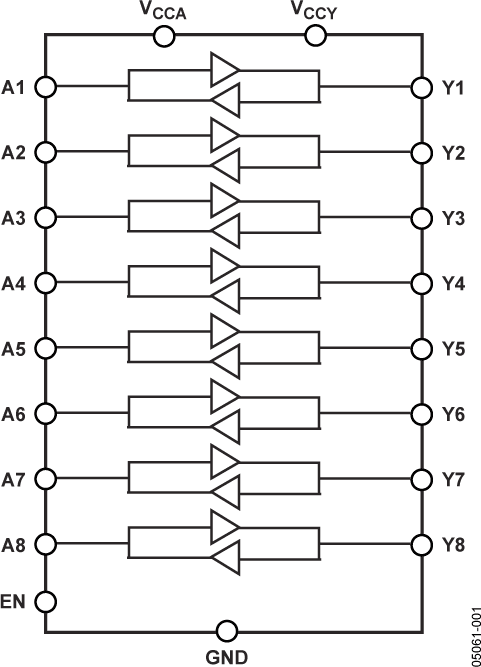

框圖

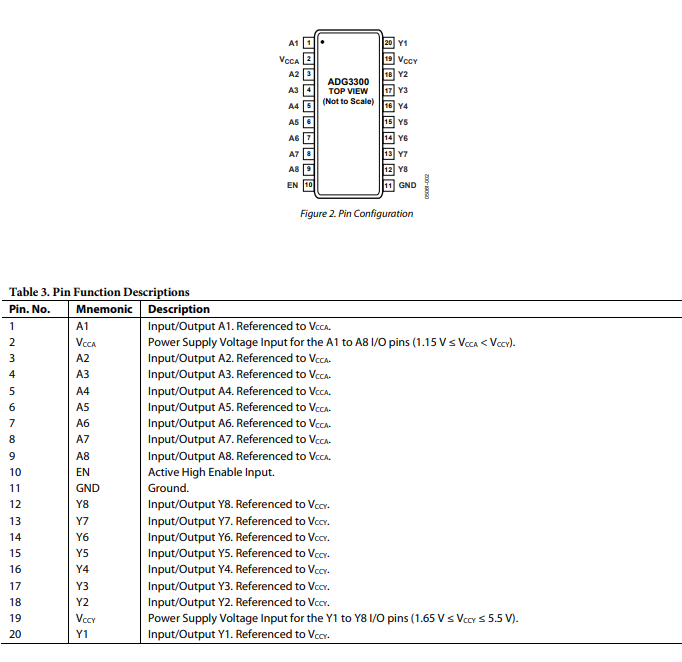

引腳配置描述

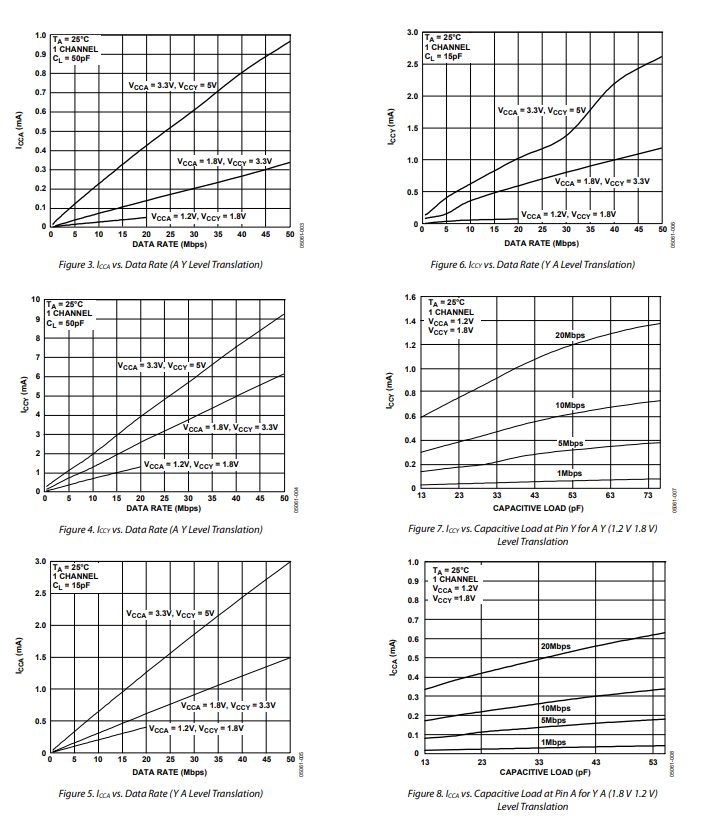

典型性能特征

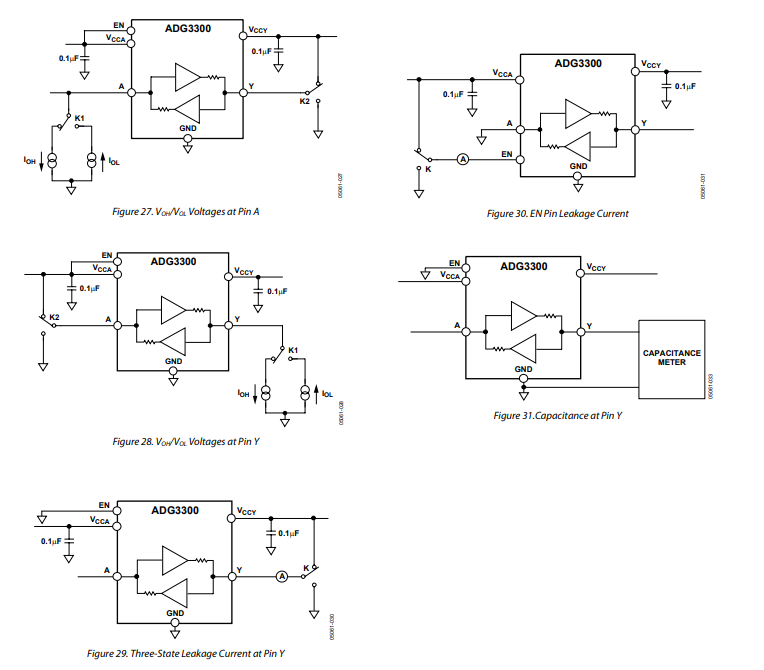

測試電路

工作原理

ADG3300電平轉換器可在使用多種電源電壓的系統中實現數據傳輸所需的電平轉換。該器件需要兩個電源 V_{CCA} 和 V_{CCY}（V_{CCA} leq V_{CCY} ）。這些電源在器件兩側設定邏輯電平。當向A引腳施加信號時，器件將 V_{CCA} 兼容邏輯電平轉換為 V_{CCY} 兼容邏輯電平并輸出到Y引腳。同樣，當驅動Y引腳時，該器件可進行反向轉換，將 V_{CCY} 兼容邏輯電平轉換為 V_{CCA} 兼容邏輯電平并輸出到A引腳。當 EN = 0 時，A1至A8引腳通過內部6 kΩ 電阻下拉，而Y1至Y8引腳處于三態。當EN引腳被驅動為高電平時，ADG3300進入正常工作模式并執行電平轉換。

電平轉換器架構

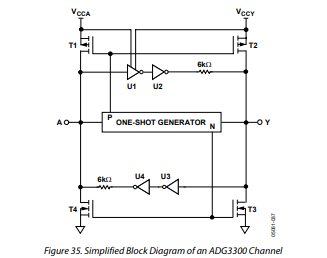

ADG3300由八個雙向通道組成。每個通道可在A→Y或Y→A方向傳輸邏輯電平。它們采用單脈沖加速器架構，確保出色的開關特性。圖35展示了一個雙向通道的簡化框圖。

A→Y方向的邏輯電平轉換由電平轉換器（U1）和反相器（U2）完成，而Y→A方向的轉換由反相器U3和U4完成。單脈沖發生器檢測A側或Y側出現的上升沿或下降沿。它發送一個短脈沖，使PMOS晶體管（T1 - T2）在上升沿時導通，或使NMOS晶體管（T3 - T4）在下降沿時導通。這會更快地對容性負載進行充電和放電，從而加快上升沿和下降沿速度。未使用通道（A或Y）的輸入應連接到相應的 V_{CC}（V_{CCA} 或 V_{CCY} ）或接地。

輸入驅動要求

為確保ADG3300正常工作，驅動ADG3300通道輸入的電路，其輸出阻抗應小于或等于150Ω，最小電流驅動能力應為36mA 。

輸出負載要求

ADG3300電平轉換器旨在驅動CMOS兼容的負載。如果需要電流驅動能力，建議在ADG3300輸出與負載之間使用緩沖器。

使能操作

ADG3300通過使能（EN）引腳在Y I/O引腳處提供三態操作， 如表5所示。

1高阻態。

2在正常工作條件下，ADG3300進行電平轉換。

當 EN = 0 時，ADG3300進入三態模式。在此模式下，來自 V_{CCA} 和 V_{CCY} 電源的電流消耗都會減少，從而使器件能夠節省電力，這在電池供電系統中至關重要。EN輸入引腳可以由 V_{CCA} 或 V_{CCY} 兼容邏輯電平驅動。

電源

為使ADG3300正常工作，施加到 V_{CCA} 的電壓必須小于或等于施加到 V_{CCY} 的電壓。始終建議按先 V_{CCY} 后 V_{CCA} 的順序給電源上電。ADG3300僅在其電源電壓達到標稱值后才能正常工作。不建議在 V_{CCA} 在加電過程中因電源電流大幅增加而遠高于 V_{CCY} 的系統中使用該器件。為實現最佳性能，V_{CCA} 和 V_{CCY} 引腳應盡可能靠近器件接地端進行去耦。
