概述
ADG3233是一款旁路開關，采用亞微米工藝制造，電源電壓低至1.65 V。保證工作電壓范圍為1.65 V至3.6 V。它采用兩個電源電壓工作，可進行雙向電平轉換，即低壓轉高壓和高壓轉低壓。信號路徑為單向，數據只能從A流向Y。

這類器件可用于要求旁路功能的應用，非常適合JTAG鏈中或者菊花鏈環路中的旁路器件。一個開關可以用于一個器件或多個器件，從而輕松旁路鏈中的一個或多個器件。這在測試JTAG鏈或菊花鏈應用中的器件時特別有用，用戶不必更改特定器件的設置，從而節省時間開銷。

這款旁路開關采用所需引腳數量的兩種最小封裝。8引腳SOT23封裝僅需8.26 mm2電路板空間，而MicroSOIC封裝則占用大約15 mm^2^電路板面積。
數據表：*附件：ADG3233低壓1.65 V至3.6 V、（向上或向下）邏輯電平轉換旁路開關技術手冊.pdf
特性

• 采用1.65 V至3.6 V供電軌供電
• 雙向電平轉換，單向信號路徑
• 8引腳SOT23和MicroSOIC封裝
• 旁路或正常工作模式
• 短路保護
• LVTTL/CMOS兼容型輸入

框圖

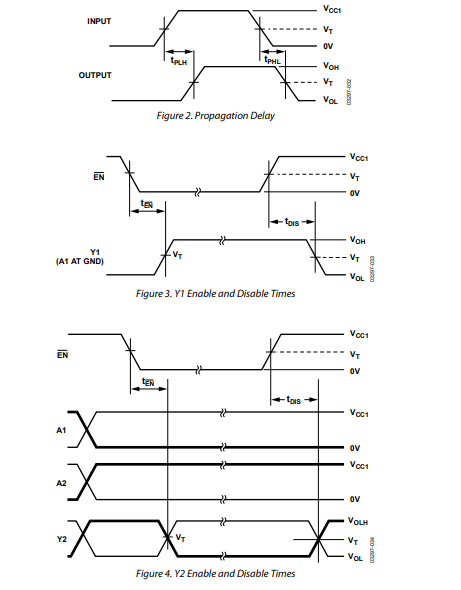

測試波形

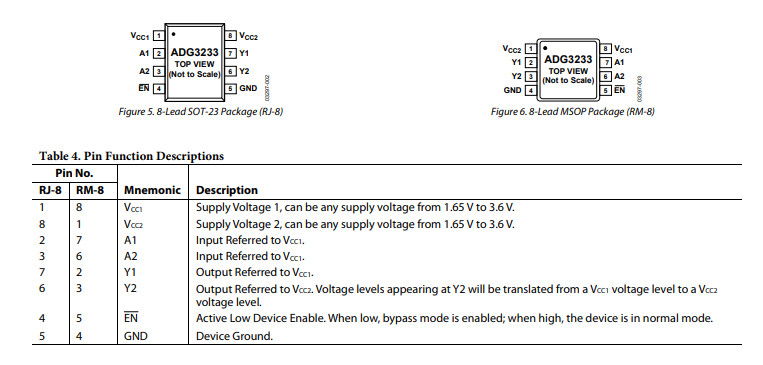

引腳配置描述

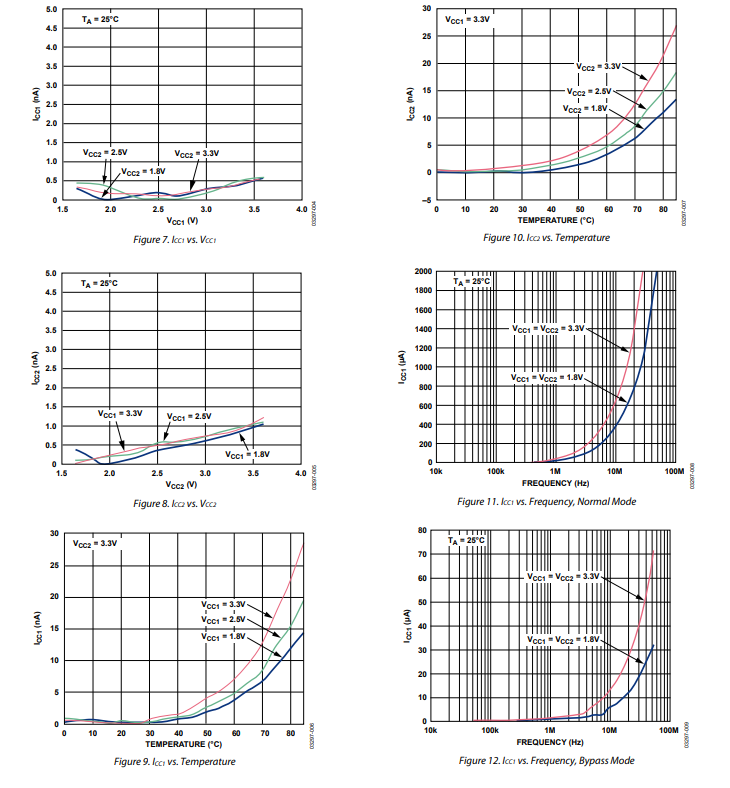

典型性能特征

工作原理

ADG3233是一款旁路開關，采用亞微米工藝制造，可在低至1.65V的電源下工作。該器件保證在1.65V至3.6V的電源電壓范圍內正常工作。它支持雙向電平轉換，即可以將低電壓轉換為高電壓，反之亦然。信號路徑是單向的，這意味著數據只能從A流向Y 。

A1和使能（EN）輸入

A1和使能（EN）輸入具有 V_{IL}/V_{IH} 邏輯電平，因此該部分能夠接受來自器件0或控制器件的 V_{OL}/V_{OH} 邏輯電平，具體取決于正在使用的控制器件。這些輸入（A1、EN）能夠接受超出 V_{CC} 電源范圍的輸入。例如，施加到旁路開關的 V_{CC} 可能為1.8V，而器件0在2.5V或3.3V電源下工作。由于電源軌內部沒有連接到電源引腳，因此該器件可以在不影響電源的情況下處理輸入。

正常工作

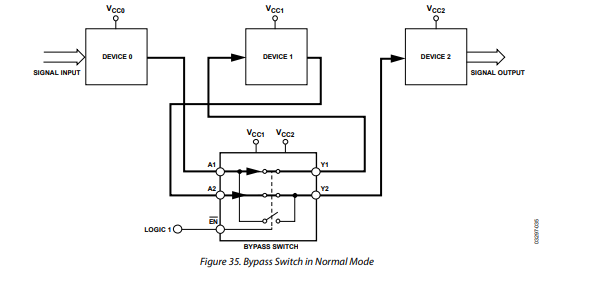

圖35展示了旁路開關在正常模式下的使用情況。在此模式下，信號路徑為A1→Y1和A2→Y2。器件會將施加到A1的信號電平轉換為 V_{CC1} 邏輯電平（這種電平轉換可以是轉換為更高或更低的電源電平），并將其路由到Y1輸出端，Y1輸出端將具有標準的 V_{OH}/V_{OL} 電平，然后該信號通過器件1并返回到A2輸入引腳。

A2的邏輯電平輸入相對于 V_{CC2} 電源。該信號將從 V_{CC2} 電平轉換為 V_{CC2} 電平，并路由到Y2輸出引腳，Y2輸出邏輯電平相對于 V_{CC2} 電源。
