INA21x 為電壓輸出、分流監控器（也稱作電流檢測放大器）。該器件通常可針對系統優化提供過流保護和精密電流測量，還常用于閉環反饋電路。該系列器件可感測分流電阻在 –0.3V 至 26V 共模電壓范圍內的壓降，與電源電壓無關。共有六種固定增益可供選擇：50V/V、75V/V、100V/V、200V/V、500V/V 或 1000V/V。零漂移架構的低偏移使得該器件能夠在分流器上的最大壓降低至 10mV（滿量程）的情況下進行電流感應。

數據手冊：*附件：INA212 26V、雙向、高精度電流感應放大器技術手冊.pdf

這些器件由 2.7V 至 26V 的單個電源供電，消耗的最大電源電流為 100μA。所有版本都具有–40°C 至 +125°C 的擴展額定工作溫度范圍，并且采用 SC70 和 UQFN 封裝。

特性
? 更新了格式以匹配新的 TI 布局和流程。整個文檔中
的表、圖和交叉參考使用新的編號順序
寬共模范圍：-0.3V 到 26V
? 失調電壓：±35μV（最大值，INA210）
（支持 10mV 滿量程分流壓降）
? 精度：
– 增益誤差（最大過熱誤差）：
? ±0.5%（版本 C）
? ±1%（版本 A 和 B）
– 0.5μV/°C 偏移漂移（最大值）
– 10ppm/°C 增益漂移（最大值）
? 增益選擇：
– INA210：200V/V
– INA211：500V/V
– INA212：1000V/V
– INA213：50V/V
– INA214：100V/V
– INA215：75V/V
? 靜態電流：100μA（最大值）
? SC70 和薄型 UQFN 封裝：所有型號

引腳功能和配置

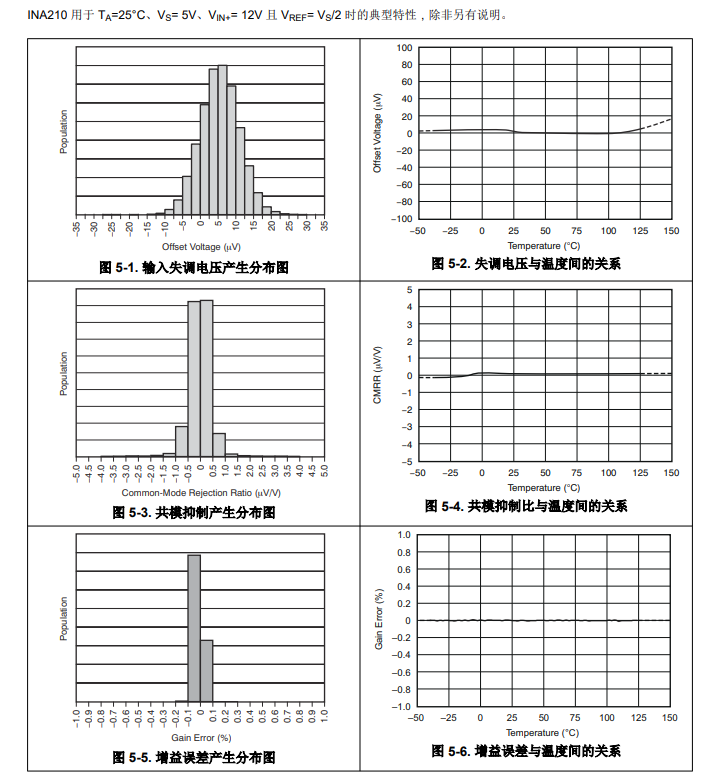

典型特性

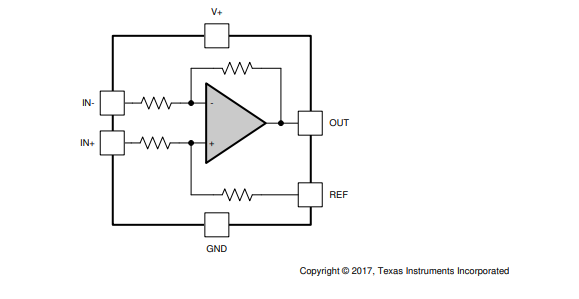

功能方框圖

應用
? 筆記本電腦
? 手機
? 電信設備
? 電源管理
? 電池充電器
