在實際工業應用中，設備的報警信息通常需要顯示在HMI上，及時的提醒操作人員避免設備損壞或安全事故;這自然需要對報警功能進行組態和設計，本示例以威綸通觸摸屏為例進行報警功能組態的應用。希望對大家的工作或學習有一定的幫助。

任務內容

某設備系統有2組報警，1當溫度高于60°時會提示報警；2急停按鈕按下時會得到提示。需要顯示歷史報警信息和具體的報警時間點。

實施步驟

（1）事件登錄

①在“常用”菜單欄中選擇元件→下拉找到事件/報警→選擇事件登錄圖標點擊新增，如圖1所示。或者在“資料/歷史”菜單欄中選擇“事件/報警”點擊“事件登錄”快捷鍵。

圖1 事件/報警

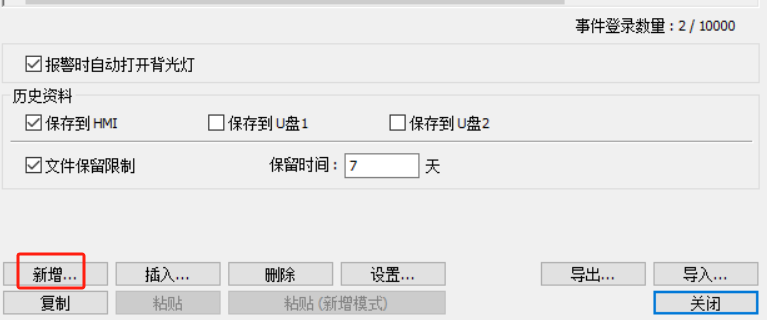

點擊新增如圖2所示；

圖2 事件登錄對話框

②添加急停報警，選擇地址類型為“位”，讀取地址是急停按鈕的地址LB3（這里默認使用觸摸屏內部地址），觸發條件為ON；信息選項中填寫內容“請復位急停按鈕”，字體仿宋，黑色，點擊確認；如圖3所示。

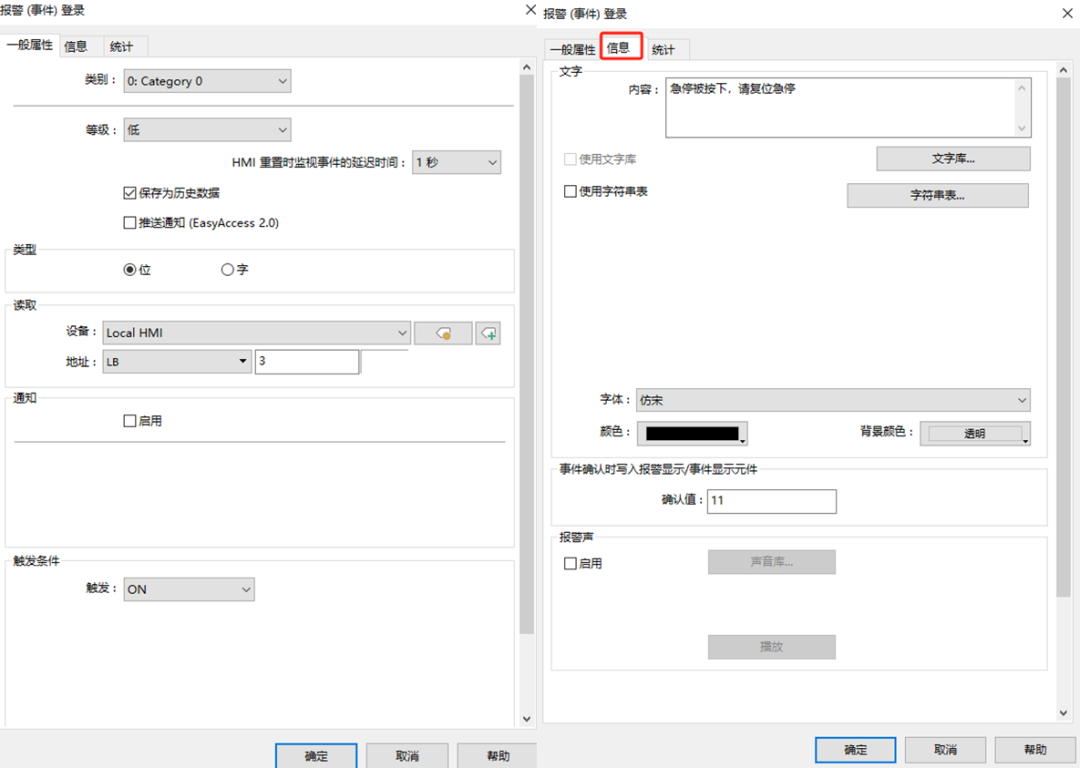

圖3 急停按鈕報警組態

此設置表示添加了一個報警事件：當急停按鈕按下時，觸發一個報警提示“急停被按下，請復位急停”。

③在事件登錄元件中繼續選擇新增，選擇地址類型為“字”，讀取地址是溫度顯示的地址 RW0，地址為32-bit Float；觸發條件為＞50.0；信息選項中填寫內容“溫度過高”，字體黑體，默認顏色，點擊確認；如圖4所示。

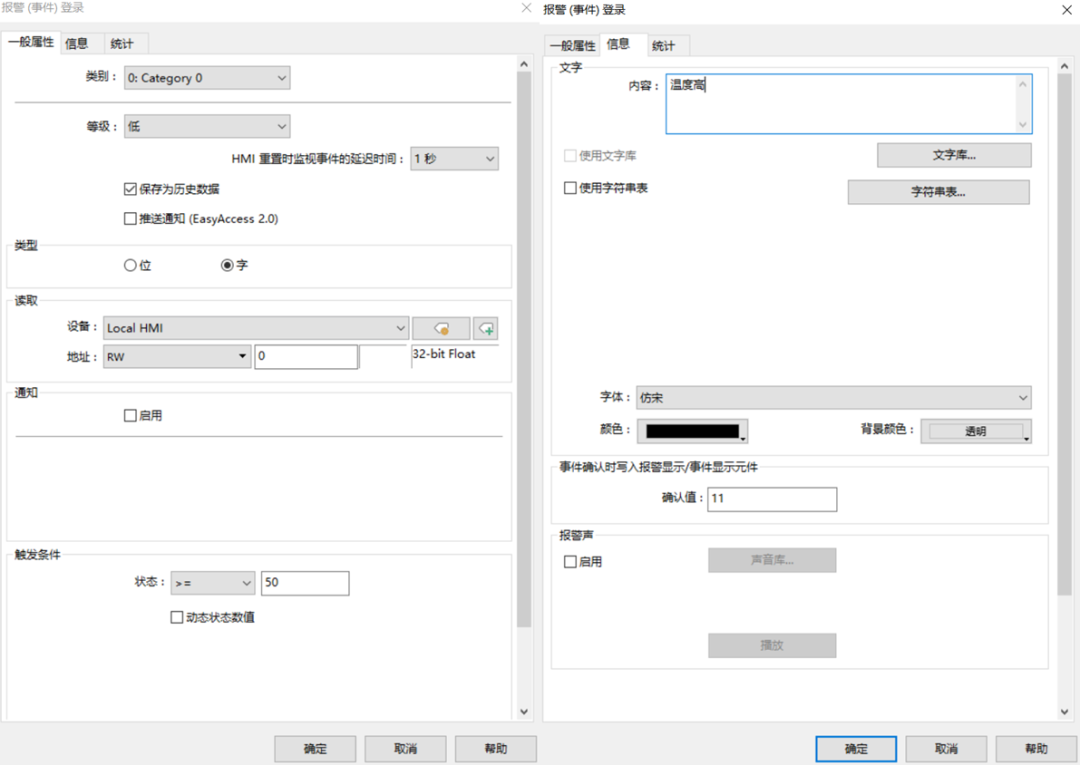

圖4 溫度報警組態

此設置表示添加了一個報警事件：當溫度顯示高于50時，觸發一個報警提示“溫度過高”。

（2）組態報警畫面

①軟件左側新增一個報警信息畫面并打開該畫面，接著在“元件”菜單欄中點擊“位狀態指示”，在一般屬性中點擊“位狀態指示燈”在讀取地址中選擇急停按鈕的地址LB3；如圖5所示。

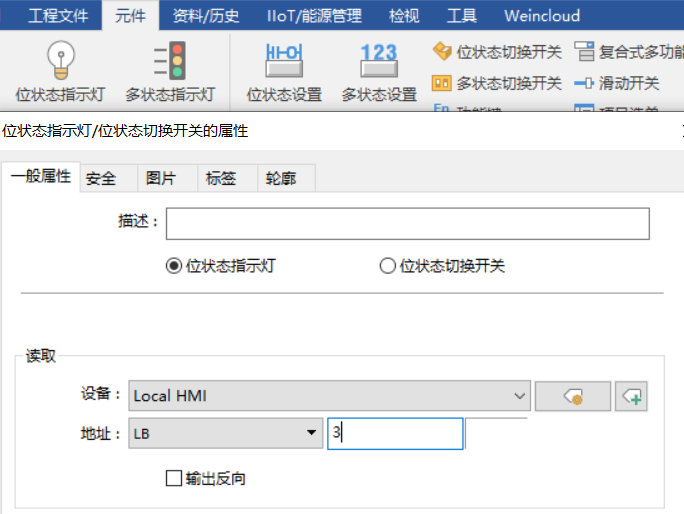

圖5 急停按鈕指示燈組態

此設置表示添加了一個報警指示燈：當被按下急停按鈕時，報警指示燈點亮。

②選擇元件→指示燈→多狀態指示燈，或者點擊多狀態指示燈快捷鍵，在一般屬性選項中選擇數據模式，偏移量50，地址選擇溫度顯示地址RW0，狀態數設置2；圖片選項中勾選使用圖片,圖庫表示默認不變；組態如圖6所示。

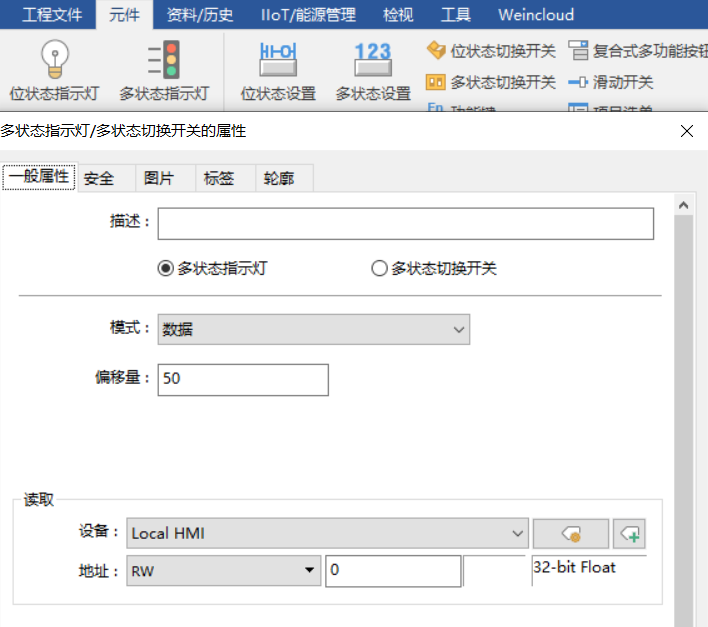

圖6 溫度報警指示燈組態

③選擇元件→輸入→數值，在一般屬性選項中的讀取/寫入中設定溫度地址RW0。在格式中選擇顯示格式，如圖7所示。

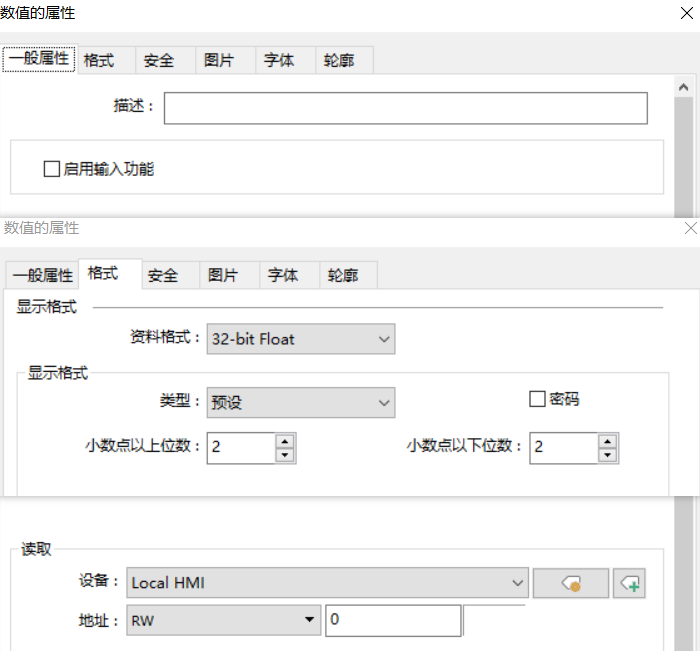

圖7 實時溫度顯示組態

④在報警畫面中選擇資料/歷史→實踐/報警→報警顯示，或者點擊報警顯示快捷鍵，在排序中選擇需要顯示的信息勾選即可，其他保持默認，如圖8所示。

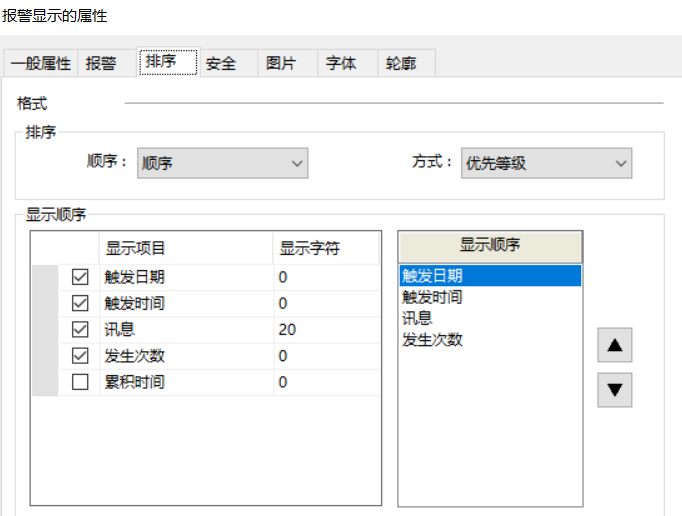

圖8 報警窗口顯示組態

（3）仿真運行

①在工程文件中選擇離線模擬，當溫度在正常范圍內時，且沒有按下急停時，報警顯示畫面中無任何報警，指示燈也保持默認狀態；如圖9所示。

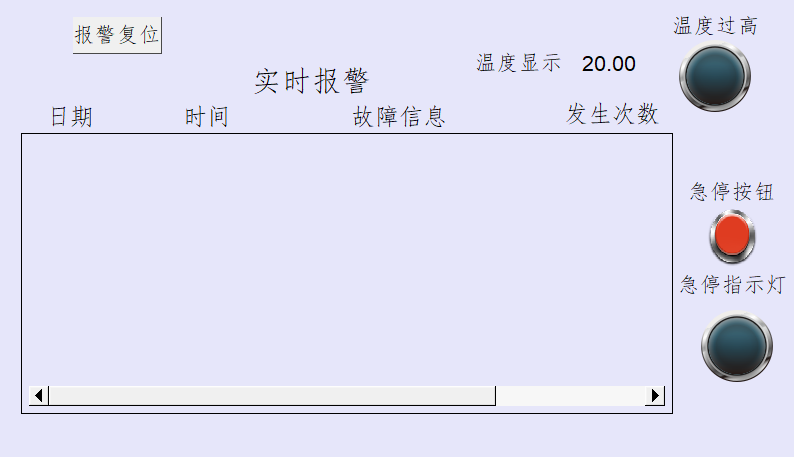

圖9 報警窗口運行畫面

②當溫度超過正常范圍時，但沒有按下急停，報警顯示畫面中會顯示當前溫度過高的報警；如圖10所示。

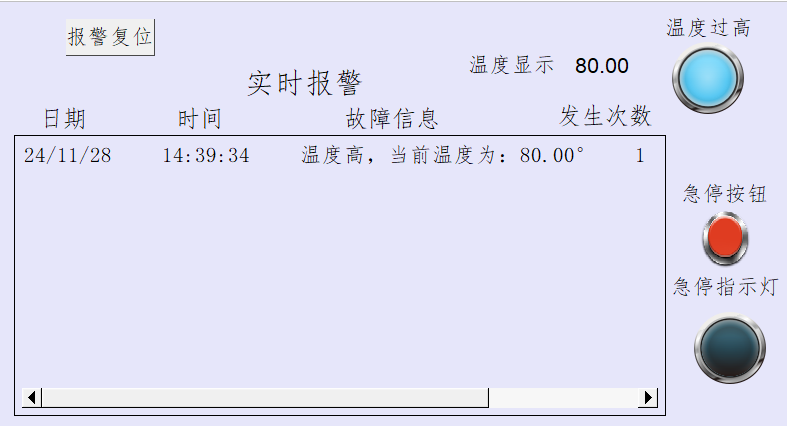

圖10 溫度報警運行畫面

③當溫度超過正常范圍時，有按下急停，報警顯示畫面中會顯示當前溫度過高的報警和急停被按下的報警；如圖11所示。

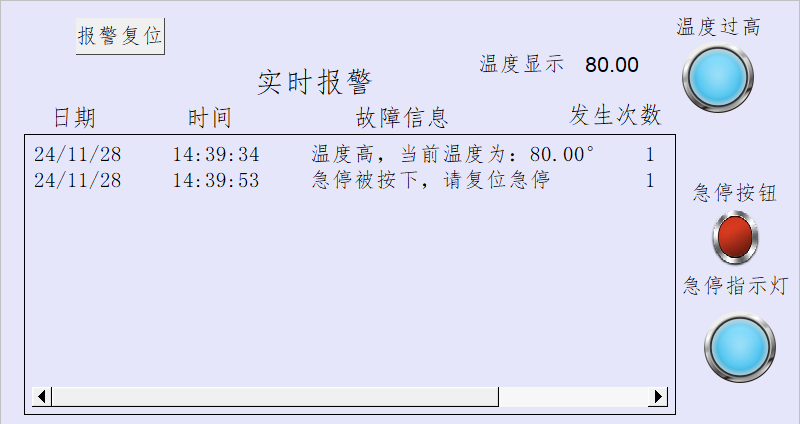

圖11 報警運行畫面

以上是關于威綸通報警功能的簡單使用分享，歡迎大家留言討論！
