一、JESD204 配置方式：

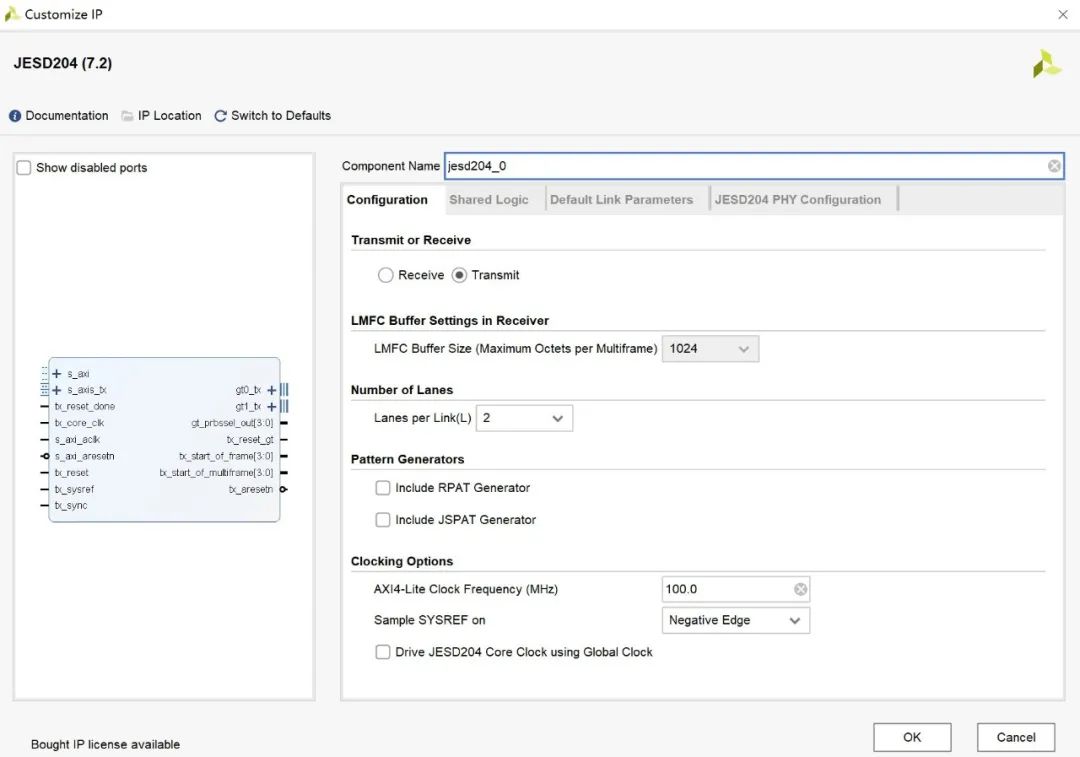

Configuration

1、Transmit or Receive: 選擇是作為接收機還是發射機

2、LFMC : 默認值

3、Number of lanes : 傳輸的通道數，根據實際需求選擇

4、pattern：模式的選擇，正常情況下兩個都不選

5、clocking options: AXI_lite總線配置IP核的時鐘頻率、以及觸發位置(下降沿觸發效果比較好)

6、Drive JESD204 core cloking using global clock:

時鐘的分配，如果收發器的時鐘頻率與核時鐘相同，二者可用同一個時鐘源。

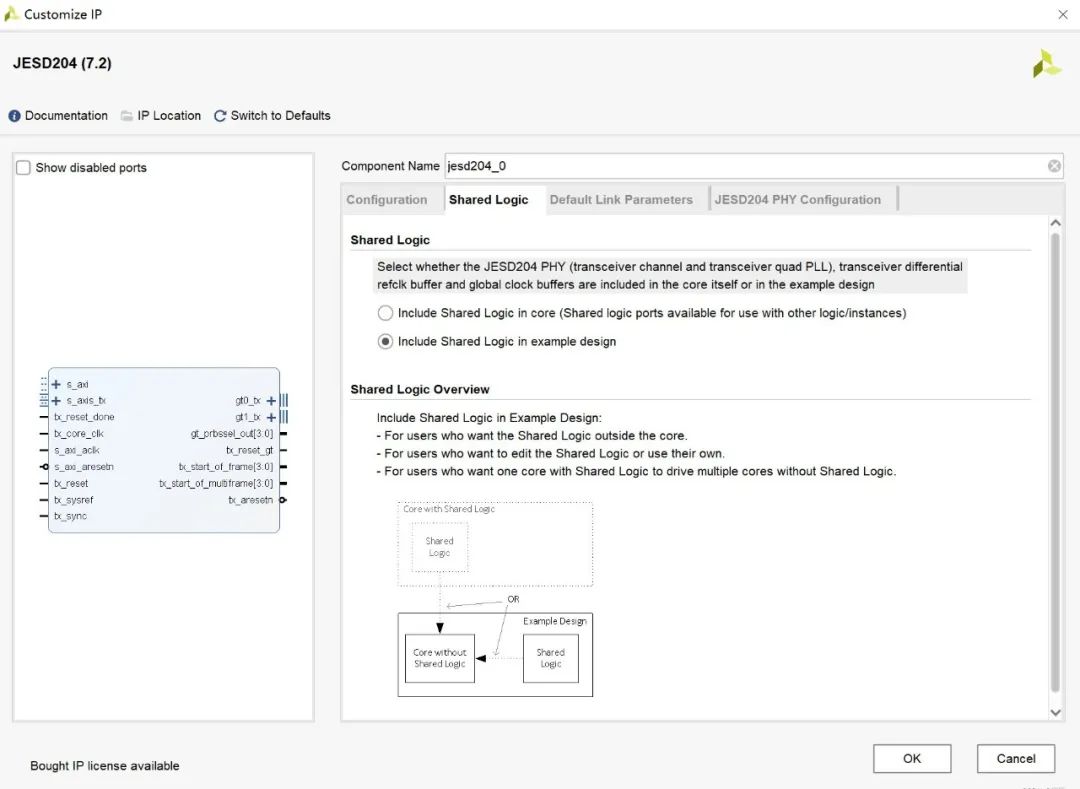

Shared logic

物理層的位置，一種是物理層在JESD204 IP里；另外一種是物理層在JESD204 IP外部，需要再配置JESD204 phy IP核進行使用。

Include shared in core 比較簡單，容易配置。

Include shared logic in example design 配置起來比較復雜，但是這樣接收機和發射機可以共用一個收發器。

如果只使用接收機和發射機，推薦配置為Include shared in core，如果同時接收和發射，推薦配置為Include shared logic in example design

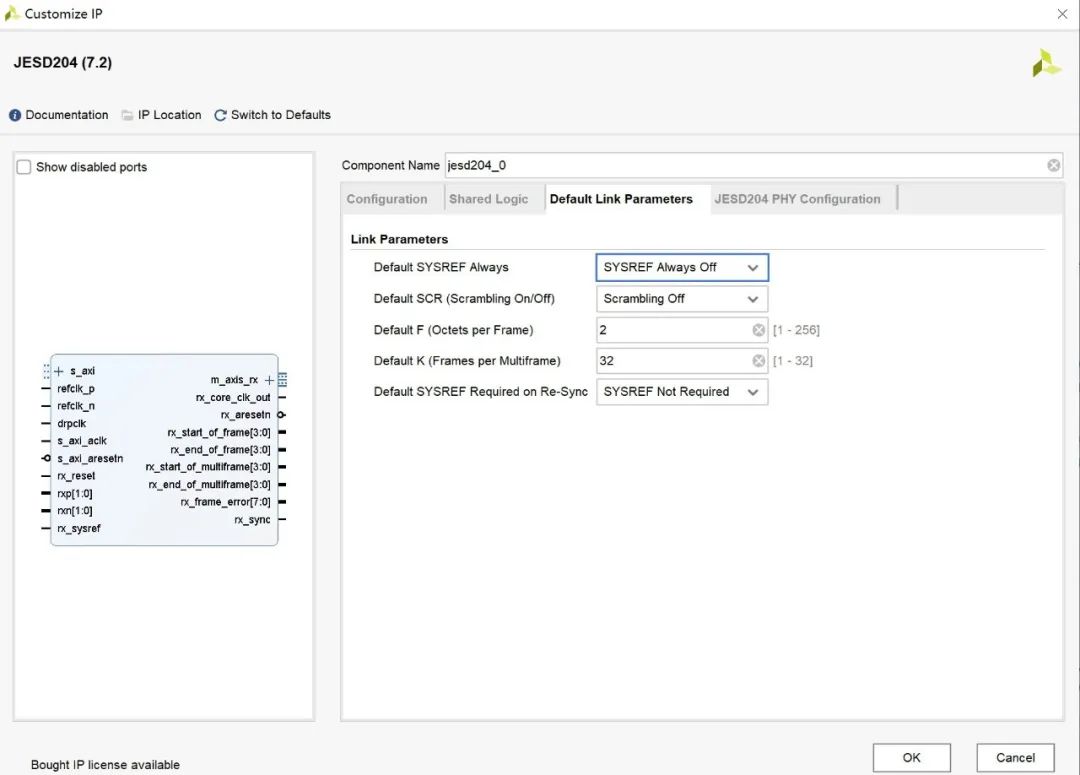

Default link parameters:

Default SCR : 是否添加擾碼

F: 每幀數據包含的字節數

K: K個幀組成一個復幀，要滿足ceil(17/F)<=K

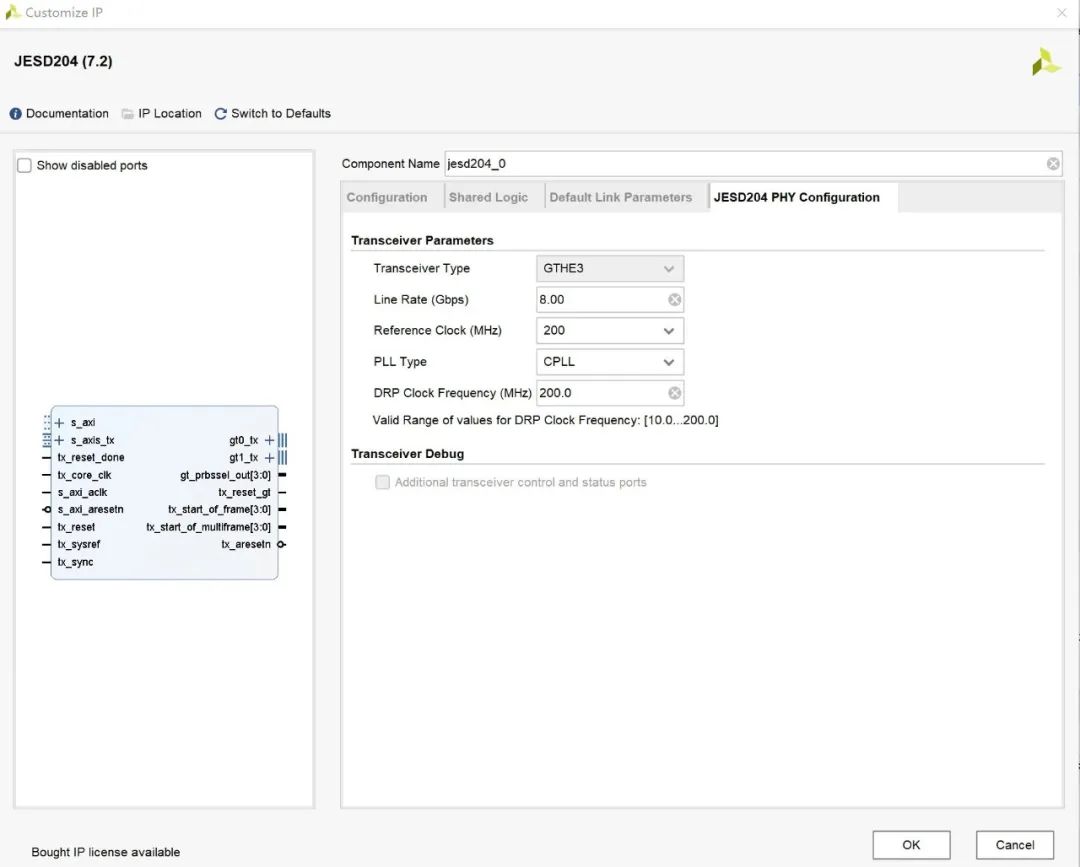

JESD204 PHYconfiguration

物理層的配置，選擇（Include shared logic in example design）沒有該配置界面。

1、type：收發器的類型，根據器件自動選擇。

2、lane rate ：收發器的速率

3、reference clock：收發器的時鐘

4、PLL type： 收發器的類型，QPLL性能更好，適合高速率 的傳輸。

5、DPR clock：動態配置IP核的時鐘，GTH需要該時鐘。

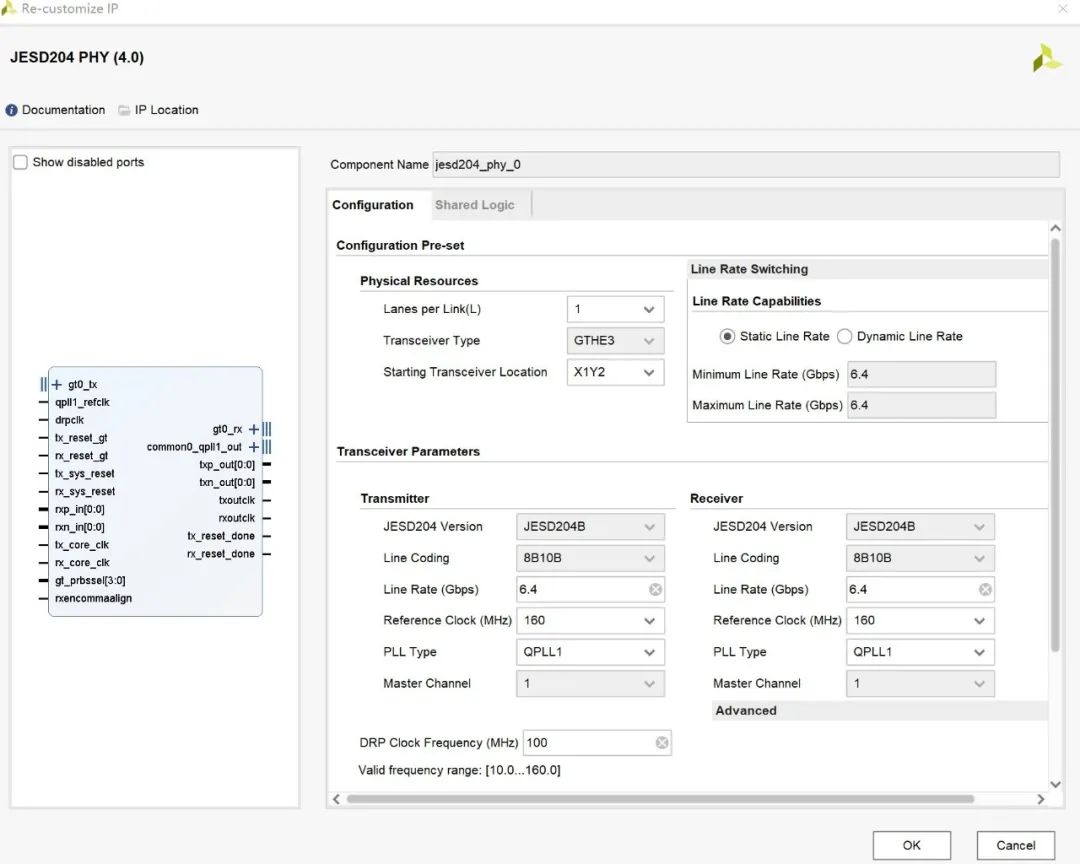

二、JESD204 PHY配置方式（ultrascale系列的FPGA）

選擇（Include shared logic in example design）需要配置該IP核

configuration：

1、pre_set ：這里包括通道數和收發器的位置。ultrascale需要選擇收發器的位置，具體選擇看對應的原理圖

2、parameters: 這里和JESD204的配置一樣。

三、 IP核的使用

以Include shared logic in example design方式為例

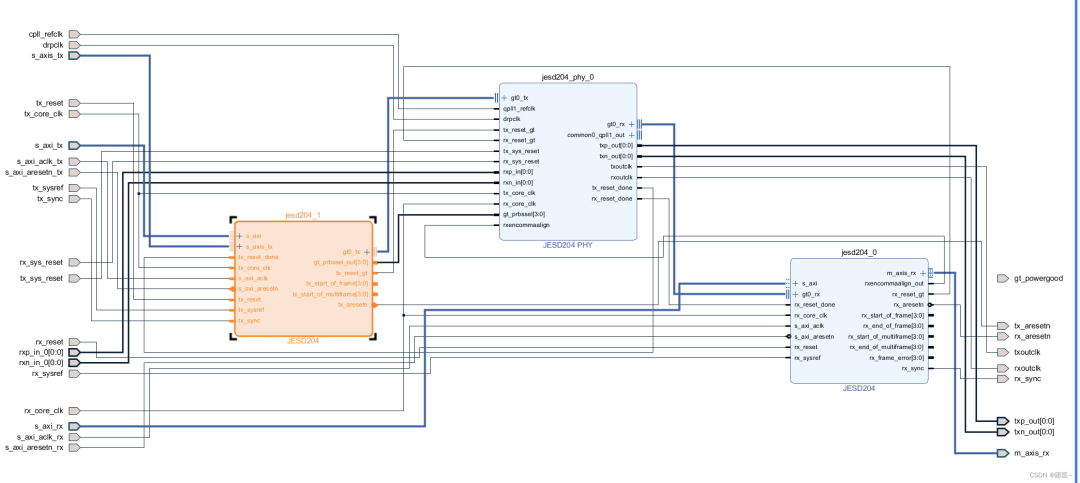

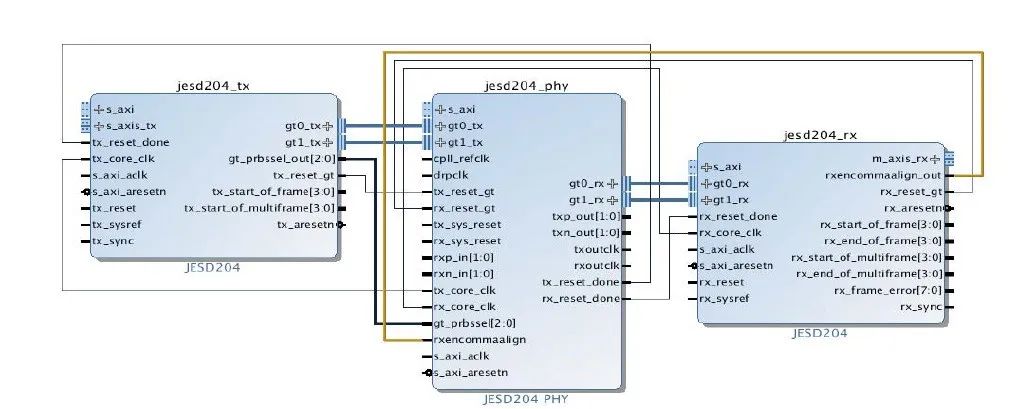

首先兩個 IP核間的互聯。這些連接是鏈路層建立通道進行的通信鏈路。

引出輸入輸出的接口。

IP核工作前需要用AXI_lite總線進行配置，具體的寄存器和數值可以看官方文檔查看，也可以直接用JESD204生成一個官方的例程，參考其寄存器配置。

AXI總線配置完成后 IP就可以正常工作。

四、JESD204 的回環仿真

可以接收機與發射機互聯仿真查看是否有代碼錯誤

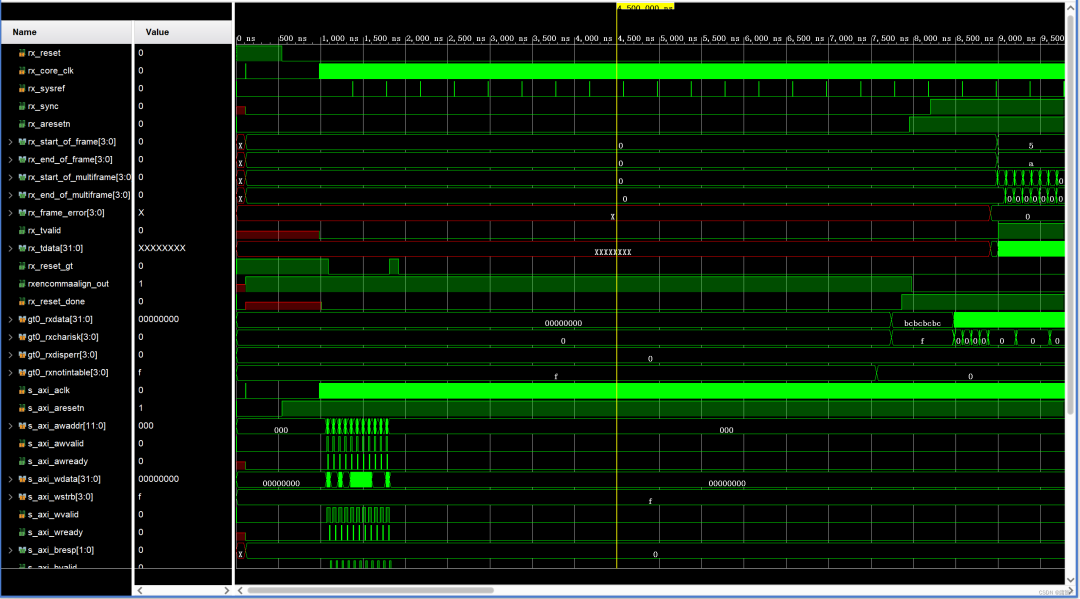

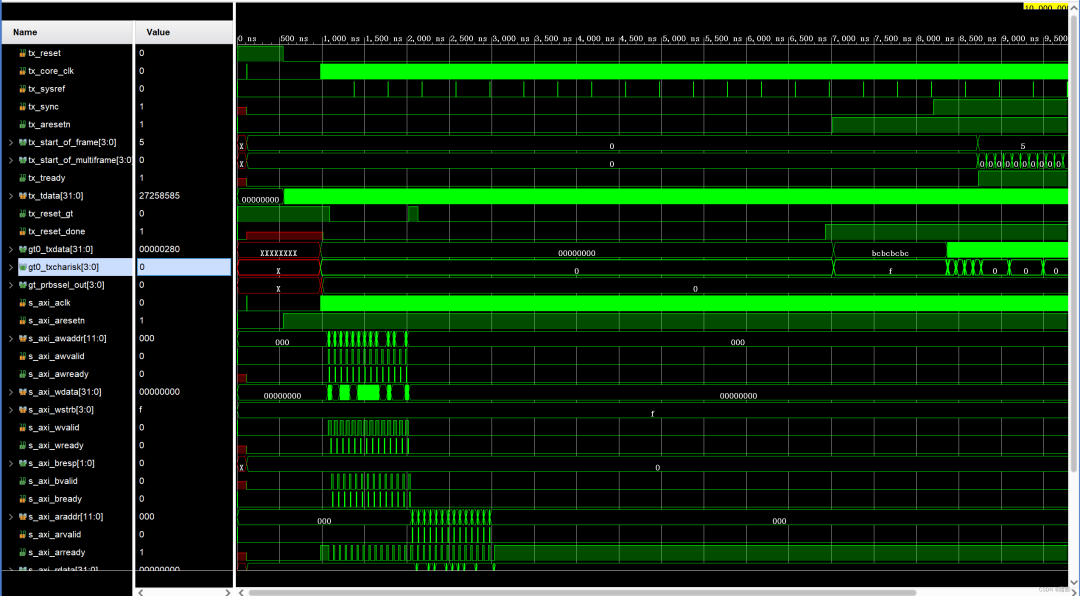

發射機的建立鏈路前后的狀態：

內核復位Tx_reset與AXI總線復位s_axi_aresetn結束，AXI總線開始配置JESD204 IP核，配置完成后，tx_reset_gt拉高一個時鐘，這個信號送到phy IP核，phy IP核接收到這個信號 后，內部復位，復位結束后，傳回給tx_reset_done，該信號拉高代表物理層復位結束，可以向收發器傳輸數據，此時TX發射機開始發K碼，接收機RX連續接到4個K碼后，sync拉高進進行碼組同步階段（CGS）。CGS結束后開始傳輸數據。

接收機的建立鏈路前后的狀態：

與接收機的數據鏈路相似，內核復位Tx_reset與AXI總線復位s_axi_aresetn結束，AXI總線開始配置JESD204 IP核，配置完成后，tx_reset_gt拉高一個時鐘，這個信號送到phy IP核，phy IP核接收到這個信號 后，內部復位，復位結束后，傳回給tx_reset_done，該信號拉高代表物理層復位結束，可以向收發器傳輸數據，此時RX接收機開始接收K碼，接收機RX連續接到4個K碼后，sync拉高進進行碼組同步階段（CGS）。CGS結束后開始傳輸數據。

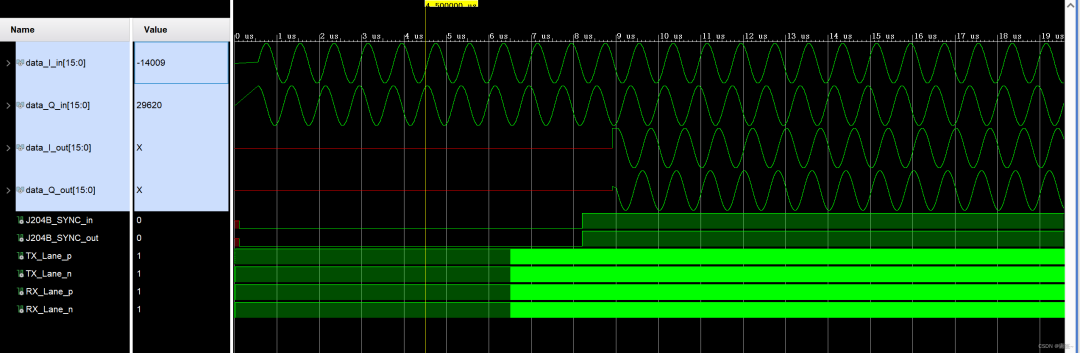

整體傳輸仿真

經過一系列的復位后，lane上開始傳輸K碼，接收機接收到四個K碼后，sync拉高進進行碼組同步階段，CGS結束后開始傳輸數據，此時接收機傳回的數據不在是高阻態，為發射機傳輸的數據。
