一、項目背景

隨著工業園區的快速發展，電力系統的安全、穩定與高效運行對園區的生產和發展至關重要。然而，傳統園區電力監控方式存在諸多弊端，如人工巡檢成本高、效率低，數據采集不及時、不準確，故障定位困難等，難以滿足現代化園區對電力系統精細化管理的需求。某智慧園區為提升電力管理水平，引入了基于捷米特工業智能網關的電力遠程監控系統。

二、項目需求分析

1.數據采集：實時采集園區內各變電站、配電房中電力設備的運行數據，如電壓、電流、功率、電能等模擬量數據，以及開關狀態等數字量信號。

2.遠程監控：管理人員能夠在園區管理中心遠程監控各電力設備的實時運行狀態，實現對電力系統的集中管理和統一調度。

3.故障預警與診斷：及時發現電力系統中的故障隱患，準確定位故障設備和故障點，并迅速采取措施進行處理，減少停電時間和損失。

4.數據可視化與分析：將采集到的大量電力數據進行可視化展示和分析，為園區電力規劃、設備運行優化等提供決策依據。

三、系統架構設計

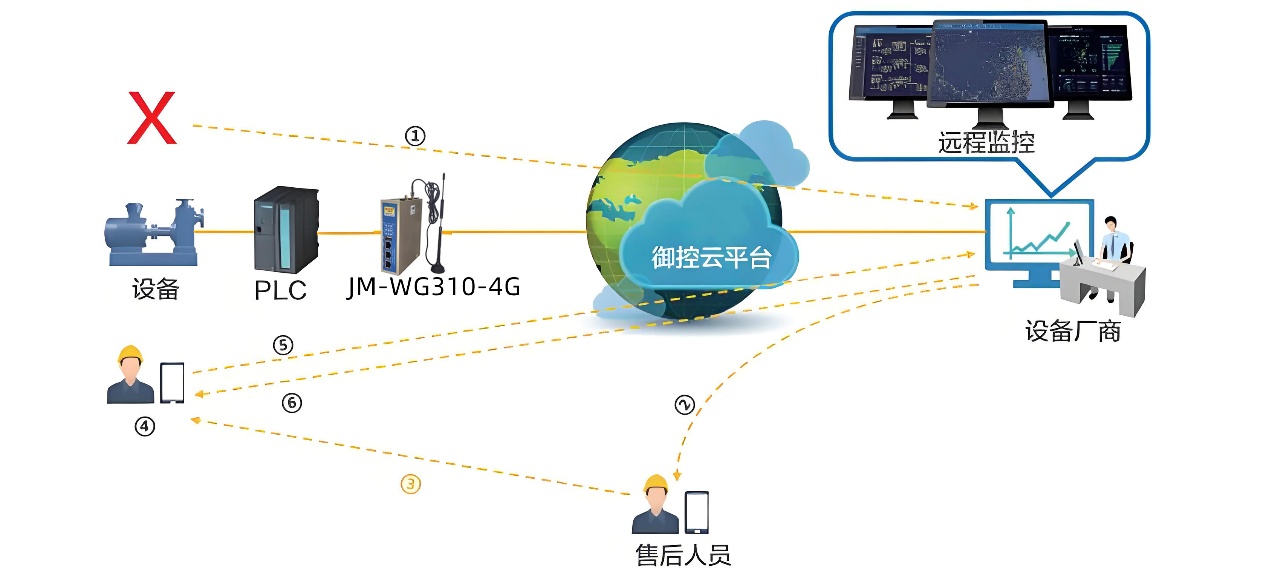

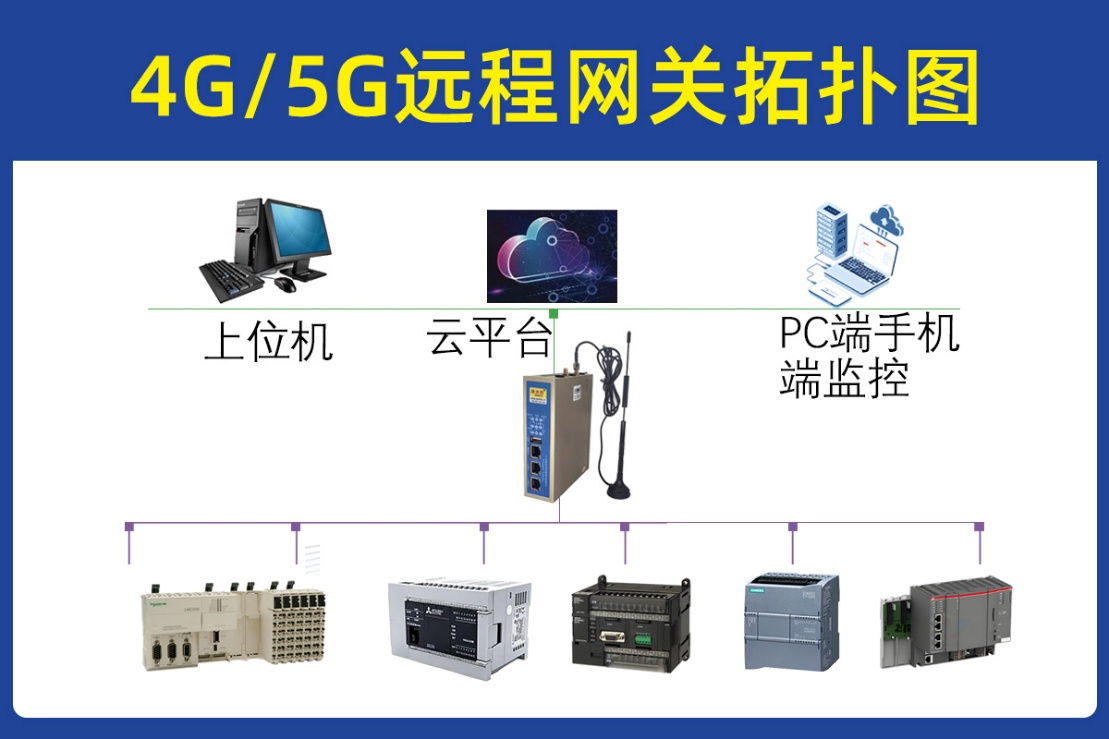

整個電力遠程監控系統采用分層分布式架構，分為數據采集層、傳輸層和應用層。

1.數據采集層：在園區各變電站和配電房的電力設備上安裝西門子PLC、智能電力儀表等設備，用于采集設備的運行數據和控制信號。

2.傳輸層：捷米特無線數傳模塊通過網線或串口與PLC和智能電力儀表相連，采集到的數據經網關處理后，利用4G網絡上傳至MQTT物聯網平臺。

3.應用層：搭建MQTT物聯網平臺，該平臺具備數據接收、存儲、處理、展示等功能，實現了設備的實時監控、遠程控制、故障預警、數據可視化等功能模塊。

四、捷米特邊緣計算網關配置與應用

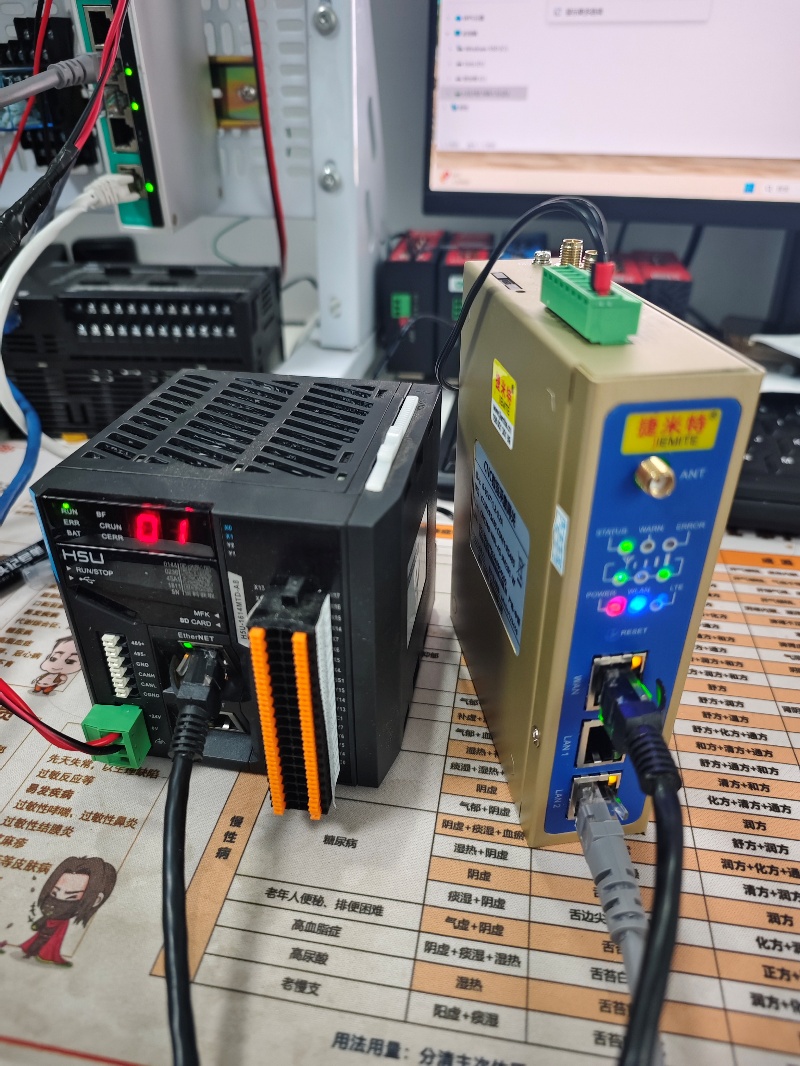

1.設備連接與配置：將4G物聯網模塊與現場的西門子PLC、智能電力儀表等設備進行連接，通過網關的MQTT物聯網平臺配置好各設備的通信參數，如串口波特率、數據位、停止位等，確保網關能夠與各設備正常通信。

2.OPC數據采集與上傳：網關通過OPCUA協議與PLC進行通信，實時采集電力設備的運行數據。采集到的數據經網關內部處理后，按照預設的數據格式和協議通過4G網絡上傳至MQTT物聯網平臺。同時，網關支持數據緩存和斷點續傳功能，當網絡出現故障時，能夠將數據暫存于本地，待網絡恢復后自動補傳，確保數據的完整性。

3.遠程控制與維護：管理人員可以通過云端監控平臺對電力設備進行遠程控制和參數設置，如遠程啟停設備、調整設備運行參數等。當需要對現場設備進行維護或升級時，技術人員可通過網關實現遠程調試和程序更新，無需到現場操作，大大提高了工作效率和維護的及時性。

五、項目實施過程

1.現場勘查與設備選型：對園區內各變電站和配電房的電力設備進行詳細勘查，確定需要采集的數據點和設備類型，根據實際需求選型合適的PLC、智能電力儀表和無線通信模塊等設備。

2.設備安裝與調試：按照設計要求，在現場安裝PLC、智能電力儀表和網關等設備，并進行布線連接。完成硬件安裝后，對各設備進行上電調試，確保設備正常運行，通信鏈路暢通。

3.系統集成與聯調：將采集到的數據接入MQTT物聯網平臺，進行系統集成和功能測試，驗證平臺的各項功能是否正常，如數據展示、報警提示、遠程控制等。根據測試結果對系統進行優化和調整，確保整個電力遠程監控系統穩定可靠運行。

4.培訓與交付：對園區電力管理人員進行系統的培訓，使其熟悉電力遠程監控系統的操作和使用方法。培訓內容包括平臺功能介紹、數據查詢與分析、報警處理、設備控制等。完成培訓后，將系統正式交付園區使用。

六、項目應用效果

1.提高監控效率：實現了對園區電力系統的實時遠程監控，管理人員無需再到現場逐一檢查設備，大大節省了時間和人力成本，提高了工作效率。

2.提升電力系統可靠性：通過對電力設備運行數據的實時監測和分析，能夠及時發現潛在故障隱患，提前采取措施進行處理，有效減少了設備故障率和停電時間，提高了電力系統的可靠性和穩定性。

3.優化電力運行：基于對大量歷史數據的分析，園區能夠合理調整電力設備的運行參數和運行方式，實現節能減排，降低運營成本。

4.便于管理決策：為園區管理層提供了全面、準確的電力數據支持，使其能夠及時了解園區電力系統的運行狀況，做出科學合理的決策。

七、總結與展望

捷米特工業智能網關在園區電力遠程監控中的成功應用，充分展示了其強大的數據采集、傳輸和處理能力，以及在工業物聯網領域的廣泛應用前景。隨著工業園區的不斷發展壯大和智能化水平的提高，電力遠程監控系統將發揮越來越重要的作用。未來，捷米特將繼續致力于工業物聯網技術的研發和創新，為各行業提供更加優質、高效的工業智能網關產品和解決方案，助力企業實現數字化轉型和智能化升級。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
