VCA8500是一個8通道可變?cè)鲆娣糯笃?/u>，由低噪聲前置放大器（LNP）和可變?cè)鲆娣糯笃鳎╒GA）組成。這種組合以及設備功能使其成為各種超聲系統的理想選擇。

數據手冊：*附件：VCA8500 具有低噪聲前置放大器的 8 通道、超低功耗可變?cè)鲆娣糯笃骷夹g(shù)手冊.pdf

LNP增益固定在20dB，具有出色的噪聲和信號處理特性。壓控衰減器的增益可以在46dB范圍內變化，VCA8500的所有通道共用0V至1.2V的控制電壓。

后增益放大器（PGA）可編程為四種增益設置：20dB、25dB、27dB或30dB增益。為了縮短系統過載恢復時間，VCA8500提供了內部夾緊功能。PGA設置和鉗位電平通過串行接口控制。

VCA8500基于TI的BiCOM工藝構建，采用小型QFN-64 PowerPAD封裝。

特征
超低功率：65 mw/通道
低噪音：0.8nV/Hz
低噪音前置放大器（LNP）：
-20分貝固定放大
-250 mVpp線性輸入范圍
可變放大器：
放大控制范圍：46分貝
可選擇的PGA放大器：
20分貝、25分貝、27分貝、30分貝
快速過載恢復
輸出鉗位控制
集成低通濾波器：
二階線性相位

• 帶寬：10 MHz，15 MHZ
  高準確度：
• 低Gain誤差：t0.5分貝
• 出色的通道匹配：t0.25分貝
  失真，HD 2：-50dBc（5 MHz）
  集成CW交換機矩陣：
• 簡單的電流總和
  串行控制接口
  小封裝：QFN-64，9 x9毫米

引腳功能和配置

典型特性

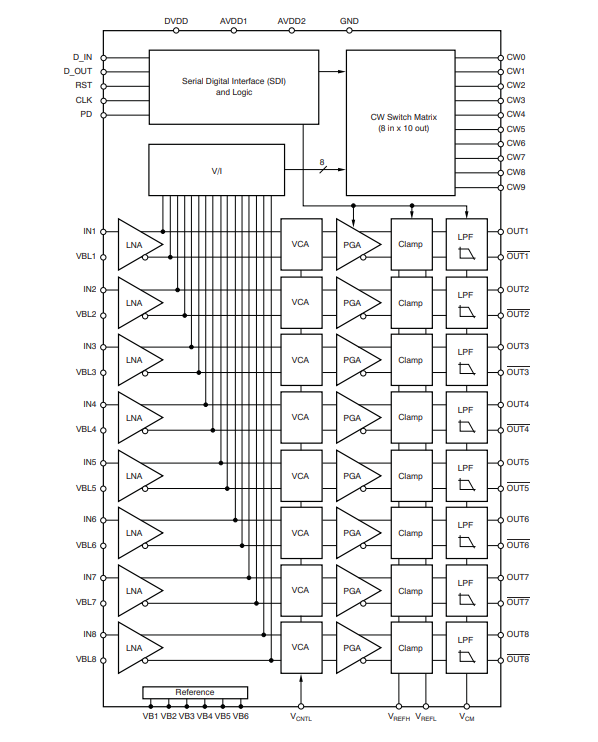

功能方框圖

應用
醫療成像、超聲系統
便攜式系統
中低端系統
